Трубопроводы системы смазки (рукоять): 1 — HITACHI ZX450H-HHE

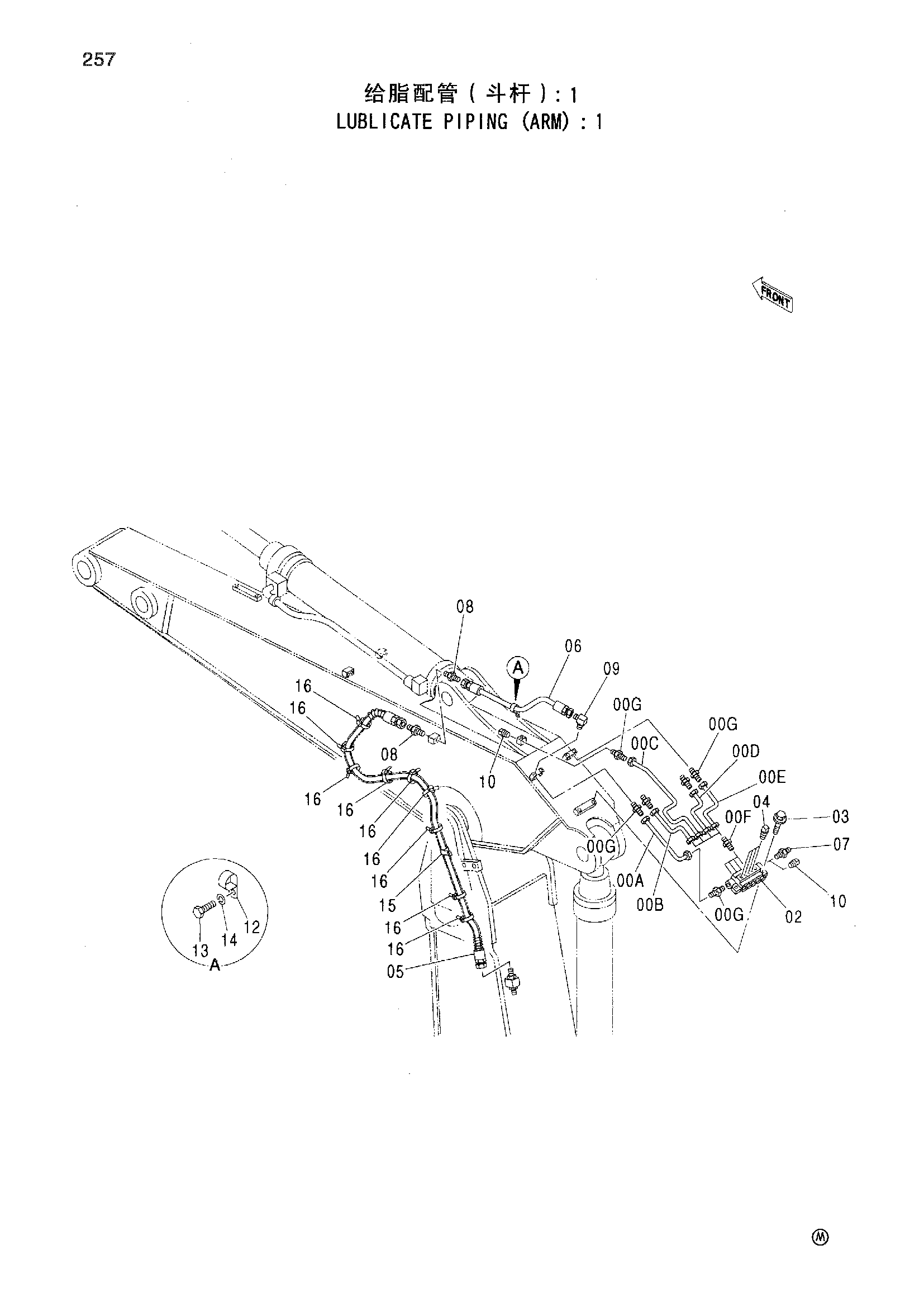

Заводская схема «Трубопроводы системы смазки (рукоять): 1» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4615745 | Трубка | 1 |
| 00B | 4615746 | Трубка | 1 |
| 00C | 4615747 | Трубка | 1 |
| 00D | 4615748 | Трубка | 1 |
| 00E | 4615749 | Трубка | 1 |
| 00F | 4018355 | Адаптер | 4 |
| 00G | 4360981 | Штуцер трубки | 6 |
| 02 | 4476347 | Клапан дивидер | 1 |
| 03 | J260830 | Болт с шайбой | 2 |
| 04 | 94-2021 | Пробка | 4 |
| 05 | 4463031 | Шланг | 1 |
| 06 | 4306075 | Шланг | 1 |
| 07 | J75482 | Пресс-маслёнка | 1 |
| 08 | 4215650 | Адаптер | 2 |
| 09 | 4215652 | Угловой штуцер | 1 |
| 10 | 94-2022 | Пробка | 2 |
| 12 | 4190274 | Зажим | 1 |
| 13 | J901016 | Болт | 1 |
| 14 | A590910 | Пружинная шайба | 1 |
| 15 | 4190263 | Зажим | 1 |
| 16 | 4467676 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
