Пилотные гидролинии (STD) — HITACHI ZX450H-HHE

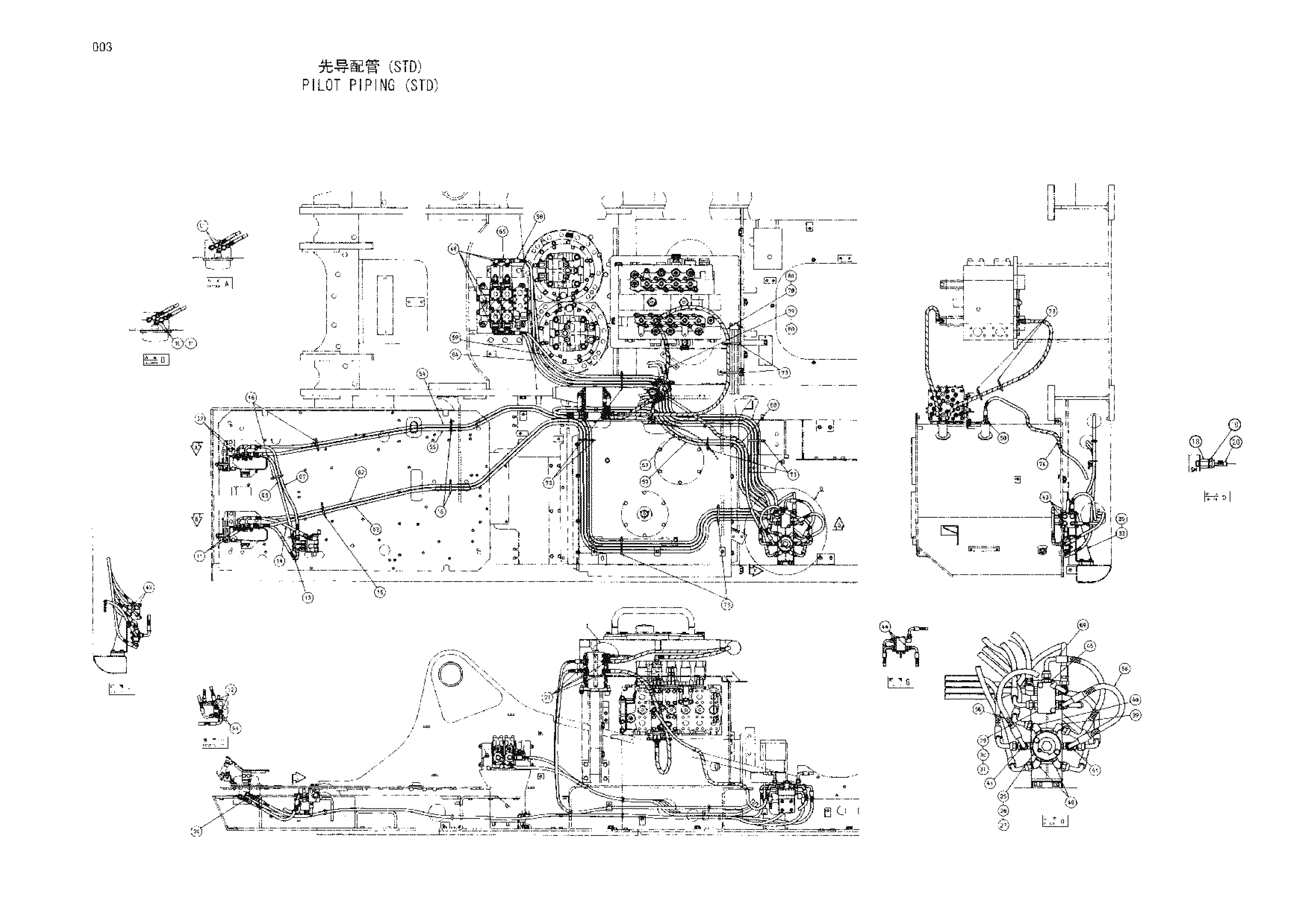

Заводская схема «Пилотные гидролинии (STD)» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 06 | 4448017 | Шланг | 1 |
| 07 | 4450428 | Шланг | 1 |
| 09 | 4239976 | Унион S | 1 |
| 10 | A852323 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852123 | Адаптер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4246672 | Соединительный штуцер | 2 |
| 13 | 4448016 | Шланг | 1 |
| 14 | 4448015 | Шланг | 1 |
| 16 | 4055312 | Ленточный зажим | 15 |
| 18 | 4263446 | Переходник S | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4436535 | Датчик давления | 1 |
| 20 | 4601745 | Жгут проводов | 1 |
| 25 | 4320459 | Клапан селектор | 1 |
| 26 | J900850 | Болт | 2 |
| 27 | A590908 | Пружинная шайба | 2 |
| 29 | 4254612 | Челночный клапан | 1 |
| 30 | J900895 | Болт | 2 |
| 31 | A590908 | Пружинная шайба | 2 |
| 33 | 8090934 | Кронштейн | 1 |
| 35 | J271025 | Болт с шайбой | 4 |
| 39 | 4156434 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4200472 | Угловой штуцер | 3 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4207300 | Тройник | 2 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4154671 | Угловой штуцер | 5 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4200466 | Адаптер | 3 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4344553 | Адаптер | 1 |
| 45A | 4506408 | Уплотнительное кольцо | 1 |
| 48 | 4154671 | Угловой штуцер | 4 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | A852133 | Адаптер | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4396638 | Шланг(PD) | 1 |
| 55 | 4425505 | Шланг | 1 |
| 56 | 4601770 | Шланг | 2 |
| 57 | 4413947 | Шланг (10R) | 2 |
| 58 | 4616733 | Шланг | 1 |
| 59 | 4421571 | Шланг (10) | 1 |
| 62 | 4630000 | Шланг | 1 |
| 63 | 4630000 | Шланг | 1 |
| 64 | 4374118 | Шланг (34) | 1 |
| 65 | 4389033 | Шланг (12) | 1 |
| 68 | 4369734 | Шланг (16) | 1 |
| 69 | 4397327 | Шланг | 1 |
| 73 | 4055312 | Ленточный зажим | 10 |
| 74 | 4327293 | Защитный кожух | 20 |
| 77 | A852133 | Адаптер | 4 |
| 77A | 4509180 | Уплотнительное кольцо | 1 |
| 78 | 4462446 | Шланг (13) | 1 |
| 79 | 4462447 | Шланг (14) | 1 |
| 80 | 4327293 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
