Трубопроводы системы смазки (нижний стрела) — HITACHI ZX450H-HHE

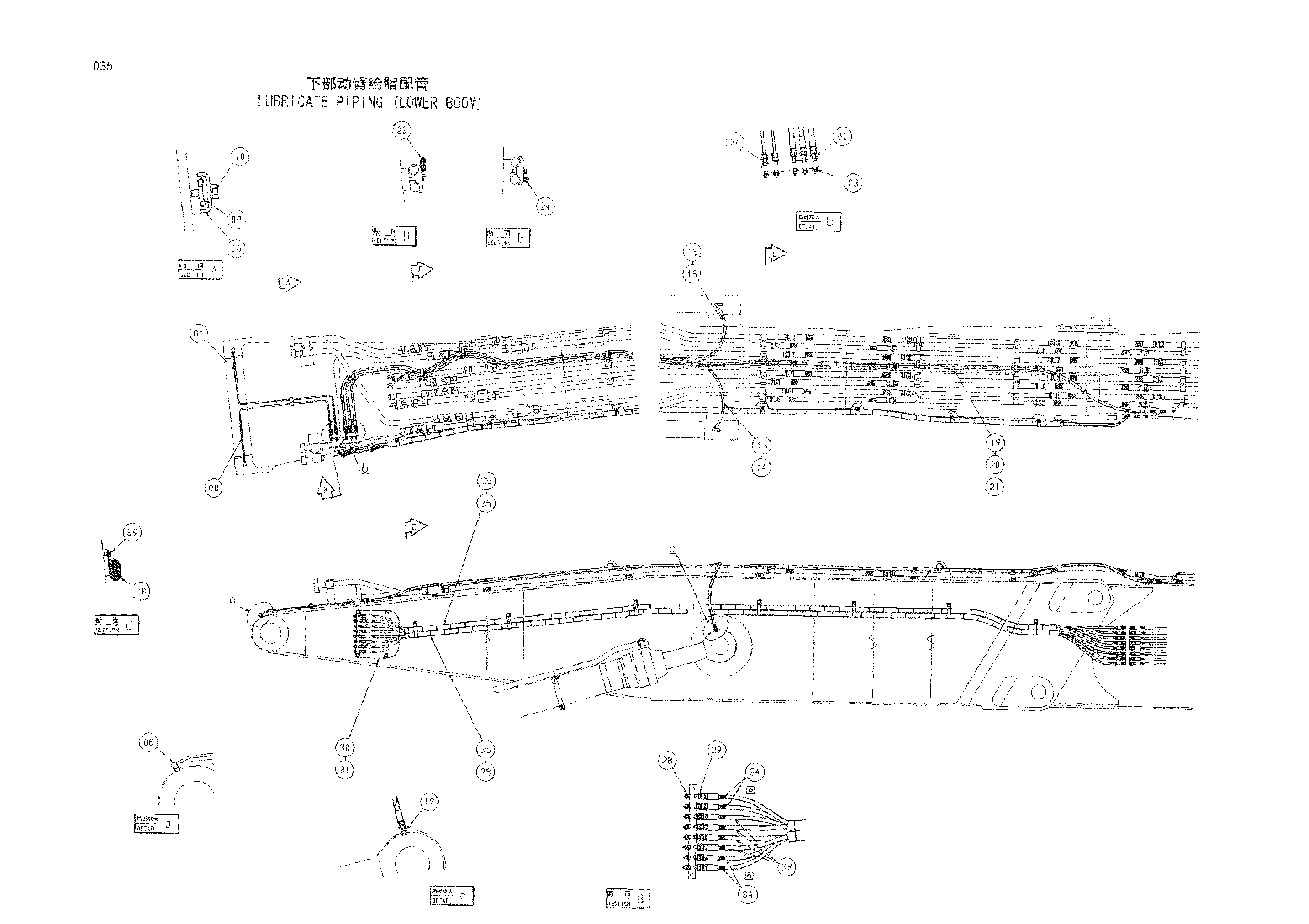

Заводская схема «Трубопроводы системы смазки (нижний стрела)» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4487299 | Трубка | 1 |
| 01 | 4487300 | Трубка | 1 |
| 03 | J75482 | Пресс-маслёнка | 5 |
| 04 | 4130169 | Штуцер трубки | 2 |
| 05 | 4154651 | Адаптер | 3 |
| 06 | 4130175 | Штуцер трубки | 2 |
| 08 | 9736422 | Хомут | 1 |
| 09 | 4269657 | Резиновая прокладка | 1 |
| 10 | J271030 | Болт с шайбой | 1 |
| 13 | 4269829 | Шланг | 1 |
| 14 | 4327293 | Защитный кожух | 6 |
| 15 | 4368433 | Шланг (P8) | 1 |
| 16 | 4327293 | Защитный кожух | 6 |
| 17 | 4154651 | Адаптер | 2 |
| 19 | 4465055 | Шланг | 1 |
| 20 | 4327293 | Защитный кожух | 5 |
| 21 | 4487206 | Защитный кожух | 1 |
| 23 | 4259817 | Зажим | 3 |
| 24 | 4190253 | Зажим | 3 |
| 28 | J75482 | Пресс-маслёнка | 8 |
| 29 | 4154651 | Адаптер | 8 |
| 30 | 4487202 | Крышка | 1 |
| 31 | J271220 | Болт с шайбой | 4 |
| 33 | 4465054 | Шланг | 4 |
| 34 | 4285316 | Шланг | 4 |
| 35 | 4487203 | Защитный кожух | 2 |
| 36 | 4487204 | Защитный кожух | 2 |
| 38 | 4470169 | Зажим | 7 |
| 39 | J271016 | Болт с шайбой | 7 |
| 42 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
