Основные гидролинии — HITACHI ZX450H-HHE

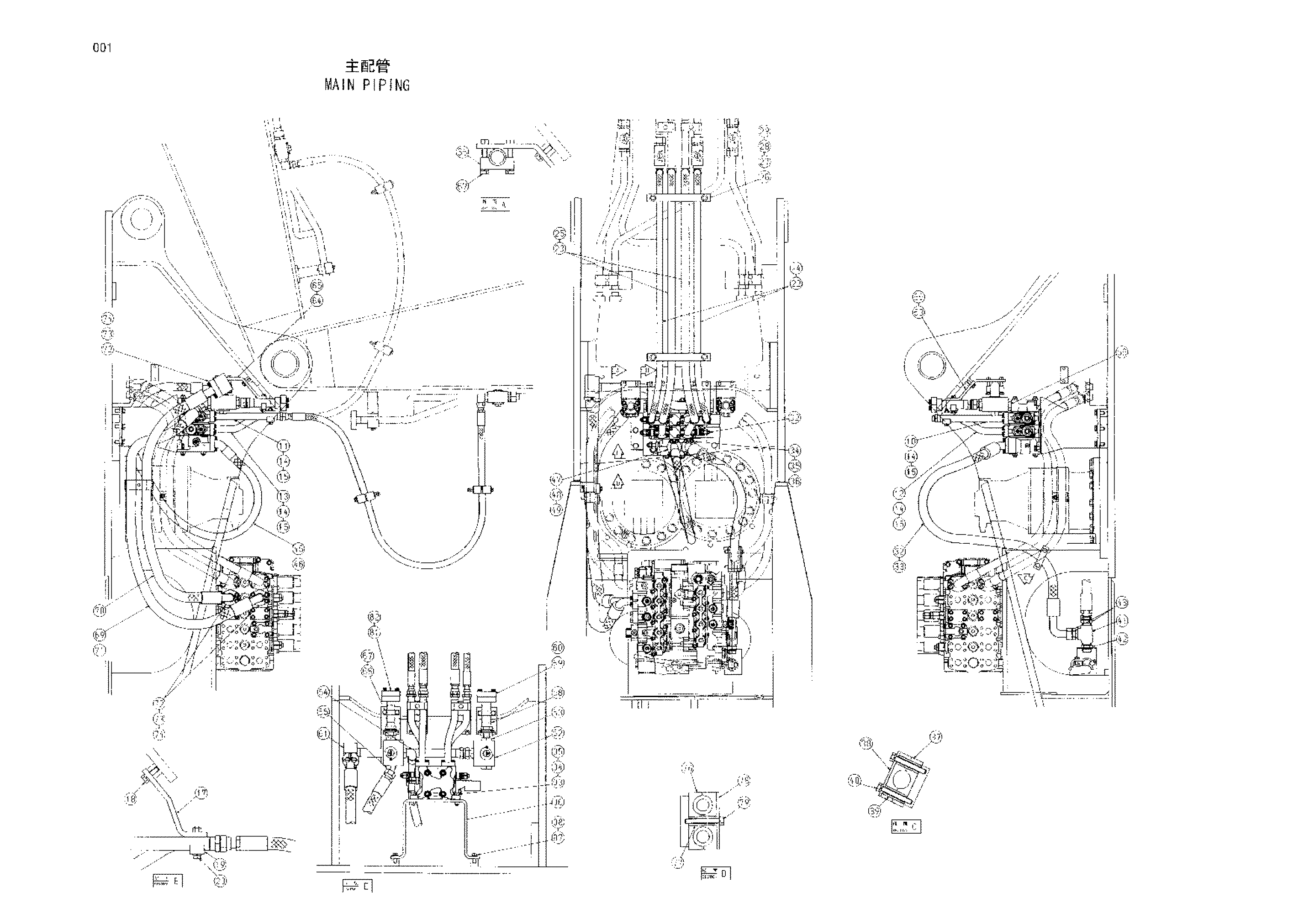

Заводская схема «Основные гидролинии» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4489813 | Гидрораспределитель | 1 |
| 03 | J901455 | Болт | 4 |
| 04 | A590914 | Пружинная шайба | 4 |
| 05 | J950014 | Гайка | 4 |
| 06 | 4601790 | Кронштейн | 1 |
| 07 | J901640 | Болт | 6 |
| 08 | A590916 | Пружинная шайба | 6 |
| 10 | 9760687 | Трубка | 1 |
| 11 | 9760688 | Трубка | 1 |
| 12 | 9760689 | Трубка | 1 |
| 13 | 9760690 | Трубка | 1 |
| 14 | M341036 | Болт с внутренним шестигранником | 16 |
| 15 | A811035 | Уплотнительное кольцо | 4 |
| 17 | 9760679 | Кронштейн | 2 |
| 18 | J271240 | Болт с шайбой | 4 |
| 19 | 4189860 | Хомут трубки | 2 |
| 20 | J271275 | Болт с шайбой | 2 |
| 22 | 4286279 | Шланг | 2 |
| 23 | 4286822 | Шланг | 2 |
| 24 | 4187308 | Уплотнительное кольцо | 4 |
| 25 | 4187328 | Уплотнительное кольцо | 4 |
| 26 | 4601854 | Хомут | 4 |
| 27 | J901204 | Болт | 4 |
| 28 | J950012 | Гайка | 8 |
| 29 | 449490 | Плоская шайба | 8 |
| 32 | 4601919 | Шланг | 1 |
| 33 | 4187329 | Уплотнительное кольцо | 1 |
| 34 | 4154614 | Разъёмный фланец | 2 |
| 35 | 4508805 | Уплотнительное кольцо | 1 |
| 36 | M341230 | Болт с внутренним шестигранником | 4 |
| 37 | 4207036 | Хомут | 2 |
| 38 | 4207038 | Пластина | 1 |
| 39 | 4462632 | Проставка | 2 |
| 40 | J271290 | Болт с шайбой | 2 |
| 41 | 94-0665 | Тройник | 1 |
| 42 | 4238881 | Адаптер | 1 |
| 42A | 970860 | Уплотнительное кольцо | 1 |
| 43 | 4246673 | Адаптер | 2 |
| 45 | 4601917 | Шланг | 1 |
| 46 | 4187328 | Уплотнительное кольцо | 1 |
| 47 | 4085560 | Разъёмный фланец | 2 |
| 48 | 966993 | Уплотнительное кольцо | 1 |
| 49 | M341240 | Болт с внутренним шестигранником | 4 |
| 52 | 4409420 | Клапан селектор | 2 |
| 53 | 4042035 | Адаптер | 3 |
| 53A | 970860 | Уплотнительное кольцо | 1 |
| 54 | 4345084 | Угловой штуцер | 1 |
| 54A | 970860 | Уплотнительное кольцо | 1 |
| 55 | A853200 | Угловой штуцер | 1 |
| 55A | 970860 | Уплотнительное кольцо | 1 |
| 56 | 4154693 | Пробка | 1 |
| 56A | 970860 | Уплотнительное кольцо | 1 |
| 58 | 9743785 | Трубка | 2 |
| 59 | 4089703 | Разъёмный фланец | 4 |
| 60 | M341445 | Болт с внутренним шестигранником | 8 |
| 61 | 8062187 | Трубка | 1 |
| 63 | 8062190 | Кронштейн | 1 |
| 64 | 8062191 | Кронштейн | 1 |
| 65 | J271240 | Болт с шайбой | 4 |
| 66 | 4334364 | Хомут трубки | 3 |
| 67 | J271275 | Болт с шайбой | 6 |
| 69 | 4601918 | Шланг | 1 |
| 70 | 4354222 | Шланг | 1 |
| 71 | 4187329 | Уплотнительное кольцо | 1 |
| 72 | 4089703 | Разъёмный фланец | 6 |
| 73 | 4508805 | Уплотнительное кольцо | 3 |
| 74 | M341445 | Болт с внутренним шестигранником | 12 |
| 76 | 4215878 | Хомут шланга | 2 |
| 77 | 4215879 | Проставка | 1 |
| 78 | 4215880 | Пластина | 1 |
| 79 | J271290 | Болт с шайбой | 1 |
| 81 | 4336672 | Крышка | 2 |
| 82 | 4508805 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
