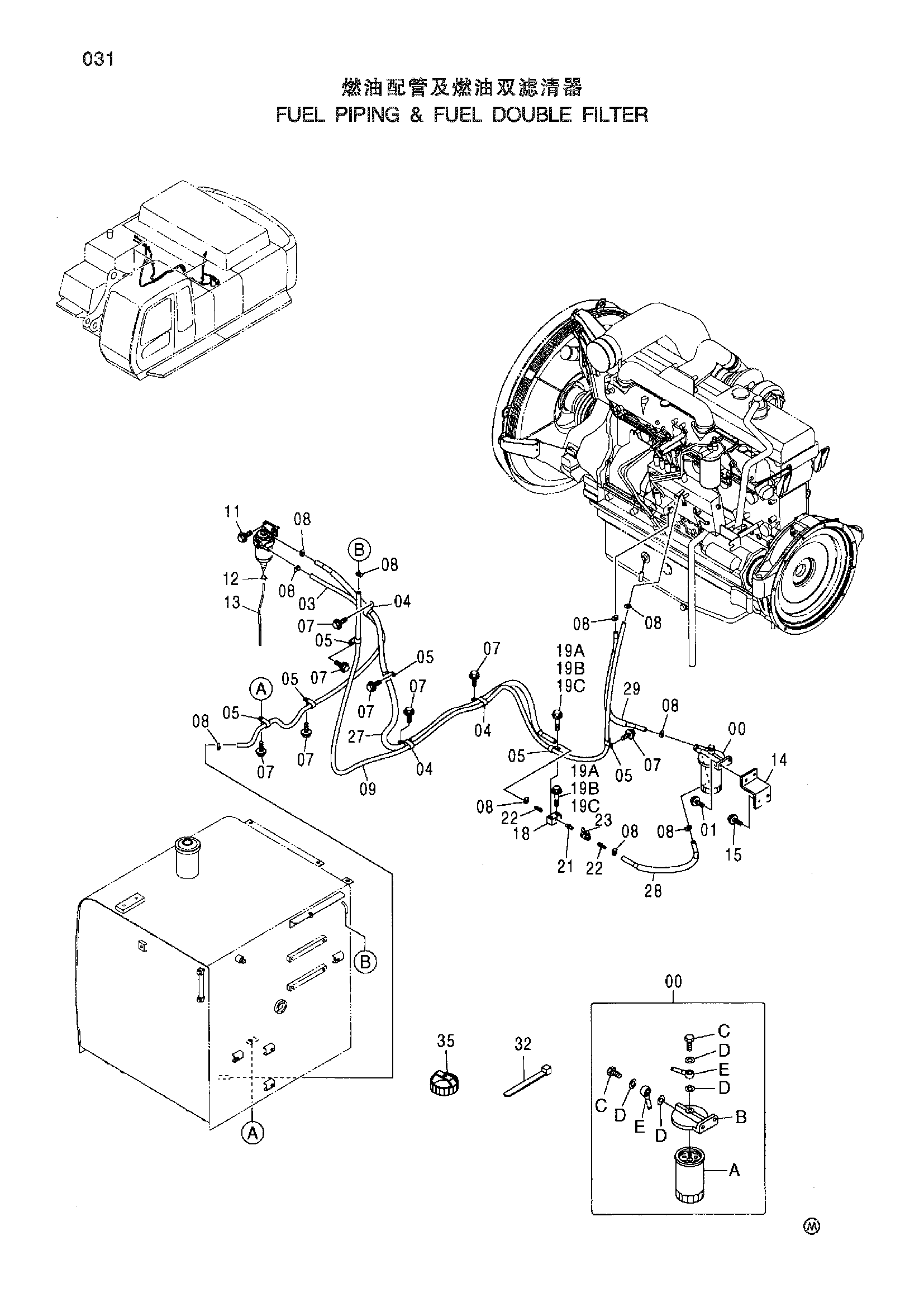

FUEL PIPING & FUEL DOUBLE FILTER — HITACHI ZX450H-HHE
Заводская схема «FUEL PIPING & FUEL DOUBLE FILTER» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4335136 | Топливный фильтр | 1 |
| 00A | 4326739 | Топливный фильтр | 1 |
| 00B | 4326807 | Головка | 1 |
| 00C | 4326740 | Болт | 2 |
| 00D | 4326741 | Прокладка | 4 |
| 00E | 4326742 | Трубка топливный | 2 |
| 01 | J271030 | Болт с шайбой | 2 |
| 03 | 4435826 | Топливный шланг | 1 |
| 04 | 4192034 | Зажим | 3 |
| 05 | 4190263 | Зажим | 6 |
| 07 | J271020 | Болт с шайбой | 8 |
| 08 | 4514700 | Зажим шланг | 10 |
| 09 | 4435830 | Топливный шланг | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 12 | 4425139 | Хомут шланга | 1 |
| 13 | 4464145 | Виниловый шланг | 1 |
| 14 | 8087837 | Кронштейн | 1 |
| 15 | J271225 | Болт с шайбой | 2 |
| 18 | 4105430 | Блок | 1 |
| 19A | J901055 | Болт | 2 |
| 19B | A590910 | Пружинная шайба | 2 |
| 19C | A590110 | Плоская шайба | 2 |
| 21 | 94-1701 | Адаптер | 1 |
| 22 | 4449362 | Адаптер | 2 |
| 23 | 4374265 | Шаровой клапан | 1 |
| 27 | 9207822 | Топливный шланг | 1 |
| 27A | 4472164 | Топливный шланг | 1 |
| 27B | 4472165 | Трубка | 1 |
| 28 | 9212582 | Топливный шланг | 1 |
| 28A | 4471661 | Топливный шланг | 1 |
| 28B | 4471662 | Трубка | 1 |
| 29 | 9212581 | Топливный шланг | 1 |
| 29A | 4471659 | Топливный шланг | 1 |
| 29B | 4471660 | Трубка | 1 |
| 32 | 4055312 | Ленточный зажим | 1 |
| 35 | 4346482 | Гаечный ключ | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
