Пилотные гидролинии (5-3) — HITACHI ZX450H-HHE

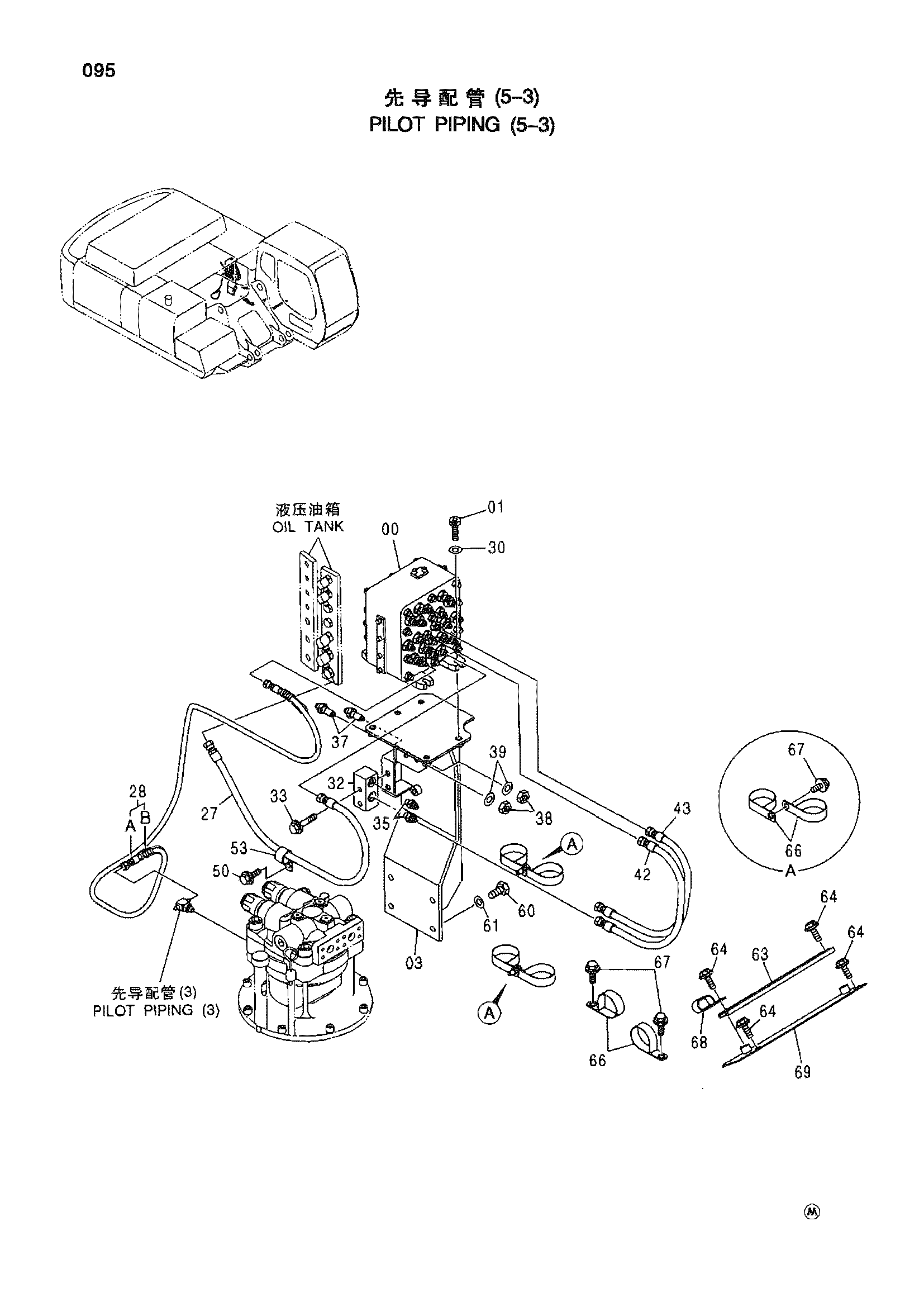

Заводская схема «Пилотные гидролинии (5-3)» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4470661 | Челночный клапан | 1 |
| 01 | J781040 | Болт с внутренним шестигранником | 4 |
| 03 | 7042908 | Кронштейн | 1 |
| 27 | 4446846 | Шланг (DF) | 1 |
| 28 | 9211473 | Шланг в сборе | 1 |
| 28A | 4461334 | Шланг (SH) | 1 |
| 28B | 4327293 | Защитный кожух | 4 |
| 30 | A590110 | Плоская шайба | 4 |
| 32 | 3090109 | Блок | 1 |
| 33 | J271060 | Болт с шайбой | 2 |
| 35 | A852123 | Адаптер | 2 |
| 35A | Z957366 | Уплотнительное кольцо | 1 |
| 37 | 4202532 | Адаптер | 2 |
| 38 | 4202531 | Гайка | 2 |
| 39 | A590914 | Пружинная шайба | 2 |
| 42 | 4450908 | Шланг (SA) | 1 |
| 43 | 4450909 | Шланг (SB) | 1 |
| 50 | J271025 | Болт с шайбой | 1 |
| 53 | 4192035 | Зажим | 1 |
| 60 | J921235 | Болт | 4 |
| 61 | J222012 | Шайба | 4 |
| 63 | 4425177 | Хомут шланга | 1 |
| 64 | J271030 | Болт с шайбой | 4 |
| 66 | 4193816 | Зажим | 6 |
| 67 | J271025 | Болт с шайбой | 4 |
| 68 | 4190266 | Зажим | 1 |
| 69 | 9760161 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
