Рукоять — HITACHI ZX450H-HHE

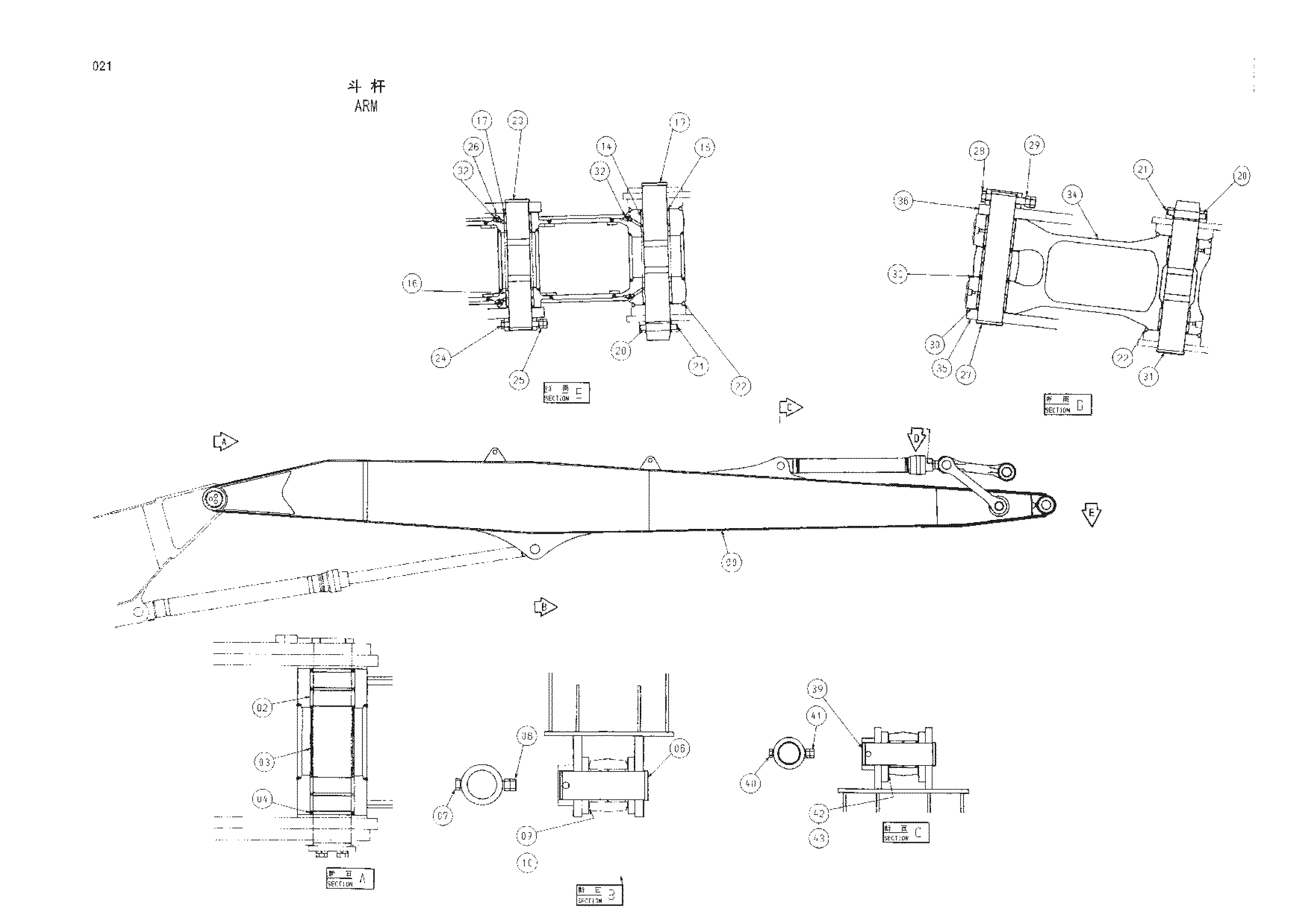

Заводская схема «Рукоять» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021594 | Рукоять | 1 |
| 02 | 3055205 | Втулка | 2 |
| 03 | 4334122 | Проставка | 1 |
| 04 | 4251752 | Пылезащитное уплотнение | 2 |
| 06 | 3088751 | Палец | 1 |
| 07 | 4435128 | Стопорный палец | 1 |
| 08 | J951022 | Гайка | 2 |
| 09 | 4444285 | Упорная пластина | 1 |
| 10 | 4444284 | Упорная пластина | 2 |
| 12 | 9197761 | Гидроцилиндр ковша | 1 |
| 14 | 4409178 | Втулка | 2 |
| 15 | 4067902 | Пылезащитное уплотнение | 2 |
| 16 | 4409122 | Втулка | 2 |
| 17 | 4084578 | Пылезащитное уплотнение | 2 |
| 19 | 3088577 | Палец | 1 |
| 20 | 4454560 | Палец | 2 |
| 21 | 4454561 | Кольцо | 2 |
| 22 | 4089028 | Уплотнительное кольцо | 4 |
| 23 | 3088579 | Палец | 1 |
| 24 | 4435124 | Стопорный палец | 1 |
| 25 | J950016 | Гайка | 2 |
| 26 | 4450011 | Упорная пластина | 2 |
| 27 | 3088581 | Палец | 1 |
| 28 | 4435126 | Стопорный палец | 1 |
| 29 | J950020 | Гайка | 2 |
| 30 | 4450012 | Упорная пластина | 4 |
| 31 | 3088580 | Палец | 1 |
| 32 | J75481 | Пресс-маслёнка | 4 |
| 34 | 8076541 | Тяга | 1 |
| 35 | 3057230 | Тяга | 1 |
| 36 | 8082975 | Тяга | 1 |
| 39 | 3088578 | Палец | 1 |
| 40 | 4435124 | Стопорный палец | 1 |
| 41 | J950016 | Гайка | 2 |
| 42 | 4444288 | Упорная пластина | 2 |
| 43 | 4444289 | Упорная пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
