Каталог запчастей HITACHI
Стрела — HITACHI ZX450H-HHE

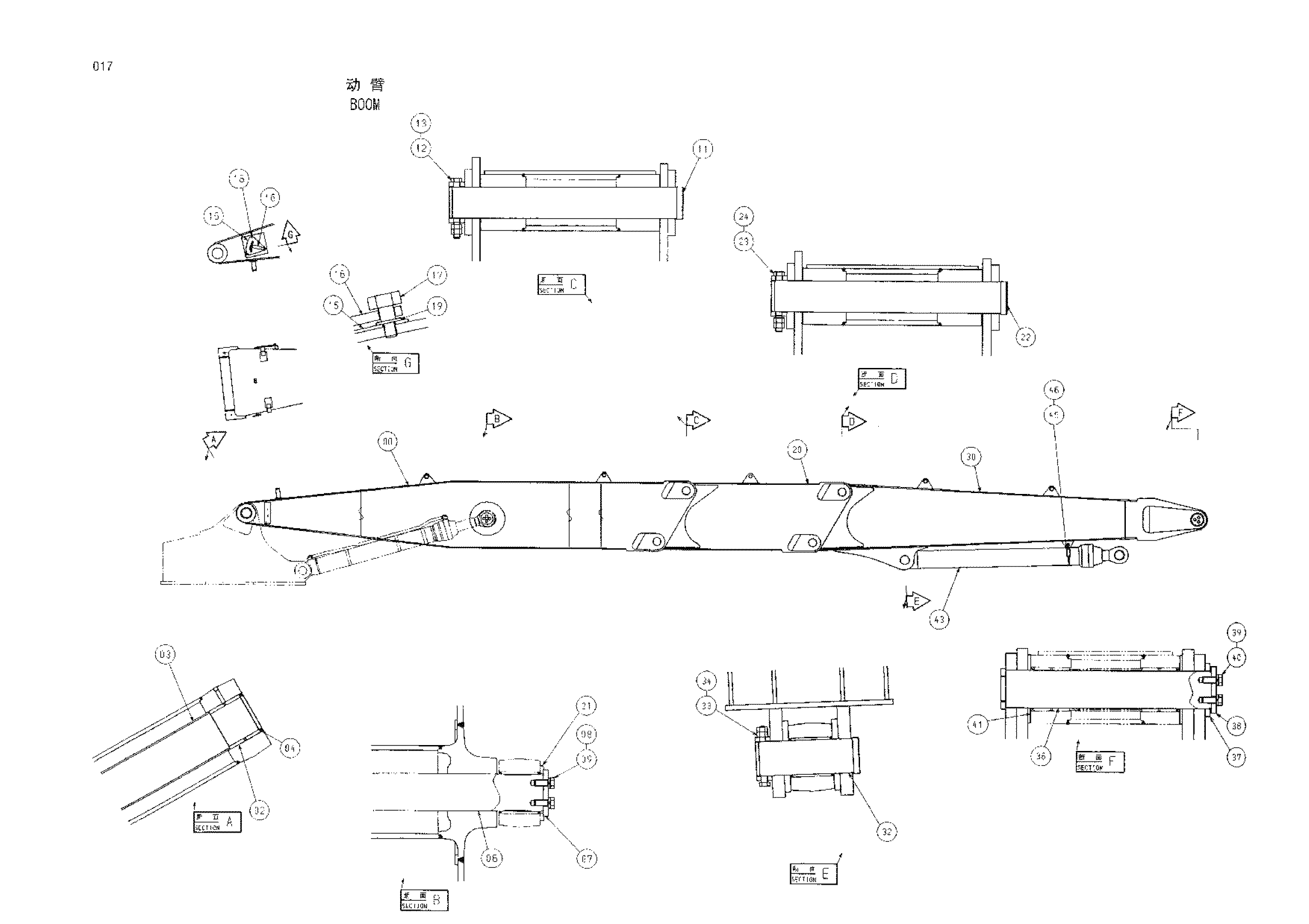

Заводская схема «Стрела» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021592 | Стрела нижний | 1 |
| 02 | 3055205 | Втулка | 2 |
| 03 | 4334120 | Проставка | 1 |
| 04 | 4251752 | Пылезащитное уплотнение | 2 |
| 06 | 3038823 | Палец | 1 |
| 07 | 4117700 | Ограничитель | 2 |
| 08 | A590920 | Пружинная шайба | 8 |
| 09 | J912050 | Болт | 8 |
| 11 | 3097185 | Палец | 2 |
| 12 | J932013 | Болт | 2 |
| 13 | J951020 | Гайка | 4 |
| 15 | 2048970 | Информационная табличка | 1 |
| 16 | 4487432 | Поинтер | 1 |
| 17 | 4487701 | Болт | 1 |
| 18 | J900820 | Болт | 2 |
| 19 | A590108 | Плоская шайба | 1 |
| 20 | 7043805 | Стрела вставка | 1 |
| 21 | 4040931 | Шайба | 2 |
| 22 | 3097185 | Палец | 2 |
| 23 | J932013 | Болт | 2 |
| 24 | J951020 | Гайка | 4 |
| 30 | 6021593 | Стрела верхний | 1 |
| 32 | 3038825 | Палец | 1 |
| 33 | J932013 | Болт | 1 |
| 34 | J951020 | Гайка | 2 |
| 36 | 8043311 | Палец | 1 |
| 37 | 4040931 | Шайба | 1 |
| 38 | 4206989 | Ограничитель | 1 |
| 39 | A590920 | Пружинная шайба | 3 |
| 40 | J912050 | Болт | 3 |
| 41 | 4232239 | Регулировочная шайба | 2 |
| 43 | 4310243 | Гидроцилиндр рукояти | 1 |
| 45 | 4464885 | Канат провод | 1 |
| 46 | 4048480 | Серьга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
