Нижний стрела трубопроводы — HITACHI ZX450H-HHE

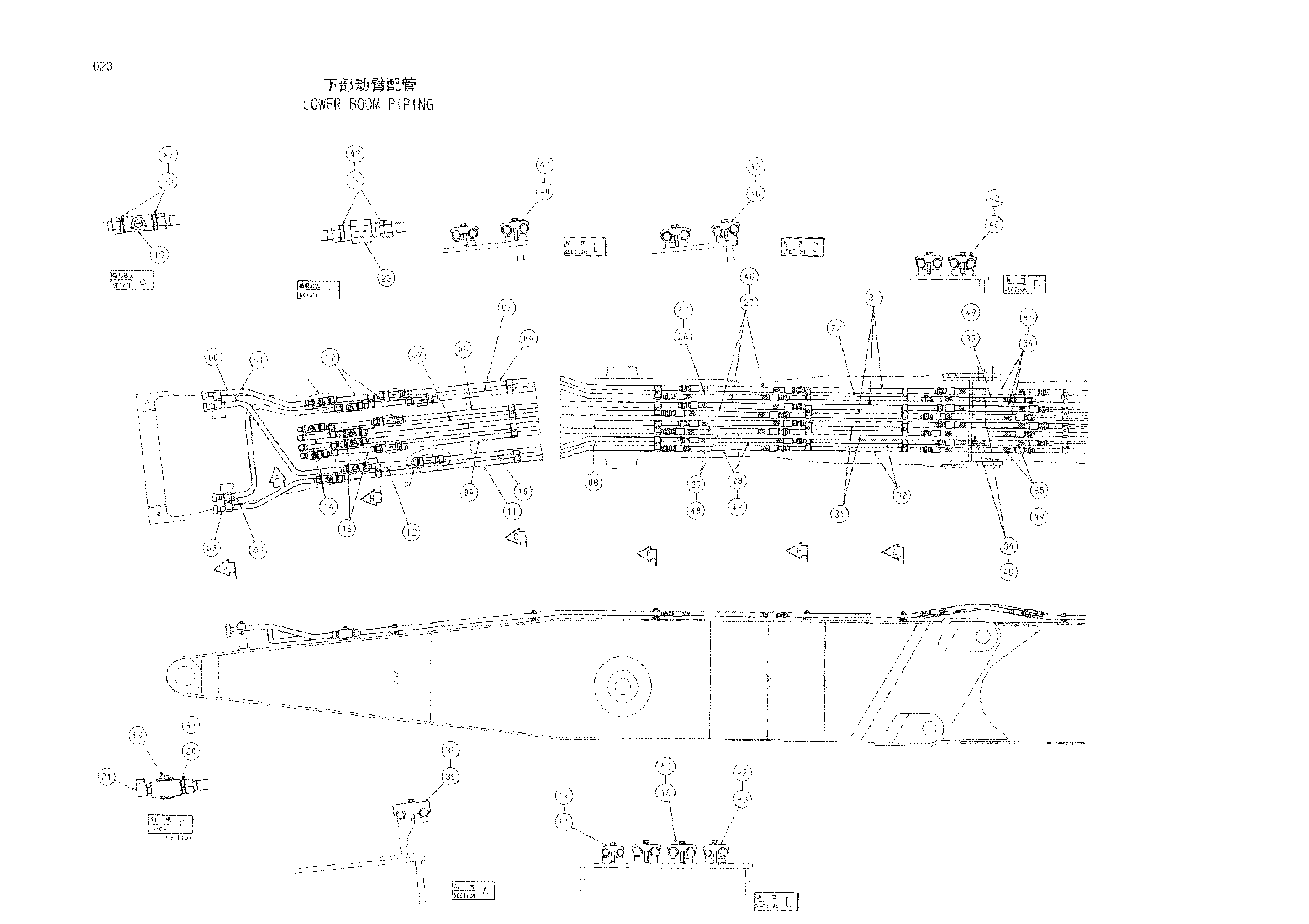

Заводская схема «Нижний стрела трубопроводы» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090839 | Трубка | 1 |
| 01 | 8090840 | Трубка | 1 |
| 02 | 8090841 | Трубка | 1 |
| 03 | 8090842 | Трубка | 1 |
| 04 | 8090843 | Трубка | 1 |
| 05 | 8090844 | Трубка | 1 |
| 06 | 8090845 | Трубка | 1 |
| 07 | 8090846 | Трубка | 1 |
| 08 | 8090847 | Трубка | 1 |
| 09 | 8090848 | Трубка | 1 |
| 10 | 8090849 | Трубка | 1 |
| 11 | 8090850 | Трубка | 1 |
| 12 | 9760141 | Трубка | 3 |
| 13 | 9760142 | Трубка | 2 |
| 14 | 9760143 | Трубка | 2 |
| 19 | 4432055 | Запорный клапан | 8 |
| 20 | 4205196 | Адаптер | 14 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4202113 | Угловой штуцер | 2 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 9075046 | Клапан замедленного возврата | 5 |
| 24 | 4207425 | Адаптер | 10 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 4286812 | Шланг | 5 |
| 28 | 4229840 | Шланг | 3 |
| 31 | 9760144 | Трубка | 5 |
| 32 | 9760145 | Трубка | 3 |
| 34 | 4286811 | Шланг | 5 |
| 35 | 4286267 | Шланг | 3 |
| 38 | 4487201 | Хомут трубки | 2 |
| 39 | J271285 | Болт с шайбой | 4 |
| 40 | 4189860 | Хомут трубки | 16 |
| 41 | 4189859 | Хомут трубки | 2 |
| 42 | J271270 | Болт с шайбой | 18 |
| 43 | 4153488 | Хомут трубки | 2 |
| 44 | J271260 | Болт с шайбой | 2 |
| 47 | 4187329 | Уплотнительное кольцо | 24 |
| 48 | 4187328 | Уплотнительное кольцо | 15 |
| 49 | 4187308 | Уплотнительное кольцо | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
