Трубопроводы системы смазки (BE рукоять) — HITACHI ZX450H-HHE

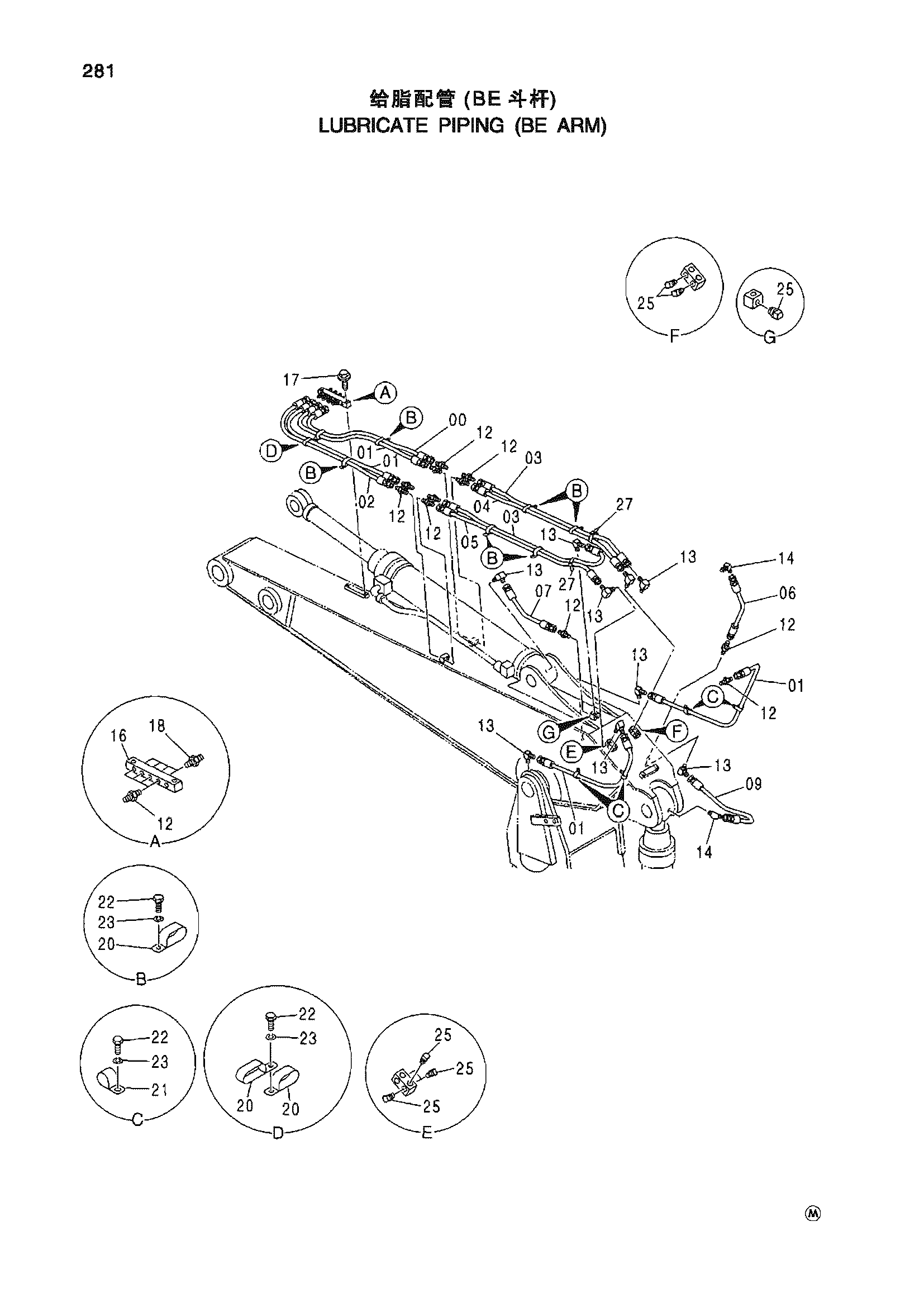

Заводская схема «Трубопроводы системы смазки (BE рукоять)» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4468009 | Пластиковый шланг | 1 |
| 01 | 4221265 | Нейлоновый шланг | 4 |
| 02 | 4249332 | Нейлоновый шланг | 1 |
| 03 | 4298763 | Нейлоновый шланг | 2 |
| 04 | 4223550 | Нейлоновый шланг | 1 |
| 05 | 4449548 | Пластиковый шланг | 1 |
| 06 | 4316263 | Нейлоновый шланг | 1 |
| 07 | 4214424 | Нейлоновый шланг | 1 |
| 09 | 4269797 | Шланг | 1 |
| 12 | 4154651 | Адаптер | 15 |
| 13 | 4154656 | Угловой штуцер | 9 |
| 14 | 4154655 | Угловой штуцер | 2 |
| 16 | 4274903 | Блок | 1 |
| 17 | J271040 | Болт с шайбой | 2 |
| 18 | J75482 | Пресс-маслёнка | 4 |
| 20 | 4192018 | Зажим | 8 |
| 21 | 4190261 | Зажим | 4 |
| 22 | J901016 | Болт | 11 |
| 23 | A590910 | Пружинная шайба | 11 |
| 25 | 94-2022 | Пробка | 7 |
| 27 | 4467676 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
