Напорные трубопроводы — HITACHI ZX450H-HHE

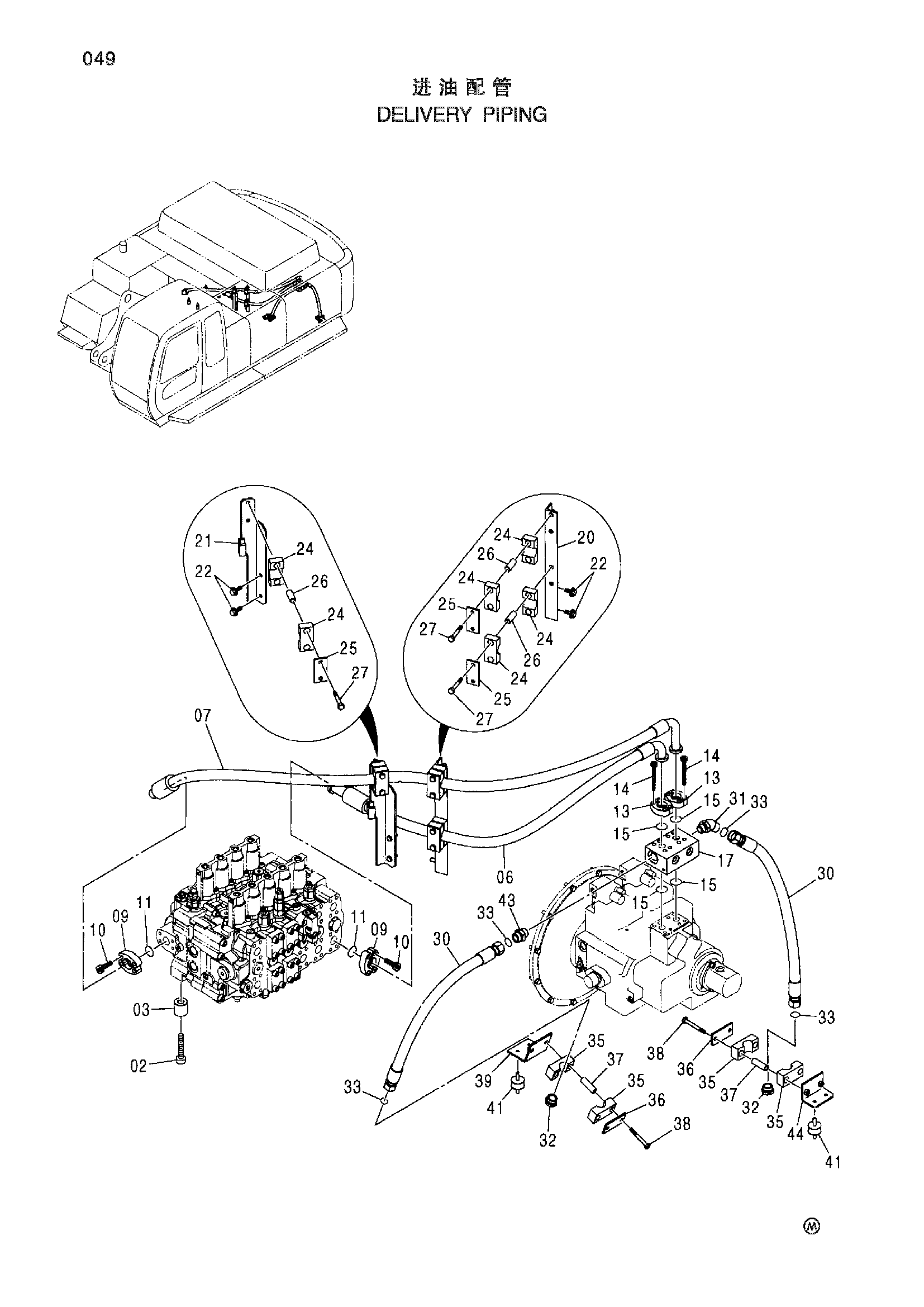

Заводская схема «Напорные трубопроводы» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | M342000 | Болт с внутренним шестигранником | 4 |
| 03 | 4354513 | Проставка | 4 |
| 06 | 4436055 | Шланг | 1 |
| 07 | 4436054 | Шланг | 1 |
| 09 | 4089703 | Разъёмный фланец | 4 |
| 10 | M341445 | Болт с внутренним шестигранником | 8 |
| 11 | 4508805 | Уплотнительное кольцо | 2 |
| 13 | 4085560 | Разъёмный фланец | 4 |
| 14 | M341211 | Болт с внутренним шестигранником | 8 |
| 15 | 966993 | Уплотнительное кольцо | 4 |
| 17 | 2043824 | Блок | 1 |
| 20 | 9754731 | Кронштейн | 1 |
| 21 | 9759374 | Кронштейн | 1 |
| 22 | J271230 | Болт с шайбой | 4 |
| 24 | 4341808 | Хомут шланга | 6 |
| 25 | 4341803 | Пластина | 3 |
| 26 | 4205614 | Проставка | 6 |
| 27 | J271200 | Болт с шайбой | 6 |
| 30 | 4286812 | Шланг | 2 |
| 31 | 4270315 | Угловой штуцер | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 4210056 | Пробка | 2 |
| 33 | 4187328 | Уплотнительное кольцо | 4 |
| 35 | 4349621 | Хомут шланга | 4 |
| 36 | 4341803 | Пластина | 2 |
| 37 | 4349648 | Проставка | 4 |
| 38 | J271200 | Болт с шайбой | 4 |
| 39 | 9756342 | Кронштейн | 1 |
| 41 | 4354592 | Резиновая прокладка | 4 |
| 43 | A853188 | Адаптер | 1 |
| 43A | 4506429 | Уплотнительное кольцо | 1 |
| 44 | 9757386 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
