Трубопроводы системы смазки (средний рукоять) — HITACHI ZX450H-HHE

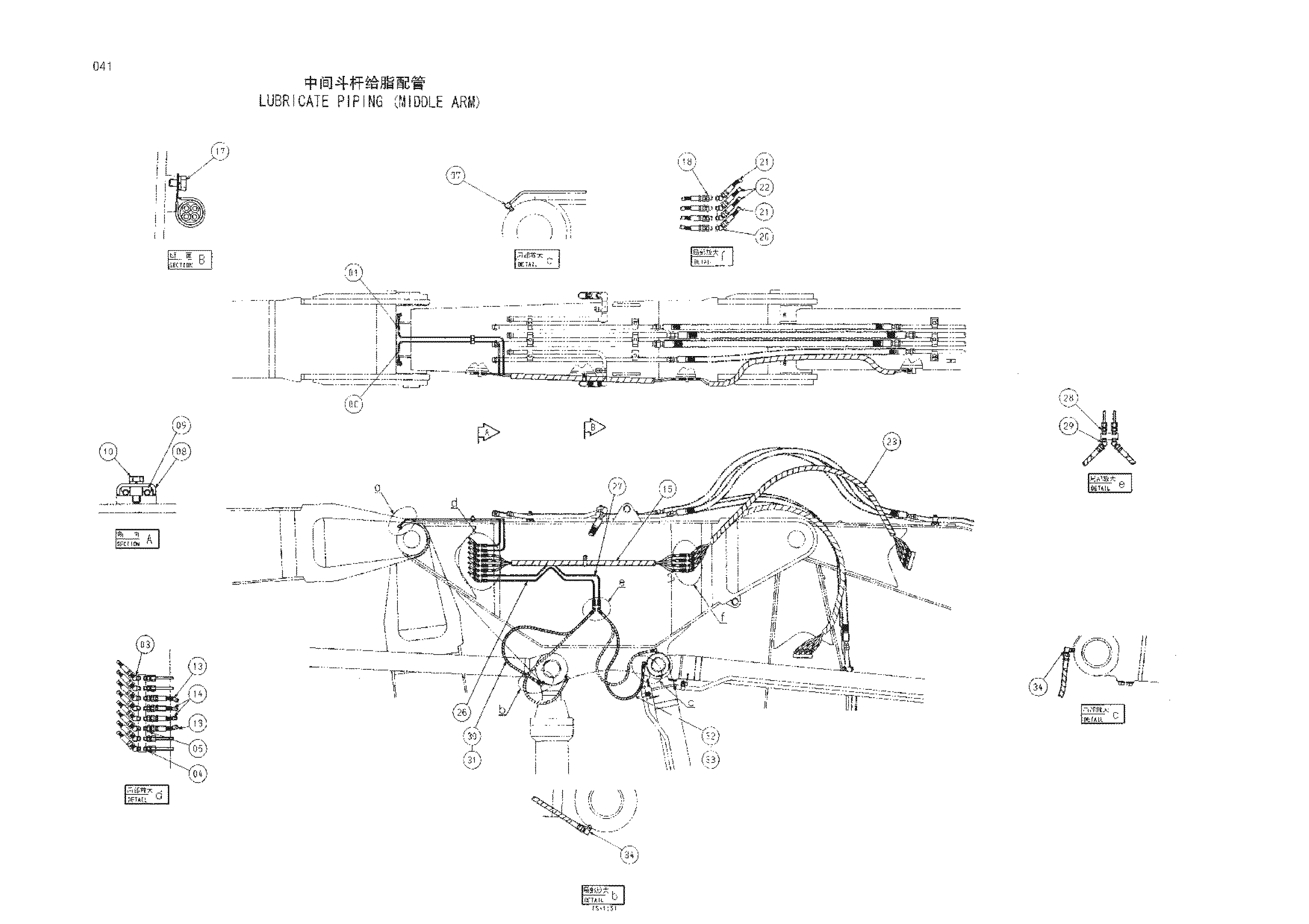

Заводская схема «Трубопроводы системы смазки (средний рукоять)» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4487303 | Трубка | 1 |
| 01 | 4487304 | Трубка | 1 |
| 03 | 4154655 | Угловой штуцер | 8 |
| 04 | 4130169 | Штуцер трубки | 4 |
| 05 | 4154651 | Адаптер | 4 |
| 07 | 4130175 | Штуцер трубки | 2 |
| 08 | 9736422 | Хомут | 1 |
| 09 | 4269657 | Резиновая прокладка | 1 |
| 10 | J271030 | Болт с шайбой | 1 |
| 13 | 4269807 | Шланг | 2 |
| 14 | 4269806 | Шланг | 2 |
| 15 | 4487205 | Защитный кожух | 1 |
| 16 | 4190264 | Зажим | 1 |
| 17 | J271016 | Болт с шайбой | 1 |
| 18 | 4154651 | Адаптер | 4 |
| 20 | 4154655 | Угловой штуцер | 4 |
| 21 | 4252802 | Шланг | 2 |
| 22 | 4368431 | Шланг (52) | 2 |
| 23 | 4487204 | Защитный кожух | 1 |
| 26 | 4487301 | Трубка | 1 |
| 27 | 4487302 | Трубка | 1 |
| 28 | 4130169 | Штуцер трубки | 2 |
| 29 | 4154655 | Угловой штуцер | 2 |
| 30 | 4269805 | Шланг | 1 |
| 31 | 4327293 | Защитный кожух | 2 |
| 32 | 4269805 | Шланг | 1 |
| 33 | 4327293 | Защитный кожух | 2 |
| 34 | 4154656 | Угловой штуцер | 2 |
| 37 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
