Кондиционер (2-2) — HITACHI ZX450H-HHE

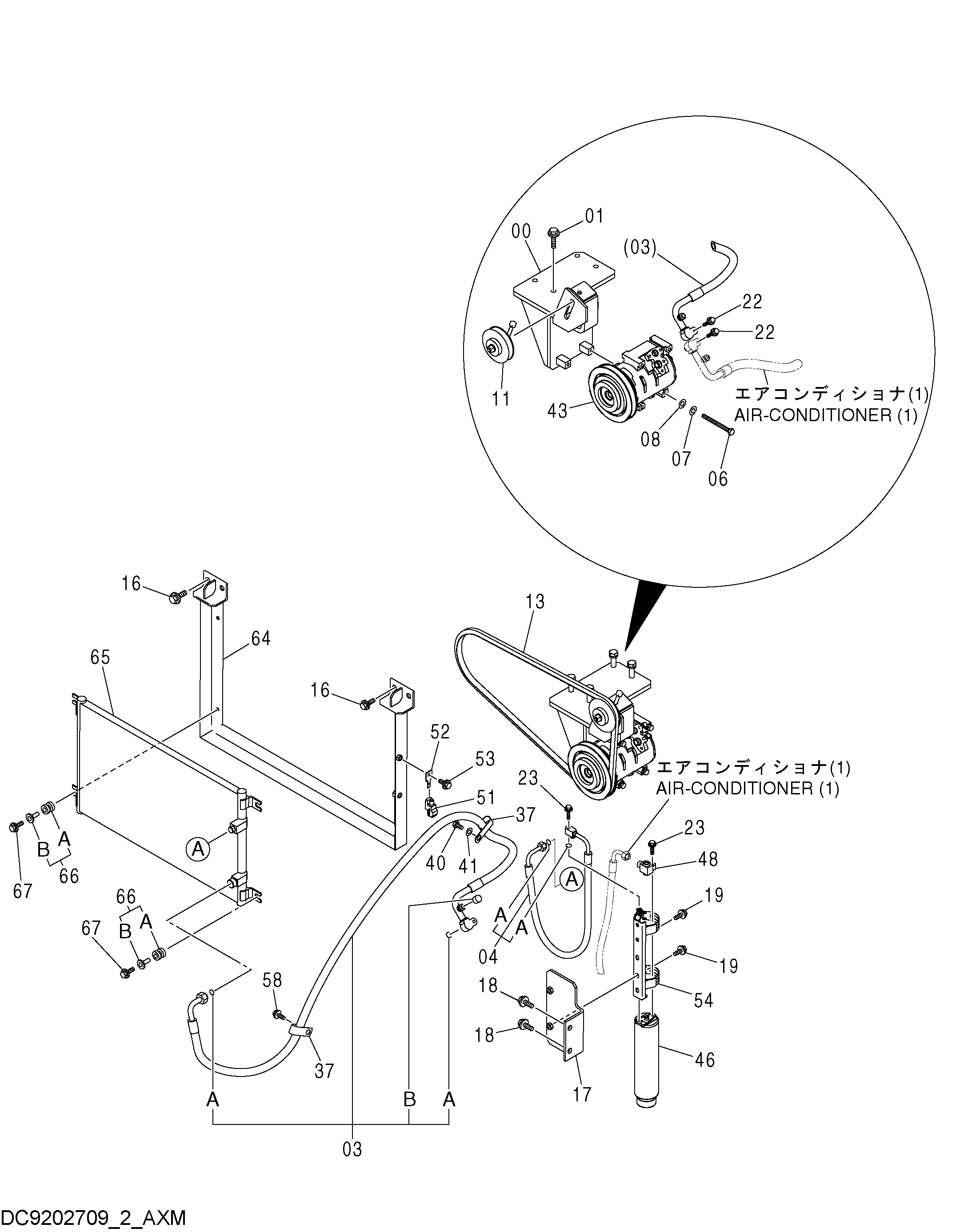

Заводская схема «Кондиционер (2-2)» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038271H | Кронштейн | 1 |
| 01 | J271250 | Болт с шайбой | 4 |
| 01A | J901250 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4436476 | Шланг радиатора | 1 |
| 03A | 4350207 | Уплотнительное кольцо | 2 |
| 03B | 4475232 | Колпачок | 1 |
| 04 | 4436479 | Шланг радиатора | 1 |
| 04A | 4350187 | Уплотнительное кольцо | 2 |
| 06 | J900880 | Болт | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | A590108 | Плоская шайба | 4 |
| 11 | 4252004 | Шкив | 1 |
| 13 | 4612763 | Ремень V | 1 |
| 16 | J271030 | Болт с шайбой | 4 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 8081152 | Кронштейн | 1 |
| 18 | J281230 | Болт с шайбой | 2 |
| 18A | J901230 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 19 | J260825 | Болт с шайбой | 2 |
| 19A | J900825 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 22 | J260630 | Болт с шайбой | 2 |
| 22A | J900630 | Болт | 1 |
| 22B | A590106 | Плоская шайба | 1 |
| 23 | J260625 | Болт с шайбой | 2 |
| 23A | J900625 | Болт | 1 |
| 23B | A590106 | Плоская шайба | 1 |
| 37 | 4190282 | Зажим | 3 |
| 40 | J901016 | Болт | 1 |
| 41 | A590910 | Пружинная шайба | 1 |
| 43 | 4436025 | Компрессор | 1 |
| 46 | 4333461 | Бак рекеивер | 1 |
| 48 | 4374958 | Соединение | 1 |
| 51 | 4405815 | Датчик | 1 |
| 52 | 4411931 | Кронштейн | 1 |
| 53 | J260820 | Болт с шайбой | 1 |
| 53A | J900820 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 54 | 4446657 | Держатель | 1 |
| 58 | J271016 | Болт с шайбой | 1 |
| 58A | J901016 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 64 | 8082202 | Кронштейн | 1 |
| 65 | 4617327 | Конденсатор | 1 |
| 66 | 4618721 | Резиновая втулка | 4 |
| 66A | 4618720 | Резиновая втулка | 1 |
| 66B | 4618719 | Проставка | 1 |
| 67 | J260830 | Болт с шайбой | 4 |
| 67A | J900830 | Болт | 1 |
| 67B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
