Рукоять трубопроводы — HITACHI ZX450H-HHE

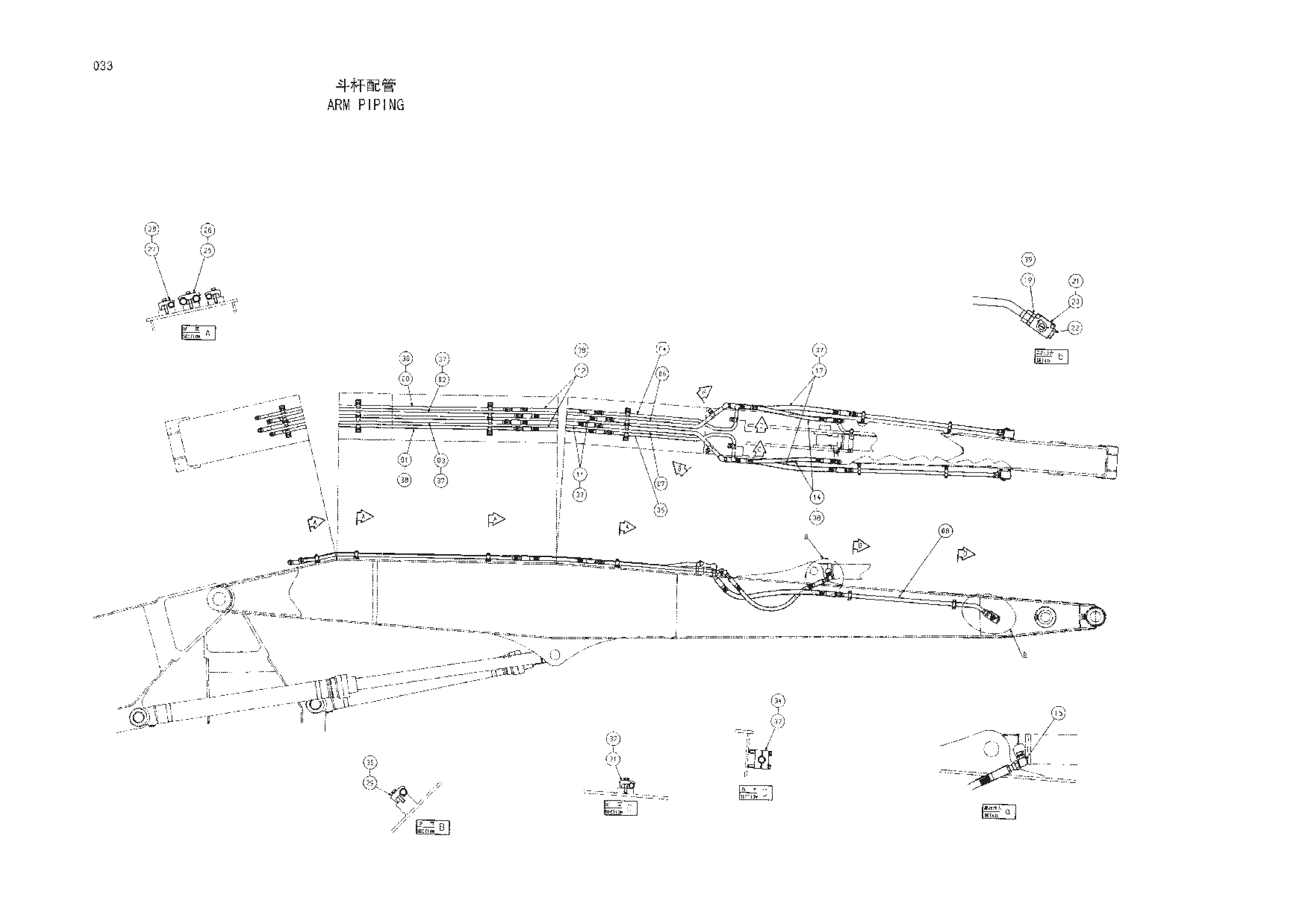

Заводская схема «Рукоять трубопроводы» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090898 | Трубка | 1 |
| 01 | 8090899 | Трубка | 1 |
| 02 | 8090900 | Трубка | 1 |
| 03 | 8090901 | Трубка | 1 |
| 04 | 8090902 | Трубка | 1 |
| 05 | 8090903 | Трубка | 1 |
| 06 | 8090904 | Трубка | 1 |
| 07 | 8090905 | Трубка | 1 |
| 08 | 9760204 | Трубка | 2 |
| 11 | 4286811 | Шланг | 2 |
| 12 | 4286267 | Шланг | 2 |
| 14 | 4425226 | Шланг | 2 |
| 15 | 4157562 | Угловой штуцер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4477206 | Шланг | 2 |
| 19 | 4205196 | Адаптер | 2 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4447675 | Запорный клапан | 2 |
| 21 | J271085 | Болт с шайбой | 4 |
| 22 | 4113926 | Пробка | 2 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4189860 | Хомут трубки | 4 |
| 26 | J271270 | Болт с шайбой | 4 |
| 27 | 4190126 | Хомут трубки | 8 |
| 28 | J271260 | Болт с шайбой | 8 |
| 29 | 4190127 | Хомут трубки | 2 |
| 30 | J271265 | Болт с шайбой | 2 |
| 31 | 4190126 | Хомут трубки | 2 |
| 32 | J271260 | Болт с шайбой | 2 |
| 33 | 4334363 | Хомут трубки | 8 |
| 34 | J271295 | Болт с шайбой | 8 |
| 37 | 4187328 | Уплотнительное кольцо | 10 |
| 38 | 4187308 | Уплотнительное кольцо | 10 |
| 39 | 4187329 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
