H рукоять 3.4m — HITACHI ZX450H-HHE

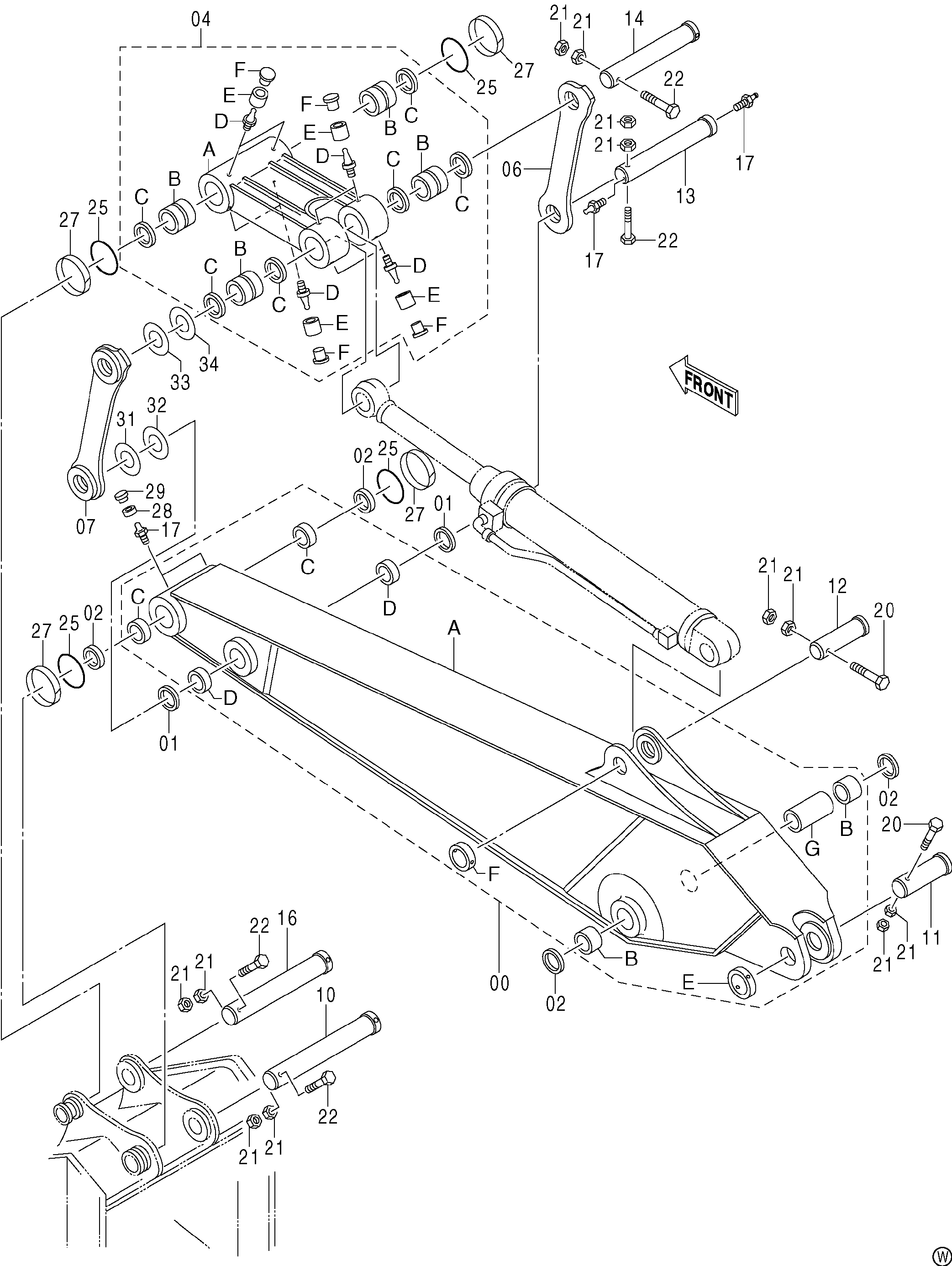

Заводская схема «H рукоять 3.4m» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-03 | 9223319 | Рукоять | 1 |
| 00 | 7043947 | Рукоять | 1 |
| 00A | 5007966 | Рукоять | 1 |
| 00B | 3055205 | Втулка | 2 |
| 00C | 3079233 | Втулка | 2 |
| 00D | 3026075 | Втулка | 2 |
| 00E | 4205110 | Ограничитель | 1 |
| 00F | 4143531 | Ограничитель | 1 |
| 00G | 4334122 | Проставка | 1 |
| 01 | 4074008 | Пылезащитное уплотнение | 2 |
| 02 | 4251752 | Пылезащитное уплотнение | 2 |
| 03 | 4251212 | Пылезащитное уплотнение | 2 |
| 04 | 9214392 | Тяга A | 1 |
| 04A | 7042479 | Тяга | 1 |
| 04B | 3060476 | Втулка | 4 |
| 04C | 4251212 | Пылезащитное уплотнение | 6 |
| 04D | J75481 | Пресс-маслёнка | 8 |
| 04E | 4130686 | Втулка | 8 |
| 04F | 4105912 | Колпачок | 8 |
| 06 | 3089548 | Тяга | 1 |
| 07 | H800453H | Тяга | 1 |
| 10 | 3079232 | Палец | 1 |
| 11 | 3038825 | Палец | 1 |
| 12 | 3038820 | Палец | 1 |
| 13 | 3055219 | Палец | 1 |
| 14 | 3084263 | Палец | 1 |
| 16 | 3093215 | Палец | 1 |
| 17 | J75481 | Пресс-маслёнка | 4 |
| 20 | J932013 | Болт | 2 |
| 21 | J951020 | Гайка | 12 |
| 22 | 4276312 | Болт | 4 |
| 25 | 4487682 | Уплотнительное кольцо | 4 |
| 28 | 4130686 | Втулка | 2 |
| 29 | 4105912 | Колпачок | 2 |
| 31 | 4134370 | Регулировочная шайба | 1 |
| 32 | 4134371 | Регулировочная шайба | 1 |
| 33 | 4134372 | Регулировочная шайба | 1 |
| 34 | 4134373 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
