Управление педаль (средний рукоять) — HITACHI ZX450H-HHE

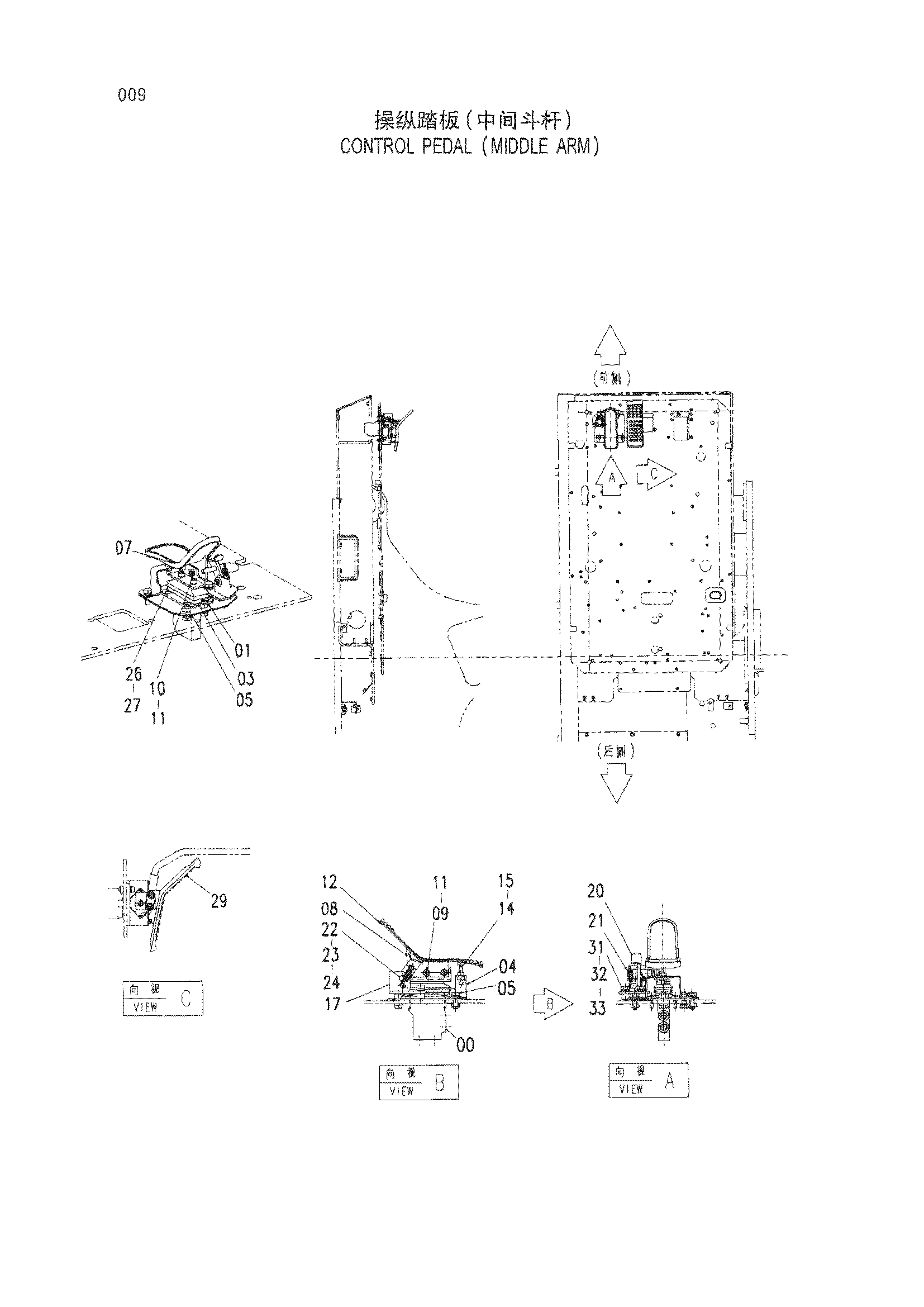

Заводская схема «Управление педаль (средний рукоять)» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9219244 | Пилотный клапан | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 03 | 8094601 | Пластина | 1 |
| 04 | 8090192 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 3 |
| 07 | 9759828 | Кронштейн | 1 |
| 08 | 8090119 | Педаль | 1 |
| 09 | J780820 | Болт с внутренним шестигранником | 2 |
| 10 | J780816 | Болт с внутренним шестигранником | 2 |
| 11 | A590908 | Пружинная шайба | 4 |
| 12 | 4283758 | Крышка | 1 |
| 14 | 4317640 | Болт | 1 |
| 15 | M500807 | Гайка | 1 |
| 17 | 8094602 | Кронштейн | 1 |
| 20 | 8084659 | Ограничитель | 1 |
| 21 | 4279604 | Пружина | 1 |
| 22 | 4287795 | Палец | 1 |
| 23 | A590110 | Плоская шайба | 1 |
| 24 | A763016 | Шплинт | 1 |
| 26 | 4483685 | Резиновая прокладка | 2 |
| 27 | 4483686 | Зажим | 4 |
| 29 | 3079715 | Педаль | 1 |
| 31 | J901020 | Болт | 2 |
| 32 | A590910 | Пружинная шайба | 2 |
| 33 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
