Рама (1)(STD.) — HITACHI ZX450H

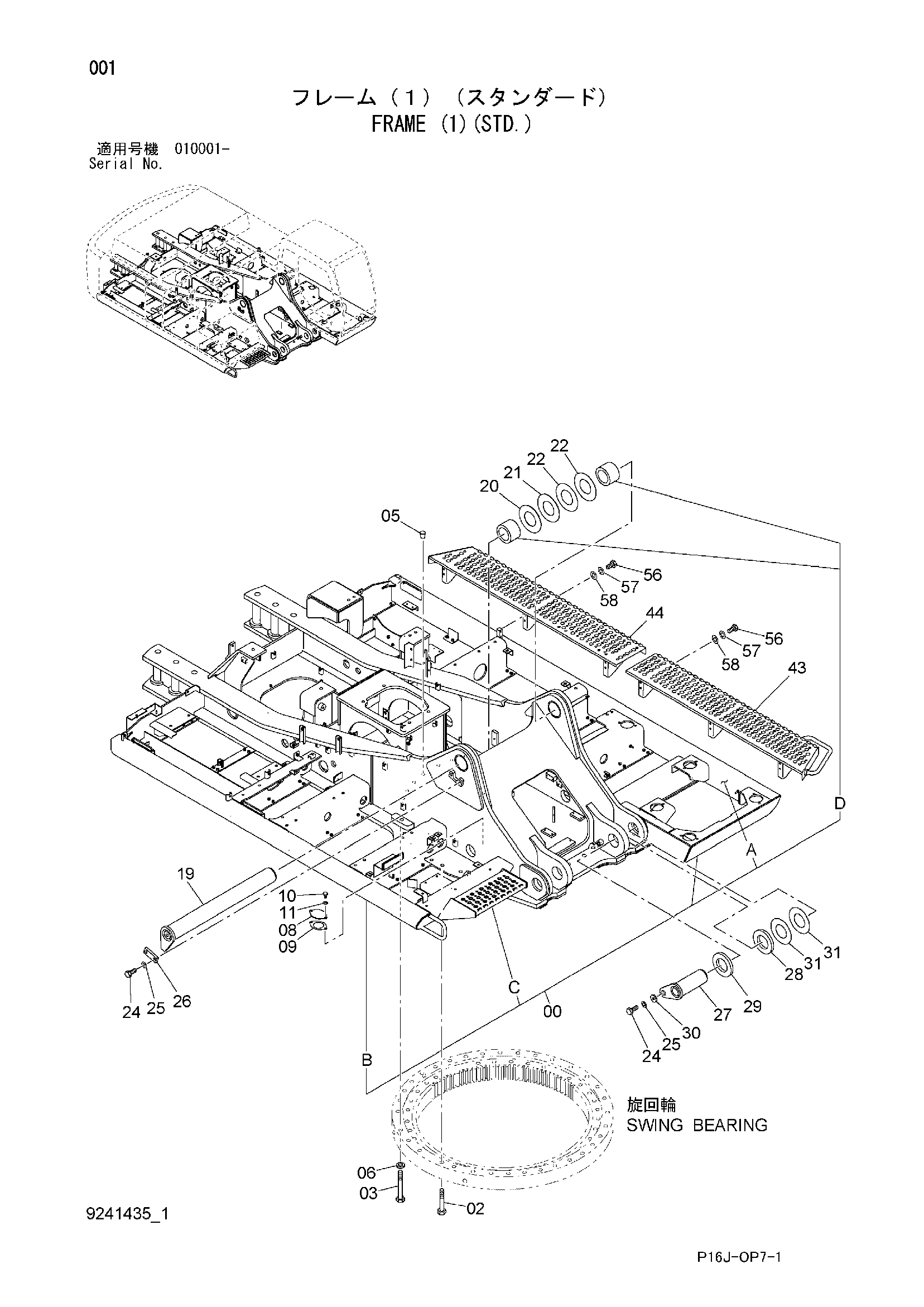

Заводская схема «Рама (1)(STD.)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5009590 | Рама основной | 1 |
| 00B | 4435797 | Трубка (левый) | 1 |
| 00C | 4435798 | Трубка (правый) | 1 |
| 00D | 7045057 | Ступень | 1 |
| 00E | 4216361 | Втулка | 2 |
| 02 | 4223579 | Болт | 32 |
| 03 | 4223578 | Болт | 4 |
| 03 | J932716 | Болт | 4 |
| 05 | 425175 | Пробка | 7 |
| 06 | 4626326 | Проставка | 4 |
| 08 | 4070948 | Крышка | 1 |
| 09 | 4602624 | Манжета | 1 |
| 10 | J901020 | Болт | 2 |
| 11 | A590110 | Плоская шайба | 2 |
| 19 | 8038945 | Палец | 1 |
| 20 | 4207845 | Регулировочная шайба 3.2mm | 1 |
| 21 | 4173485 | Регулировочная шайба 2.3mm | 1 |
| 22 | 4191280 | Регулировочная шайба 1.0mm | 2 |
| 24 | J912045 | Болт | 4 |
| 25 | A590920 | Пружинная шайба | 4 |
| 26 | 4335757 | Пластина | 1 |
| 27 | 8089433 | Палец | 2 |
| 28 | 4207890 | Проставка | 2 |
| 29 | 4480172 | Проставка | 2 |
| 30 | 4040826 | Шайба | 2 |
| 31 | 4143607 | Регулировочная шайба 1.2mm | 4 |
| 43 | 6021817 | Ступень | 1 |
| 44 | 6021930 | Ступень | 1 |
| 56 | J901225 | Болт | 12 |
| 57 | A590912 | Пружинная шайба | 12 |
| 58 | 449490 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
