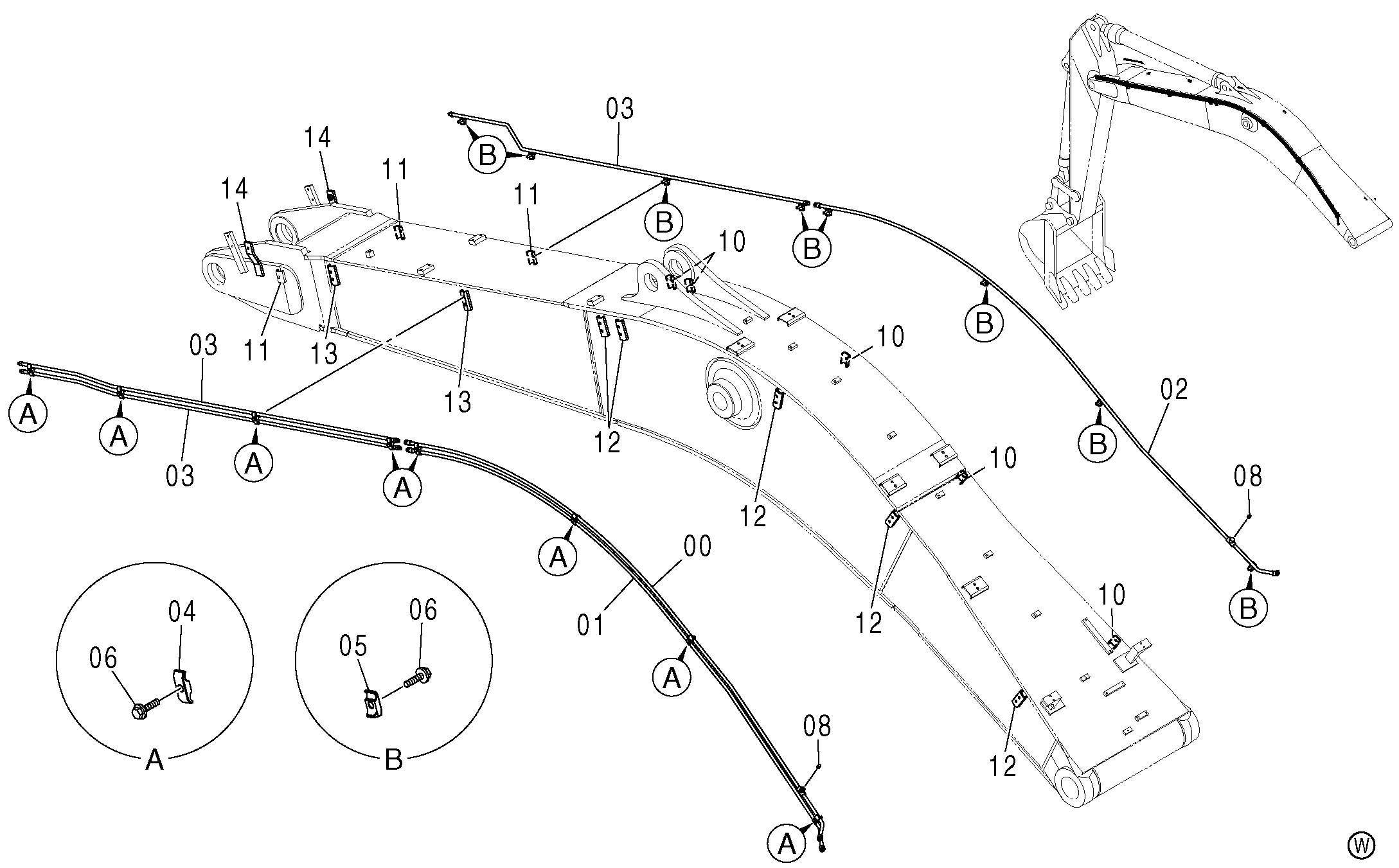

Вспомогательный трубопроводы (STD. стрела, H стрела) — HITACHI ZX450H
Заводская схема «Вспомогательный трубопроводы (STD. стрела, H стрела)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8076670 | Трубка | 1 |
| 01 | 8078097 | Трубка | 1 |
| 02 | 8076672 | Трубка | 1 |
| 03 | 9752907 | Трубка | 3 |
| 04 | 4189858 | Хомут трубки | 8 |
| 05 | 4190124 | Хомут трубки | 8 |
| 06 | J271250 | Болт с шайбой | 16 |
| 06A | J901250 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 94-2023 | Пробка | 2 |
| 10 | 9749939 | Седло винта | 5 |
| 11 | 9752934 | Седло винта | 3 |
| 12 | 9760314 | Седло винта | 5 |
| 13 | 9761442 | Седло винта | 2 |
| 14 | 9752908 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
