Монитор (задний монитор) — HITACHI ZX450H

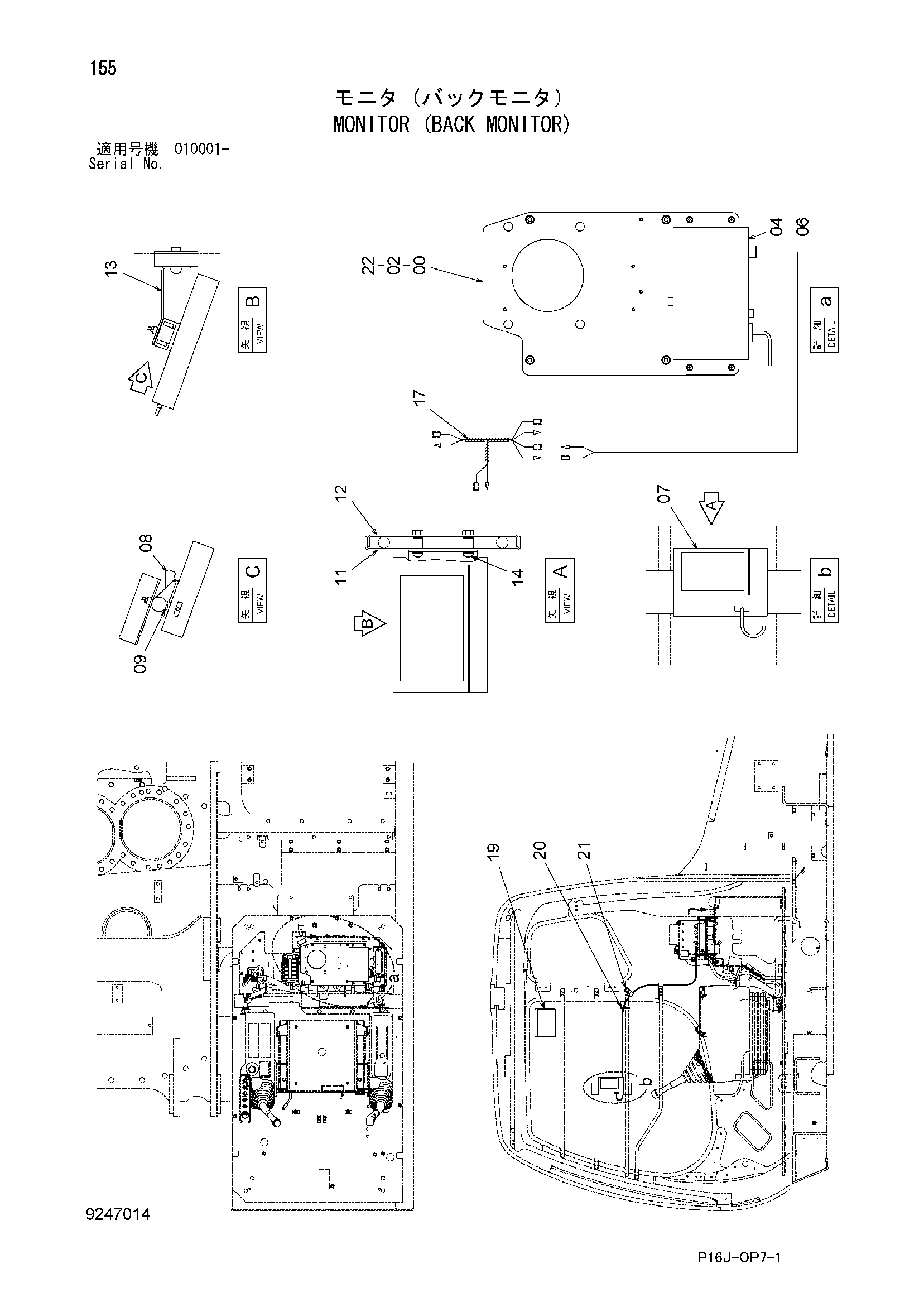

Заводская схема «Монитор (задний монитор)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094761 | Кронштейн | 1 |
| 02 | A590906 | Пружинная шайба | 4 |
| 04 | 4613406 | Контроллер | 1 |
| 06 | J680410 | Винт с шайбой | 4 |
| 07 | 4613668 | Монитор | 1 |
| 08 | 4462689 | Стойка | 1 |
| 09 | J850435 | Винт | 1 |
| 11 | 8099129 | Кронштейн | 1 |
| 12 | 8099130 | Кронштейн | 1 |
| 13 | 3101086 | Кронштейн | 1 |
| 14 | J460825 | Винт с шайбой | 2 |
| 17 | 3092266 | Жгут проводов | 1 |
| 19 | 3091329 | Информационная табличка | 1 |
| 20 | 4055312 | Ленточный зажим | 1 |
| 21 | 4190276 | Зажим | 2 |
| 22 | J780600 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
