Пилотные гидролинии (гидромолот, мулти-пурпосе стрела)(1) — HITACHI ZX450H

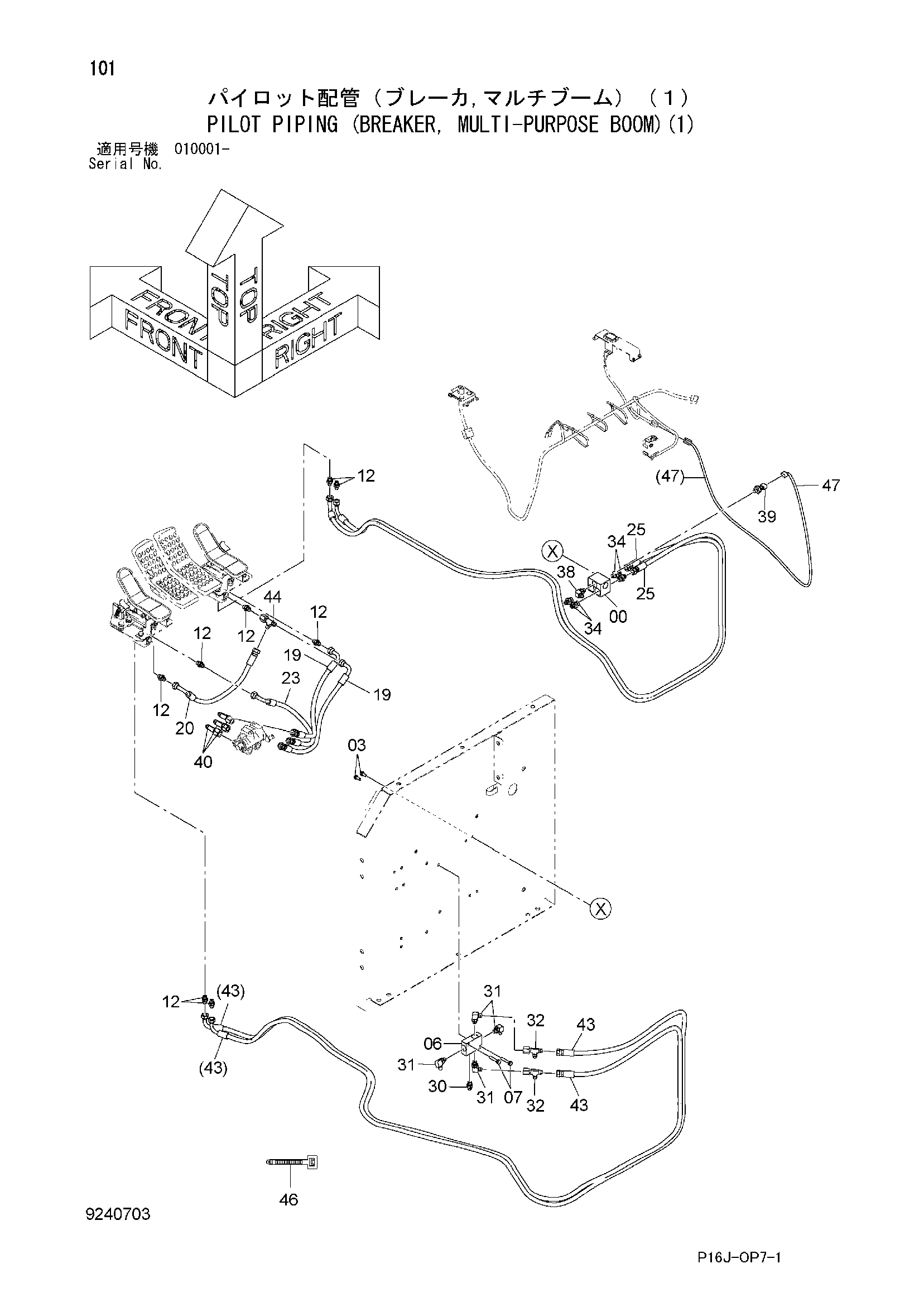

Заводская схема «Пилотные гидролинии (гидромолот, мулти-пурпосе стрела)(1)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 03 | J260820 | Болт с шайбой | 2 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 06 | 4411004 | Челночный клапан | 1 |
| 07 | J260845 | Болт с шайбой | 2 |
| 07A | J900845 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 12 | A852123 | Адаптер | 8 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4229858 | Шланг | 2 |
| 20 | 4213401 | Шланг | 1 |
| 23 | 4300565 | Шланг | 1 |
| 25 | 4313355 | Шланг | 2 |
| 30 | A852123 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852323 | Угловой штуцер | 4 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4246672 | Соединительный штуцер | 2 |
| 34 | A852133 | Адаптер | 4 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | A852323 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4436535 | Датчик давления | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4246672 | Соединительный штуцер | 3 |
| 43 | 4389309 | Шланг | 2 |
| 44 | 4246672 | Соединительный штуцер | 1 |
| 46 | 4121859 | Ленточный зажим | 10 |
| 47 | 4470500 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
