Гидролинии рабочего оборудования (нижний стрела) — HITACHI ZX450H

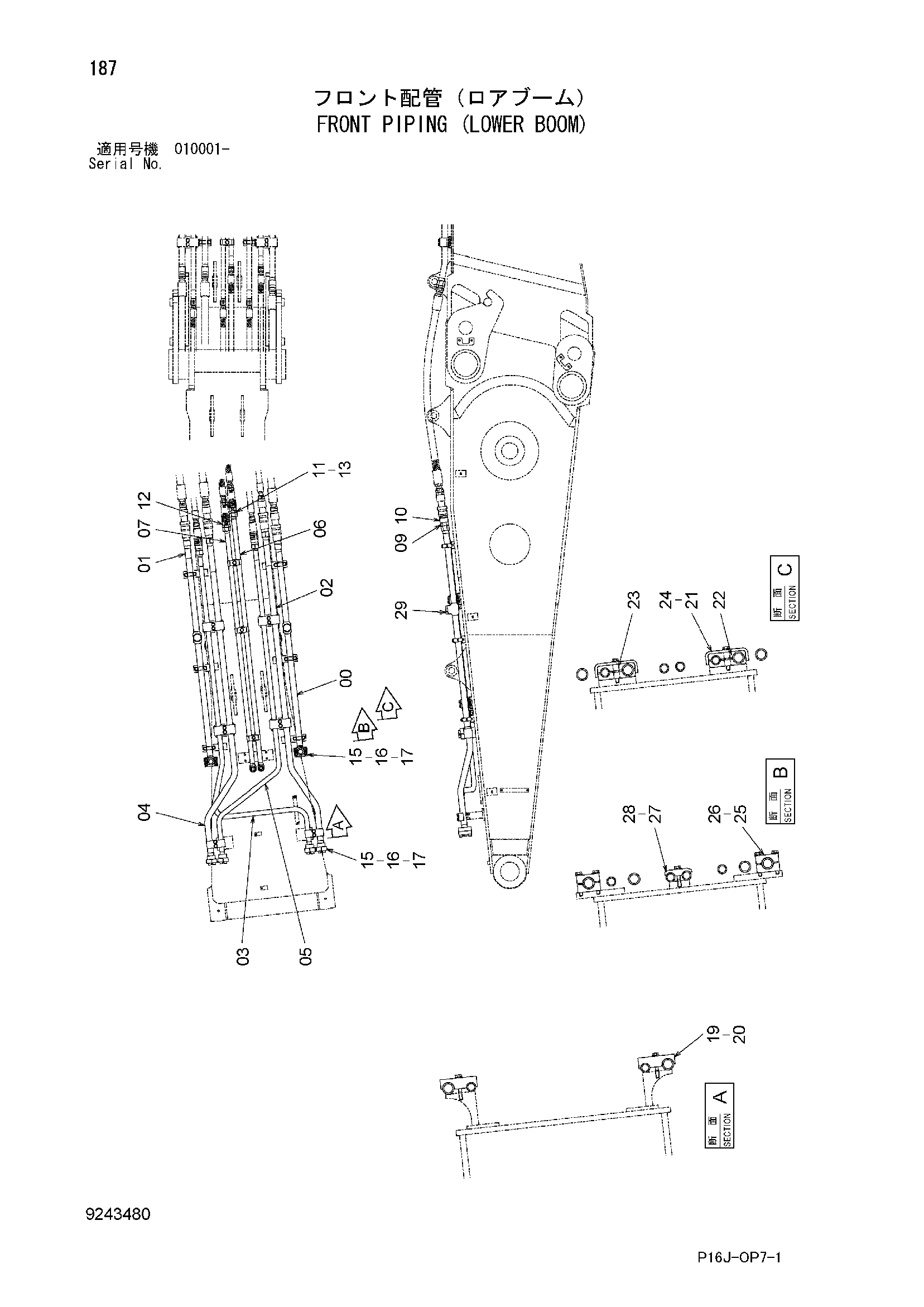

Заводская схема «Гидролинии рабочего оборудования (нижний стрела)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8097987 | Трубка | 1 |
| 01 | 8097988 | Трубка | 1 |
| 02 | 8097989 | Трубка | 1 |
| 03 | 8097990 | Трубка | 1 |
| 04 | 8097991 | Трубка | 1 |
| 05 | 8097992 | Трубка | 1 |
| 06 | 9763261 | Трубка | 1 |
| 07 | 9763262 | Трубка | 1 |
| 09 | 4622416 | Адаптер | 4 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 10 | 4613628 | Муфта | 4 |
| 11 | A853180 | Адаптер | 4 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4455883 | Самоуплотняющееся соединение | 4 |
| 13 | 4187329 | Уплотнительное кольцо | 4 |
| 15 | 4089703 | Разъёмный фланец | 12 |
| 16 | 4508805 | Уплотнительное кольцо | 6 |
| 17 | M341450 | Болт с внутренним шестигранником | 24 |
| 19 | 4249565 | Хомут трубки | 2 |
| 20 | J271285 | Болт с шайбой | 4 |
| 20A | J901285 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4304481 | Хомут трубки | 4 |
| 22 | 4304482 | Хомут | 8 |
| 23 | 4304539 | Проставка | 8 |
| 24 | J271280 | Болт с шайбой | 8 |
| 24A | J901280 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4334364 | Хомут трубки | 12 |
| 26 | J271280 | Болт с шайбой | 12 |
| 26A | J901280 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 4189860 | Хомут трубки | 3 |
| 28 | J271270 | Болт с шайбой | 3 |
| 28A | J901270 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | 4154693 | Пробка | 2 |
| 29A | 970860 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
