Поворот трубопроводы (верхний стрела)(экскаватор) — HITACHI ZX450H

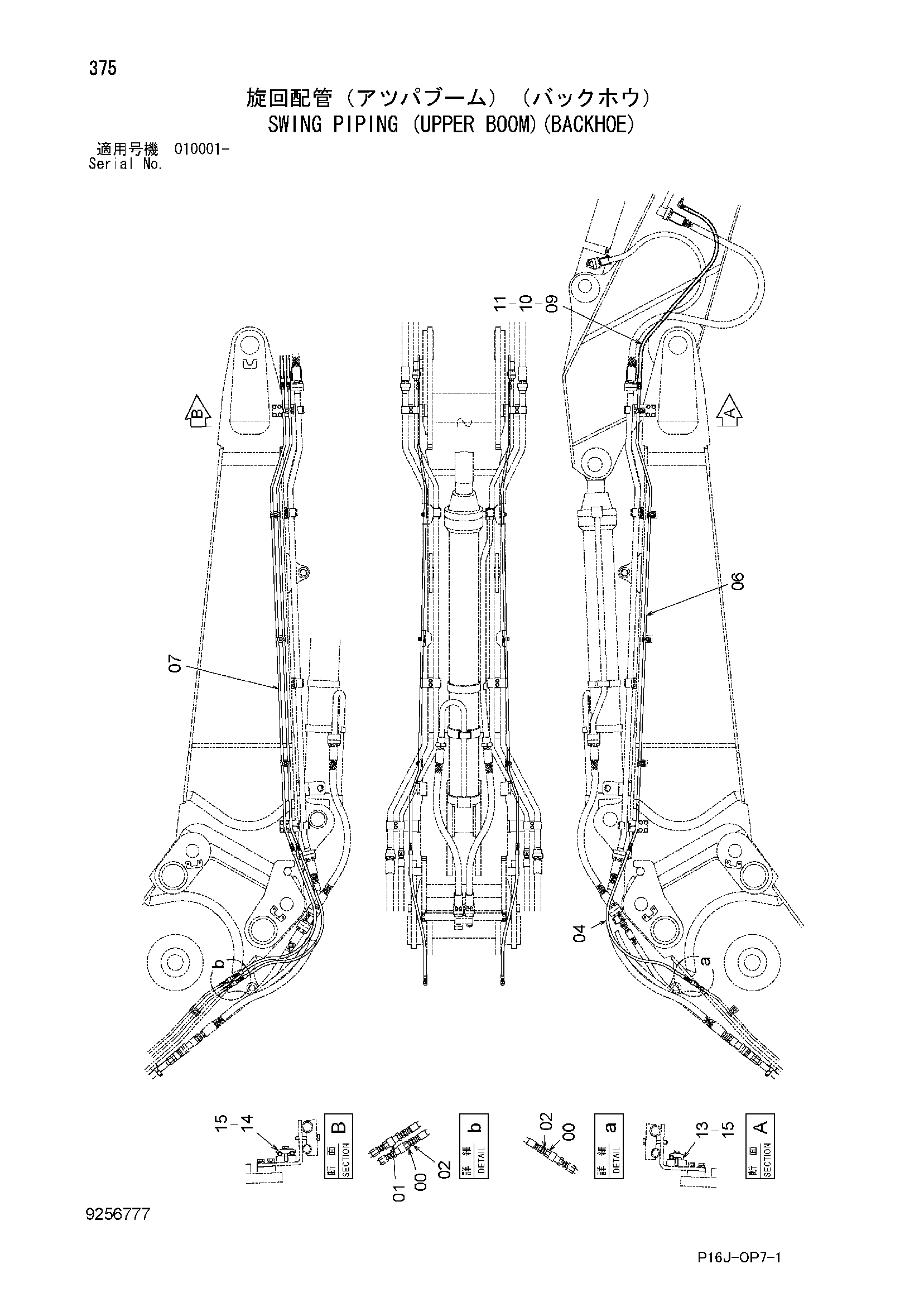

Заводская схема «Поворот трубопроводы (верхний стрела)(экскаватор)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4229104 | Самоуплотняющееся соединение | 2 |
| 01 | 4229105 | Самоуплотняющееся соединение | 1 |
| 02 | 4154652 | Адаптер | 3 |
| 04 | 4306083 | Шланг | 3 |
| 06 | 8107137 | Трубка | 1 |
| 07 | 8107138 | Трубка | 2 |
| 09 | 4306093 | Шланг | 3 |
| 10 | 4226316 | Защита шланга | 3 |
| 11 | 4073050 | Шайба | 6 |
| 13 | 4190124 | Хомут трубки | 4 |
| 14 | 4189858 | Хомут трубки | 4 |
| 15 | J271250 | Болт с шайбой | 8 |
| 15A | J901250 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
