Гидролинии рабочего оборудования (адаптер стрела) — HITACHI ZX450H

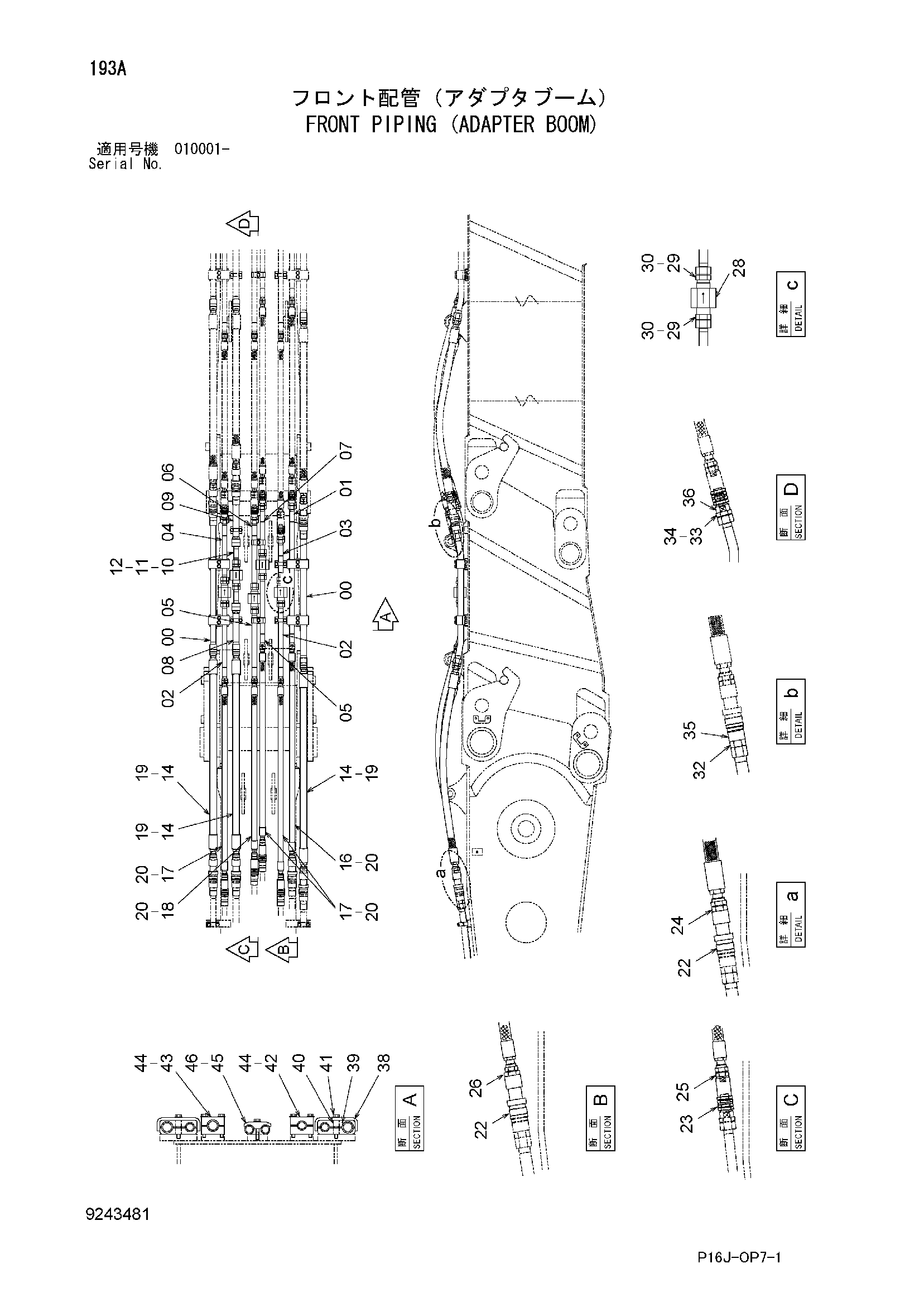

Заводская схема «Гидролинии рабочего оборудования (адаптер стрела)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763263 | Трубка | 2 |
| 01 | 9763264 | Трубка | 1 |
| 02 | 9762883 | Трубка | 2 |
| 03 | 9763265 | Трубка | 1 |
| 04 | 9762884 | Трубка | 1 |
| 05 | 9762892 | Трубка | 2 |
| 06 | 9762893 | Трубка | 1 |
| 07 | 9763266 | Трубка | 1 |
| 08 | 9763267 | Трубка | 1 |
| 09 | 9763268 | Трубка | 1 |
| 10 | 9761163 | Трубка | 2 |
| 11 | 4508805 | Уплотнительное кольцо | 2 |
| 12 | M341450 | Болт с внутренним шестигранником | 8 |
| 14 | 4625686 | Шланг | 3 |
| 16 | 4625688 | Шланг | 1 |
| 17 | 4625689 | Шланг | 3 |
| 18 | 4625690 | Шланг | 1 |
| 19 | 4187329 | Уплотнительное кольцо | 6 |
| 20 | 4187328 | Уплотнительное кольцо | 10 |
| 22 | 4613627 | Муфта | 4 |
| 23 | 4455882 | Самоуплотняющееся соединение | 4 |
| 24 | A853100 | Адаптер | 6 |
| 24A | 970860 | Уплотнительное кольцо | 1 |
| 25 | A853188 | Адаптер | 4 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | A853108 | Адаптер | 1 |
| 26A | 970860 | Уплотнительное кольцо | 1 |
| 28 | 9075046 | Клапан замедленного возврата | 5 |
| 29 | A853180 | Адаптер | 10 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4187329 | Уплотнительное кольцо | 10 |
| 32 | 4622416 | Адаптер | 3 |
| 32A | 970860 | Уплотнительное кольцо | 1 |
| 33 | A853180 | Адаптер | 5 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | 4187329 | Уплотнительное кольцо | 5 |
| 35 | 4613628 | Муфта | 3 |
| 36 | 4455883 | Самоуплотняющееся соединение | 5 |
| 38 | 4304481 | Хомут трубки | 4 |
| 39 | 4304482 | Хомут | 8 |
| 40 | 4304539 | Проставка | 8 |
| 41 | J271280 | Болт с шайбой | 8 |
| 41A | J901280 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 42 | 4334363 | Хомут трубки | 4 |
| 43 | 4334364 | Хомут трубки | 4 |
| 44 | J271280 | Болт с шайбой | 8 |
| 44A | J901280 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 45 | 4189860 | Хомут трубки | 2 |
| 46 | J271270 | Болт с шайбой | 2 |
| 46A | J901270 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
