Электрооборудование (6)<460> — HITACHI ZX450H

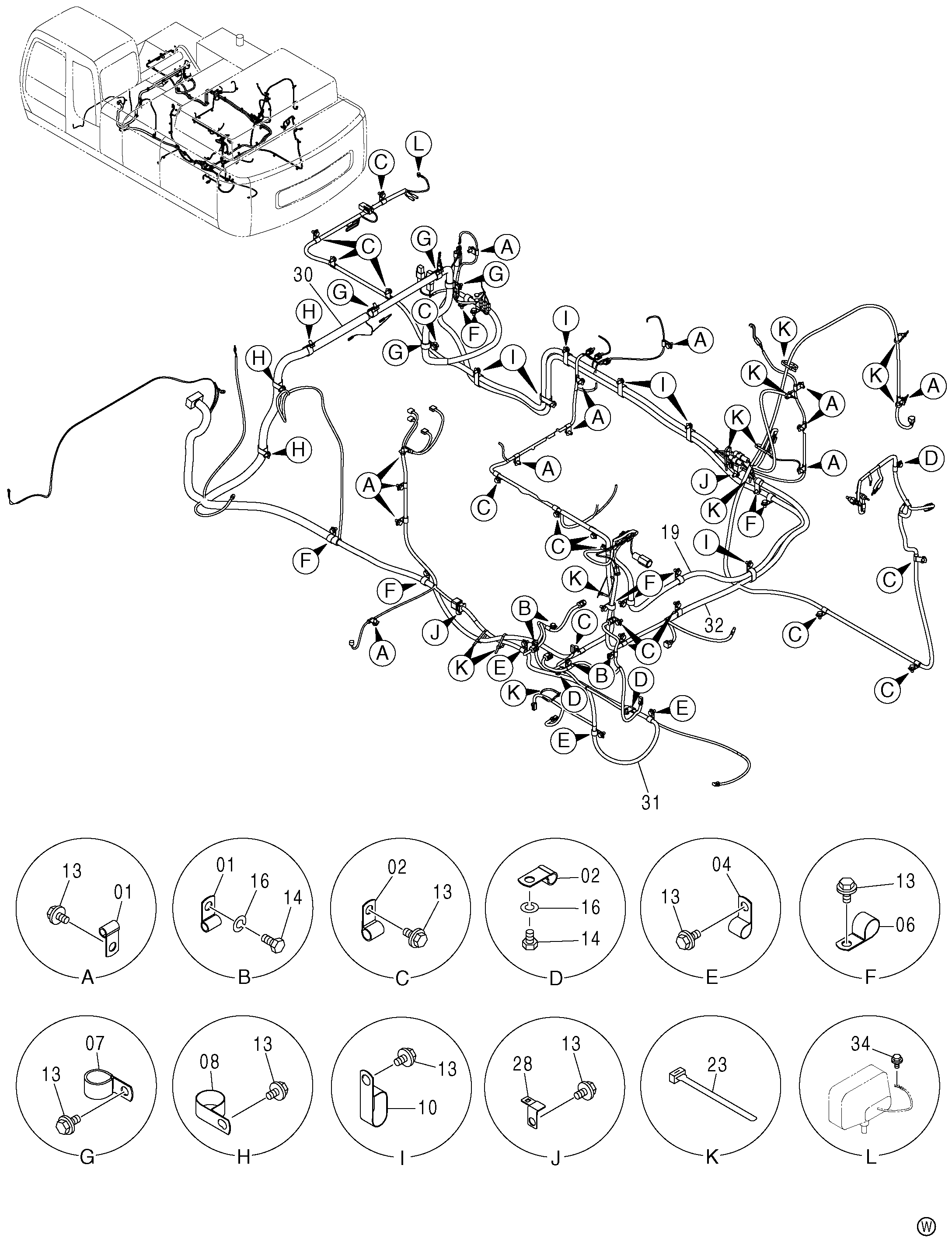

Заводская схема «Электрооборудование (6)<460>» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190261 | Зажим (10) | 17 |
| 02 | 4190275 | Зажим (14) | 19 |
| 04 | 4190273 | Зажим (18) | 3 |
| 06 | 4190263 | Зажим (25) | 8 |
| 06 | 4190263 | Зажим (25) | 9 |
| 07 | 4192035 | Зажим (28) | 4 |
| 08 | 4190264 | Зажим (35) | 3 |
| 10 | 4192034 | Зажим (25X2) | 6 |
| 13 | J271020 | Болт с шайбой | 55 |
| 13 | J271020 | Болт с шайбой | 56 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J901016 | Болт | 7 |
| 16 | A590910 | Пружинная шайба | 7 |
| 19 | 4605568 | Жгут проводов | 1 |
| 23 | 4055312 | Ленточный зажим | 11 |
| 28 | 4418301 | Кронштейн | 2 |
| 30 | 4605523 | Жгут проводов | 1 |
| 31 | 4447726 | Жгут проводов | 1 |
| 32 | 4461213 | Жгут проводов | 1 |
| 34 | J260612 | Болт с шайбой | 1 |
| 34A | J900612 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
