Левый педаль (двойной) — HITACHI ZX450H

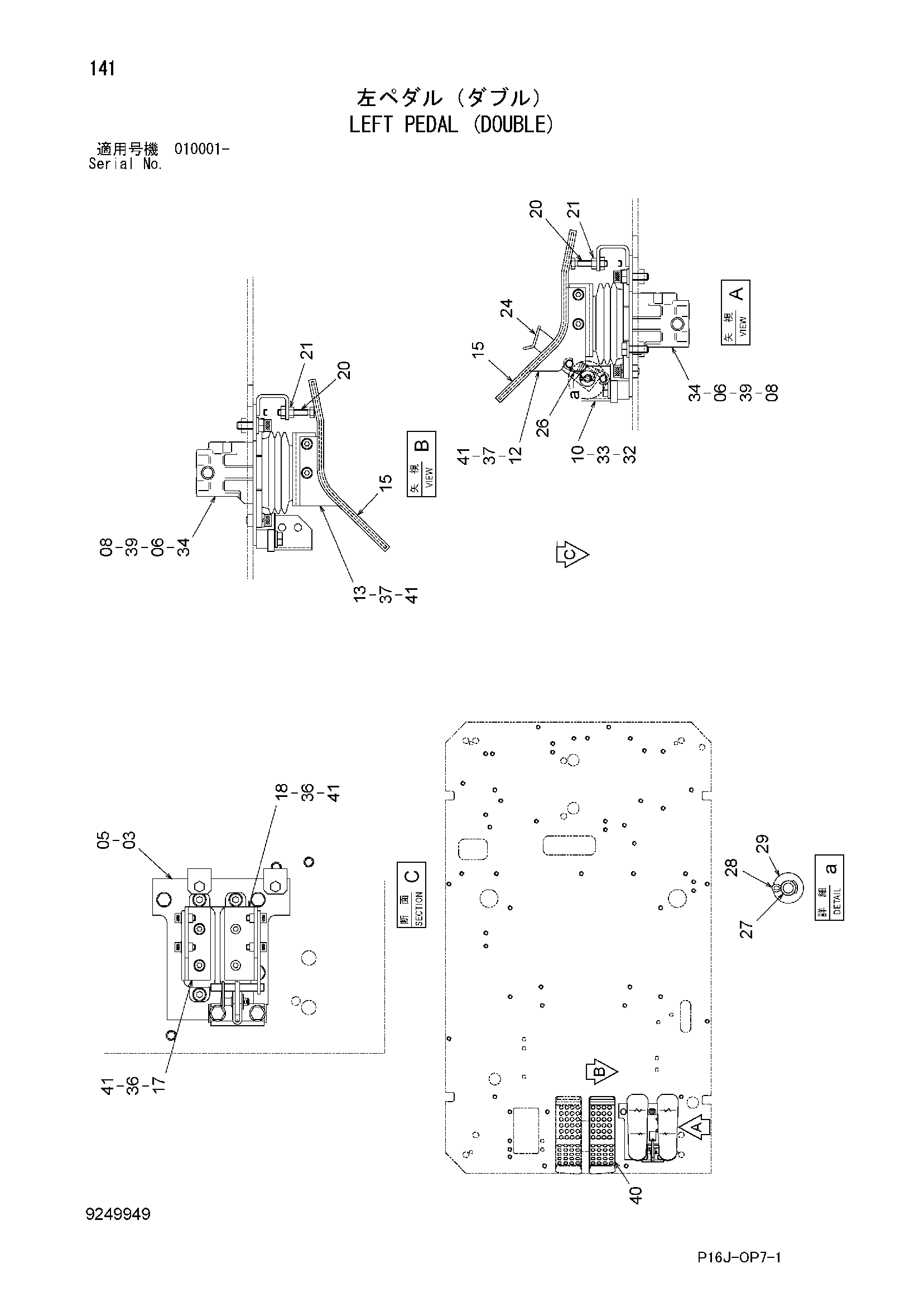

Заводская схема «Левый педаль (двойной)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8100397 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 3 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | A590910 | Пружинная шайба | 4 |
| 08 | J950010 | Гайка | 4 |
| 10 | 8100410 | Кронштейн | 1 |
| 12 | 8100403 | Педаль | 1 |
| 13 | 8100402 | Педаль | 1 |
| 15 | 4283758 | Крышка | 2 |
| 17 | 9764256 | Кронштейн | 1 |
| 18 | 9764255 | Кронштейн | 1 |
| 20 | 4317640 | Болт | 2 |
| 21 | M500807 | Гайка | 2 |
| 24 | 8100412 | Ограничитель | 1 |
| 26 | 4279604 | Пружина | 1 |
| 27 | 4287795 | Палец | 1 |
| 28 | A763016 | Шплинт | 1 |
| 29 | A590110 | Плоская шайба | 1 |
| 32 | J271025 | Болт с шайбой | 2 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 4461388 | Регулировочная шайба 0.8mm | 3 |
| 34 | 9219244 | Пилотный клапан | 2 |
| 36 | J780816 | Болт с внутренним шестигранником | 4 |
| 37 | J780820 | Болт с внутренним шестигранником | 4 |
| 39 | M341025 | Болт с внутренним шестигранником | 4 |
| 40 | 3079715 | Педаль | 1 |
| 41 | A590908 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
