Гидролинии рабочего оборудования (верхний стрела) — HITACHI ZX450H

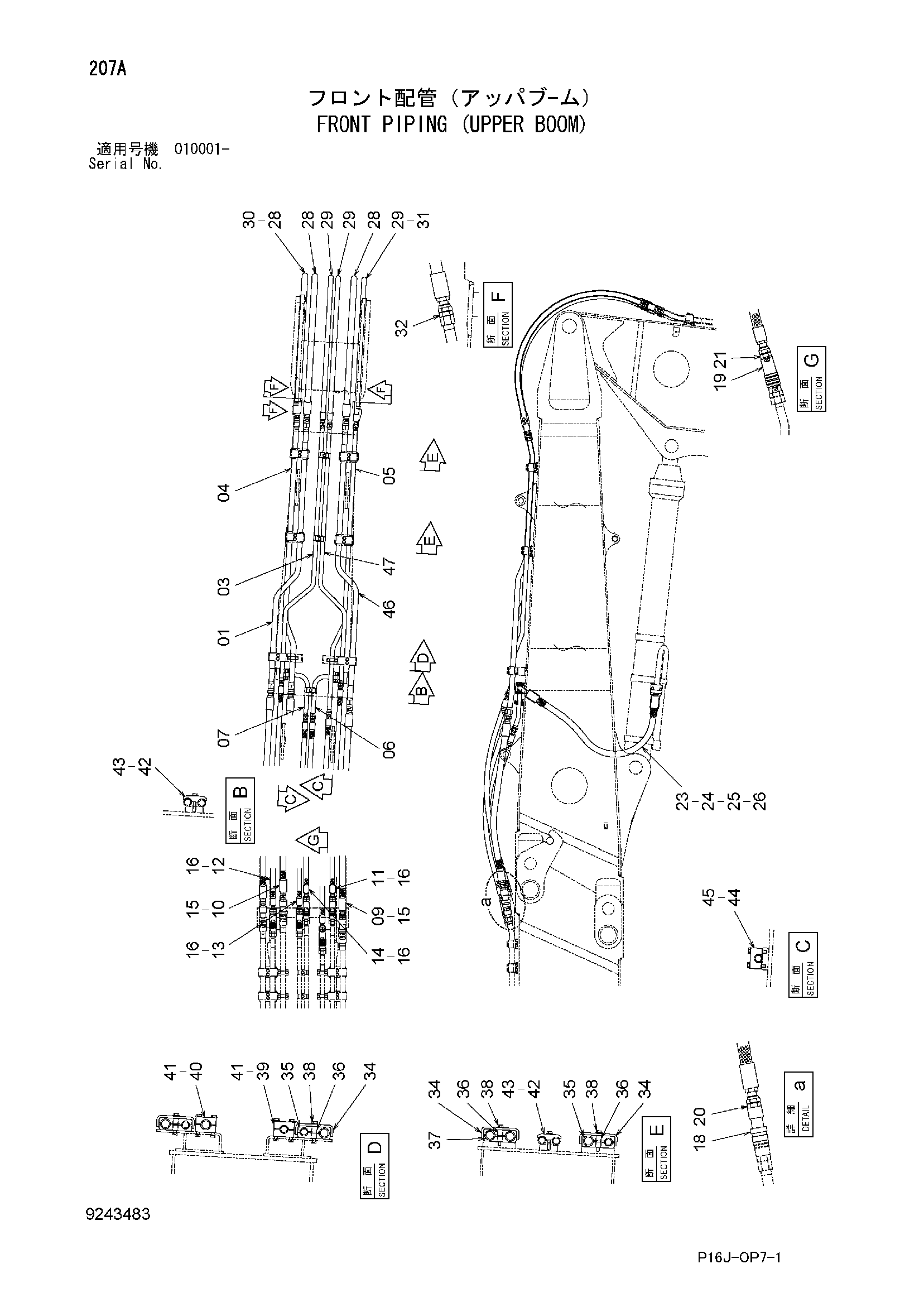

Заводская схема «Гидролинии рабочего оборудования (верхний стрела)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8097994 | Трубка | 1 |
| 03 | 8097996 | Трубка | 1 |
| 04 | 8097997 | Трубка | 1 |
| 05 | 8097998 | Трубка | 1 |
| 06 | 9762894 | Трубка | 1 |
| 07 | 9763273 | Трубка | 1 |
| 09 | 4625694 | Шланг | 2 |
| 10 | 4296702 | Шланг | 1 |
| 11 | 4625695 | Шланг | 2 |
| 12 | 4625696 | Шланг | 1 |
| 13 | 4625697 | Шланг | 1 |
| 14 | 4625698 | Шланг | 1 |
| 15 | 4187329 | Уплотнительное кольцо | 6 |
| 16 | 4187328 | Уплотнительное кольцо | 10 |
| 18 | 4613627 | Муфта | 3 |
| 19 | 4455882 | Самоуплотняющееся соединение | 5 |
| 20 | A853100 | Адаптер | 6 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 21 | A853188 | Адаптер | 5 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4625699 | Шланг | 2 |
| 24 | 4089703 | Разъёмный фланец | 8 |
| 25 | 4508805 | Уплотнительное кольцо | 4 |
| 26 | M341450 | Болт с внутренним шестигранником | 16 |
| 28 | 4488481 | Шланг | 3 |
| 29 | 4600693 | Шланг | 3 |
| 30 | 4187329 | Уплотнительное кольцо | 6 |
| 31 | 4187328 | Уплотнительное кольцо | 6 |
| 32 | A853100 | Адаптер | 3 |
| 32A | 970860 | Уплотнительное кольцо | 1 |
| 34 | 4304481 | Хомут трубки | 6 |
| 35 | 4304482 | Хомут | 8 |
| 36 | 4304539 | Проставка | 12 |
| 37 | 4337125 | Хомут | 4 |
| 38 | J271280 | Болт с шайбой | 12 |
| 38A | J901280 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 39 | 4334363 | Хомут трубки | 2 |
| 40 | 4334364 | Хомут трубки | 2 |
| 41 | J271280 | Болт с шайбой | 4 |
| 41A | J901280 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 42 | 4189860 | Хомут трубки | 3 |
| 43 | J271270 | Болт с шайбой | 3 |
| 43A | J901270 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 44 | 4612535 | Хомут трубки | 2 |
| 45 | J271270 | Болт с шайбой | 4 |
| 45A | J901270 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 46 | 8101965 | Трубка | 1 |
| 47 | 8102297 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
