Гидроцилиндр ковша (HD рукоять)(в-випер уплотнение) — HITACHI ZX450H

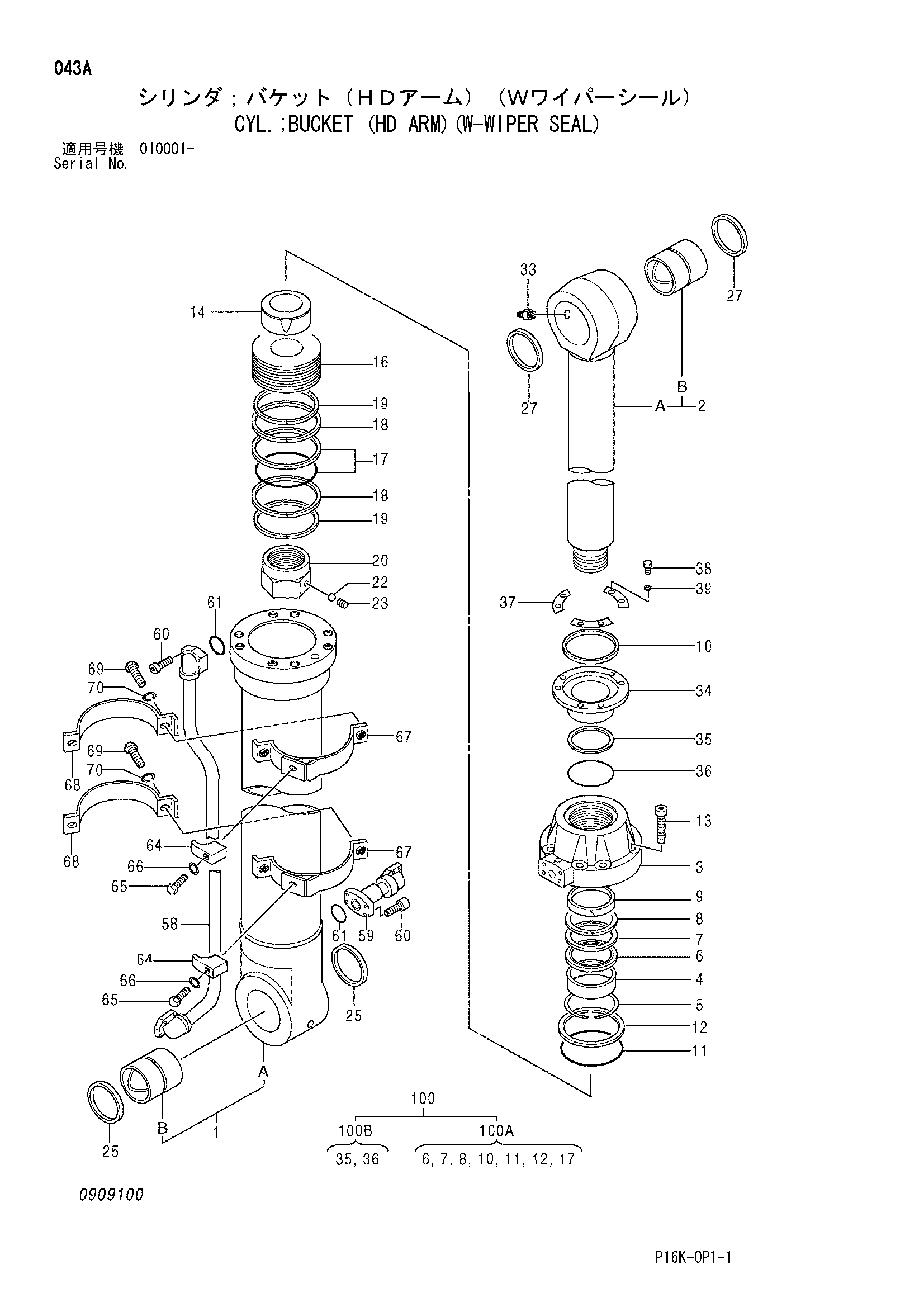

Заводская схема «Гидроцилиндр ковша (HD рукоять)(в-випер уплотнение)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4615819	Гидроцилиндр ковша	1
1	0704401	Трубка гидроцилиндр.в сборе	1
1B	0352905	Втулка пальца	1
2	0909101	Шток поршня в сборе	1
2B	0420102	Втулка пальца	1
3	0902101	Головка гидроцилиндра	1
4	0450506	Втулка	1
5	0133103	Стопорное кольцо	1
6	0450507	Кольцо	1
7	4069711	U-образная манжета	1
8	0262403	Опорное кольцо	1
9	0450508	Направляющее кольцо	1
10	4438199	Грязесъёмное кольцо	1
11	A811160	Уплотнительное кольцо	1
12	4170546	Опорное кольцо	1
13	0191412	Болт с внутренним шестигранником	8
14	0704404	Амортизирующий подшипник	1
16	0704405	Поршень	1
17	4170547	Кольцо уплотнение в сборе	1
18	0420109	Направляющее кольцо	2
19	0259307	Направляющее кольцо	2
20	0443902	Гайка	1
22	0353011	Стальной шарик	1
23	0353012	Установочный винт	1
25	4074008	Грязесъёмное кольцо	2
27	0420110	Грязесъёмное кольцо	2
33	J75481	Пресс-маслёнка	1
34	0902102	Держатель	1
35	0172504	У-ринг	1
36	A811130	Уплотнительное кольцо	1
37	0902103	Пластина	3
38	0850605	Болт	6
39	0360704	Пружинная шайба	6
58	0420404	Трубка	1
59	0420405	Соединение	1
60	0150616	Болт с внутренним шестигранником	8
61	984614	Уплотнительное кольцо	2
64	0309219	Хомут трубки	2
65	0224115	Болт	2
66	0208516	Пружинная шайба	2
67	0352719	Лента	2
68	0352721	Лента	2
69	J901035	Болт	4
70	A590910	Шайба	4
100	4614816	Комплект уплотнений	1
100A	4438681	Комплект уплотнений	1
100B	4614424	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
