Электрический тип управление детали (правый и левый рукоятка) — HITACHI ZX450H

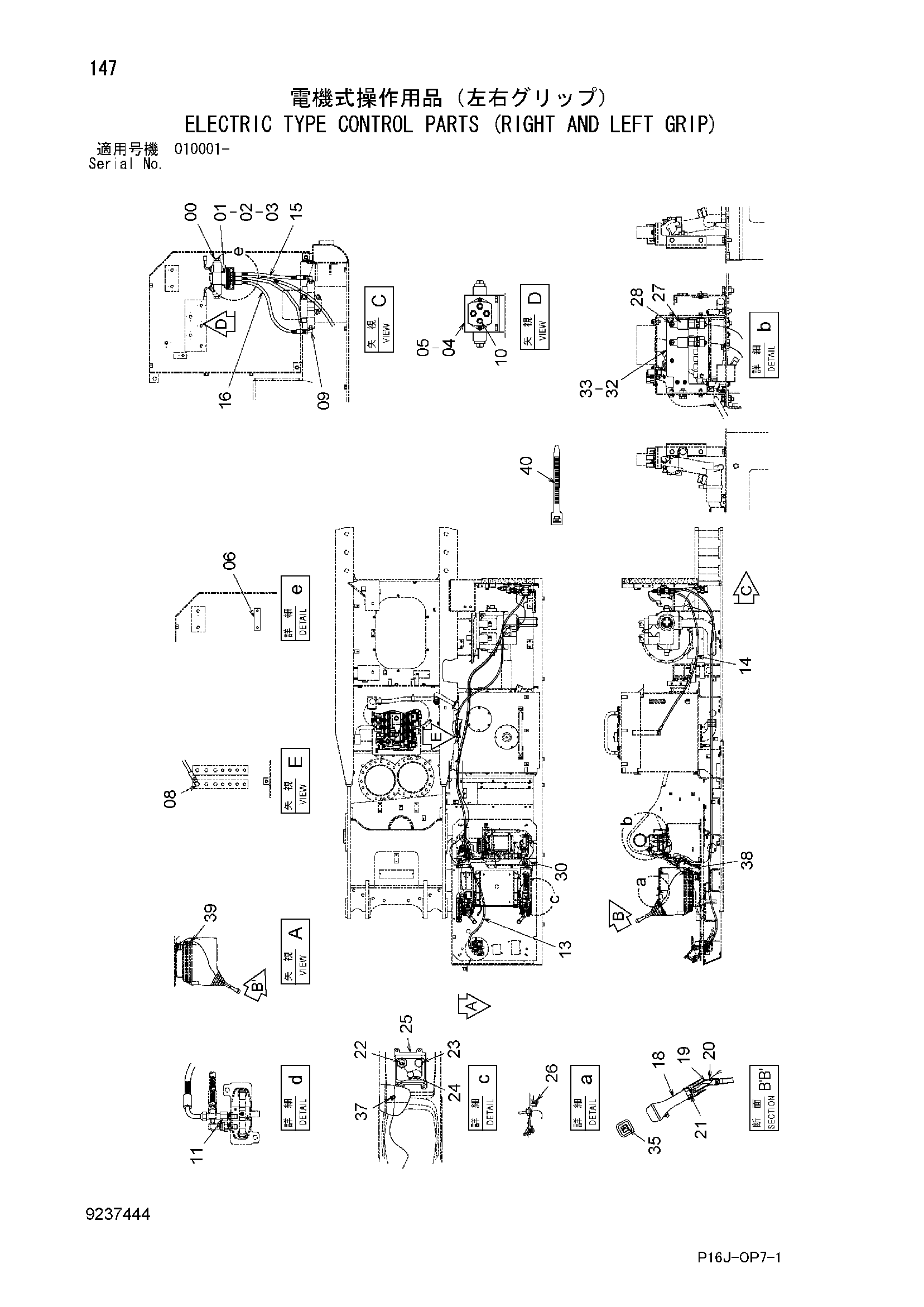

Заводская схема «Электрический тип управление детали (правый и левый рукоятка)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4350150 | Электромагнитный клапан | 1 |
| 01 | J780625 | Болт с внутренним шестигранником | 2 |
| 02 | M500605 | Гайка | 2 |
| 03 | A590906 | Пружинная шайба | 2 |
| 04 | 4291461 | Кронштейн | 1 |
| 05 | J271020 | Болт с шайбой | 2 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4197441 | Седло винта | 1 |
| 08 | A852333 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4215650 | Адаптер | 4 |
| 11 | 4246672 | Соединительный штуцер | 1 |
| 13 | 4401964 | Шланг | 1 |
| 14 | 4375305 | Шланг | 1 |
| 15 | 4442428 | Шланг | 1 |
| 16 | 4375294 | Шланг | 1 |
| 18 | 4319774 | Рукоятка | 2 |
| 19 | 9739222 | Рычаг | 2 |
| 20 | 487081 | Резиновая втулка | 2 |
| 21 | J952014 | Гайка | 2 |
| 22 | 4242001 | Выключатель тумблер | 1 |
| 23 | 4294437 | Колпачок | 1 |
| 24 | 4385236 | Колпачок | 1 |
| 25 | 3091842 | Панель | 1 |
| 26 | 4452613 | Самонарезающий винт | 4 |
| 27 | 4414207 | Реле | 2 |
| 28 | J460614 | Винт с шайбой | 2 |
| 30 | 2046242 | Жгут проводов | 1 |
| 32 | 8082783 | Кронштейн | 1 |
| 33 | J260616 | Болт с шайбой | 4 |
| 33A | J900616 | Болт | 1 |
| 33B | A590106 | Плоская шайба | 1 |
| 35 | 4455930 | Информационная табличка | 1 |
| 37 | 4300351 | Ленточный зажим | 2 |
| 38 | 4121859 | Ленточный зажим | 4 |
| 39 | 4055312 | Ленточный зажим | 10 |
| 40 | 4163044 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
