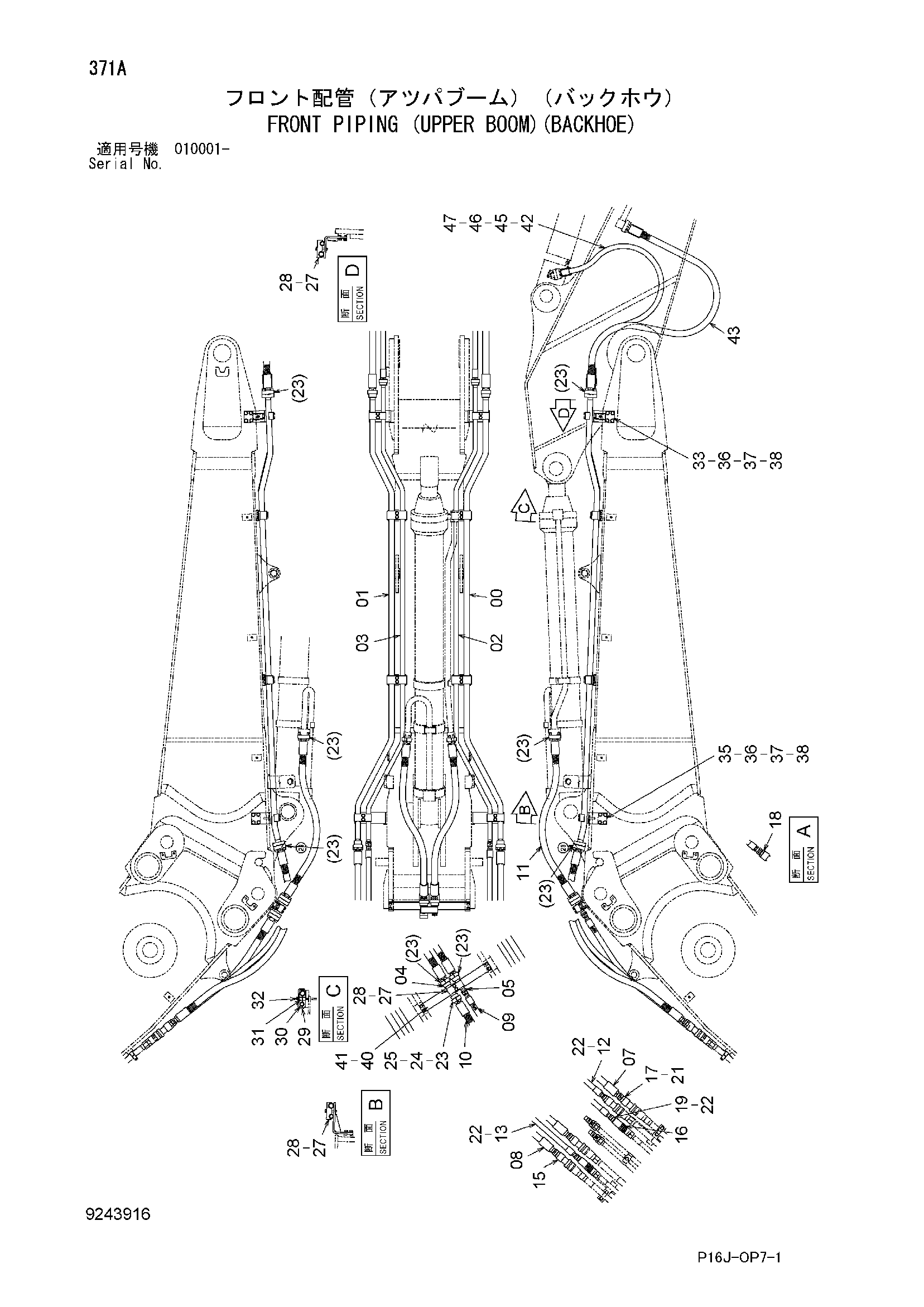

Гидролинии рабочего оборудования (верхний стрела)(экскаватор) — HITACHI ZX450H

Заводская схема «Гидролинии рабочего оборудования (верхний стрела)(экскаватор)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8098209	Трубка	1
01	8098210	Трубка	1
02	8098211	Трубка	1
03	8098212	Трубка	1
04	9762777	Трубка	1
05	9762778	Трубка	1
07	4626379	Шланг	1
08	4626380	Шланг	1
09	4626381	Шланг	1
10	4626382	Шланг	1
11	4626383	Шланг	2
12	4626384	Шланг	1
13	4359114	Шланг	1
15	4613627	Муфта	4
16	4455882	Самоуплотняющееся соединение	2
17	A853100	Адаптер	3
17A	970860	Уплотнительное кольцо	1
18	A853108	Адаптер	1
18A	970860	Уплотнительное кольцо	1
19	A853188	Адаптер	2
19A	4506429	Уплотнительное кольцо	1
21	4187329	Уплотнительное кольцо	3
22	4187328	Уплотнительное кольцо	6
23	4089703	Разъёмный фланец	18
24	4508805	Уплотнительное кольцо	9
25	M341450	Болт с внутренним шестигранником	36
27	4249565	Хомут трубки	5
28	J271285	Болт с шайбой	10
28A	J901285	Болт	1
28B	J222012	Шайба	1
29	4304481	Хомут трубки	4
30	4304482	Хомут	8
31	4304539	Проставка	8
32	J271280	Болт с шайбой	8
32A	J901280	Болт	1
32B	J222012	Шайба	1
33	8098471	Кронштейн	2
35	8097147	Кронштейн	2
36	J901430	Болт	16
37	A590914	Пружинная шайба	16
38	A590114	Плоская шайба	16
40	9763370	Кронштейн	1
41	J271030	Болт с шайбой	4
41A	J901030	Болт	1
41B	J222010	Шайба	1
42	4627862	Шланг	2
43	4626385	Шланг	2
45	4085560	Разъёмный фланец	4
46	966993	Уплотнительное кольцо	2
47	M341240	Болт с внутренним шестигранником	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
