Верхний стрела — HITACHI ZX450H

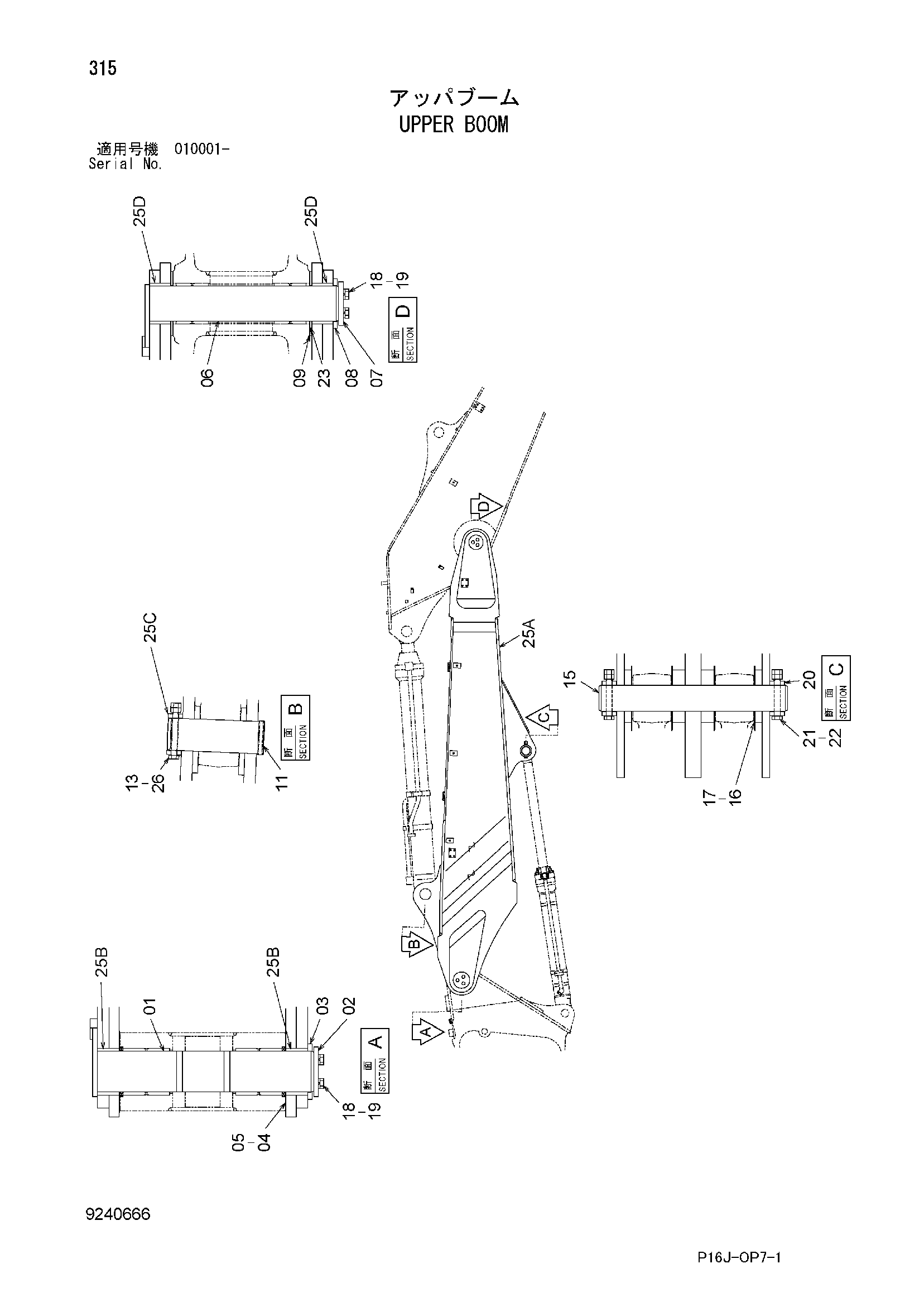

Заводская схема «Верхний стрела» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8096790 | Палец | 1 |
| 02 | 4622128 | Ограничитель | 1 |
| 03 | 4622129 | Шайба | 1 |
| 04 | 4622126 | Упорная пластина 1.0mm | 2 |
| 05 | 4622127 | Упорная пластина 2.0mm | 1 |
| 06 | 8043311 | Палец | 1 |
| 07 | 4206989 | Ограничитель | 1 |
| 08 | 4040931 | Шайба | 1 |
| 09 | 4232239 | Регулировочная шайба 1.2mm | 2 |
| 11 | 3038825 | Палец | 1 |
| 13 | J951020 | Гайка | 2 |
| 15 | 3102602 | Палец | 1 |
| 16 | 4444284 | Упорная пластина 1.0mm | 4 |
| 17 | 4444285 | Упорная пластина 2.0mm | 2 |
| 18 | J912050 | Болт | 6 |
| 19 | A590920 | Пружинная шайба | 6 |
| 20 | 4067720 | Ограничитель | 2 |
| 21 | 4435126 | Стопорный палец | 2 |
| 22 | J950020 | Гайка | 4 |
| 23 | 4479444 | Пластина | 2 |
| 25 | 8100350 | Стрела верхний | 1 |
| 25A | 6022881 | Стрела верхний | 1 |
| 25B | 4622122 | Втулка | 2 |
| 25C | 4205110 | Ограничитель | 1 |
| 25D | 4439033 | Втулка | 2 |
| 26 | 4435584 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
