Основные гидролинии (3)(с слов обратный клапан) — HITACHI ZX450H

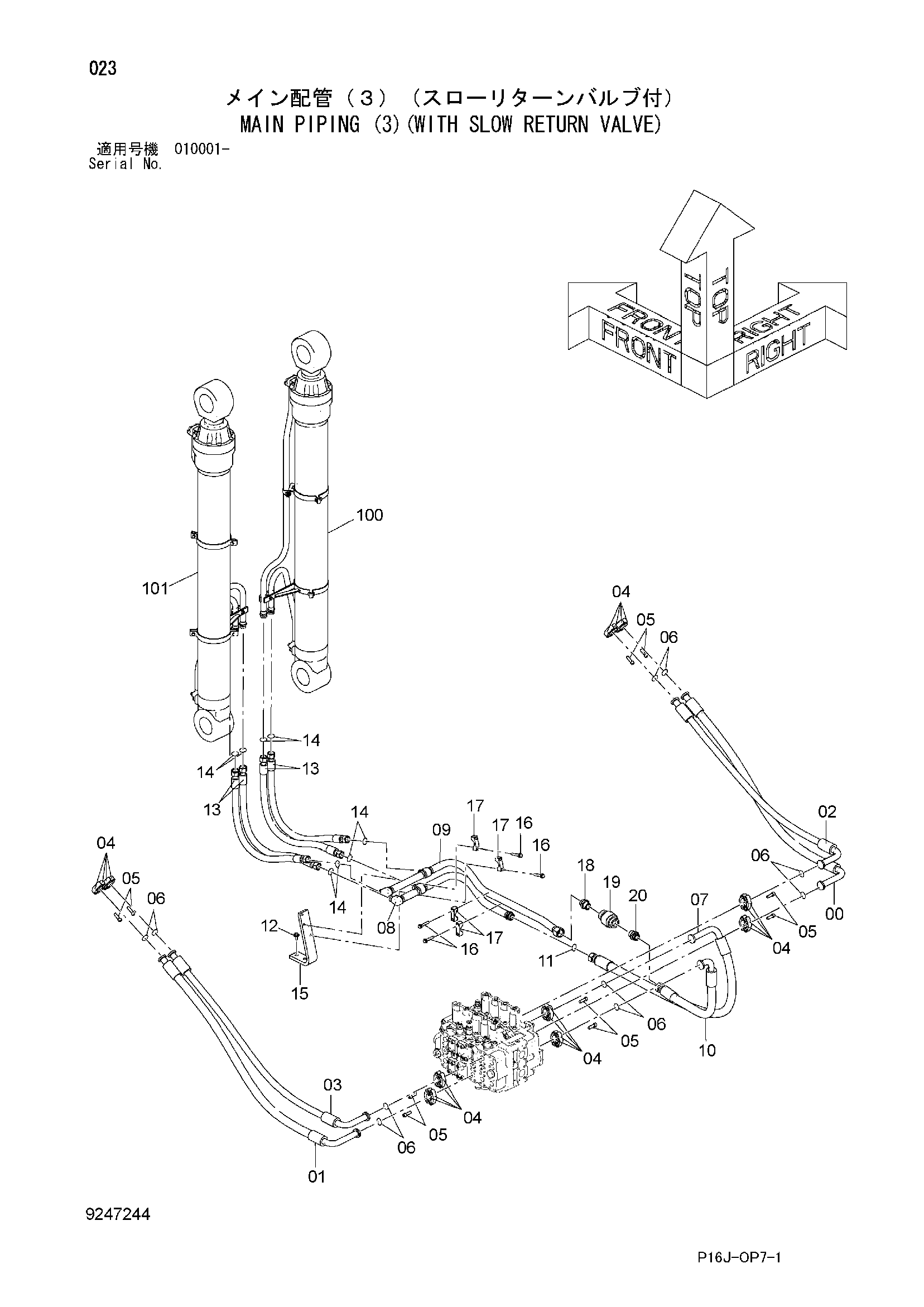

Заводская схема «Основные гидролинии (3)(с слов обратный клапан)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4345280 | Шланг | 1 |
| 01 | 4345281 | Шланг | 1 |
| 02 | 4369991 | Шланг | 1 |
| 03 | 9155746 | Шланг в сборе | 1 |
| 03A | 4369990 | Шланг | 1 |
| 03B | 4044420 | Защитный кожух | 4 |
| 04 | 4089703 | Разъёмный фланец | 20 |
| 05 | M341445 | Болт с внутренним шестигранником | 40 |
| 06 | 4508805 | Уплотнительное кольцо | 10 |
| 07 | 4622883 | Шланг | 1 |
| 08 | 8066121 | Трубка | 1 |
| 09 | 8069756 | Трубка | 1 |
| 10 | 4621043 | Шланг | 1 |
| 11 | 4187329 | Уплотнительное кольцо | 1 |
| 12 | J281235 | Болт с шайбой | 2 |
| 12A | J901235 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
| 13 | 4373396 | Шланг | 4 |
| 14 | 4187328 | Уплотнительное кольцо | 8 |
| 15 | 3078970 | Кронштейн | 1 |
| 16 | J271275 | Болт с шайбой | 8 |
| 16A | J901275 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4334364 | Хомут трубки | 4 |
| 18 | 4238881 | Адаптер | 1 |
| 18A | 970860 | Уплотнительное кольцо | 1 |
| 19 | 4241767 | Клапан замедленного возврата | 1 |
| 20 | 4241768 | Адаптер | 1 |
| 100 | 4621782 | Гидроцилиндр. стрела (правый) | 1 |
| 101 | 4621783 | Гидроцилиндр. стрела (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
