Поворот трубопроводы (экскаватор)(рукоять) — HITACHI ZX450H

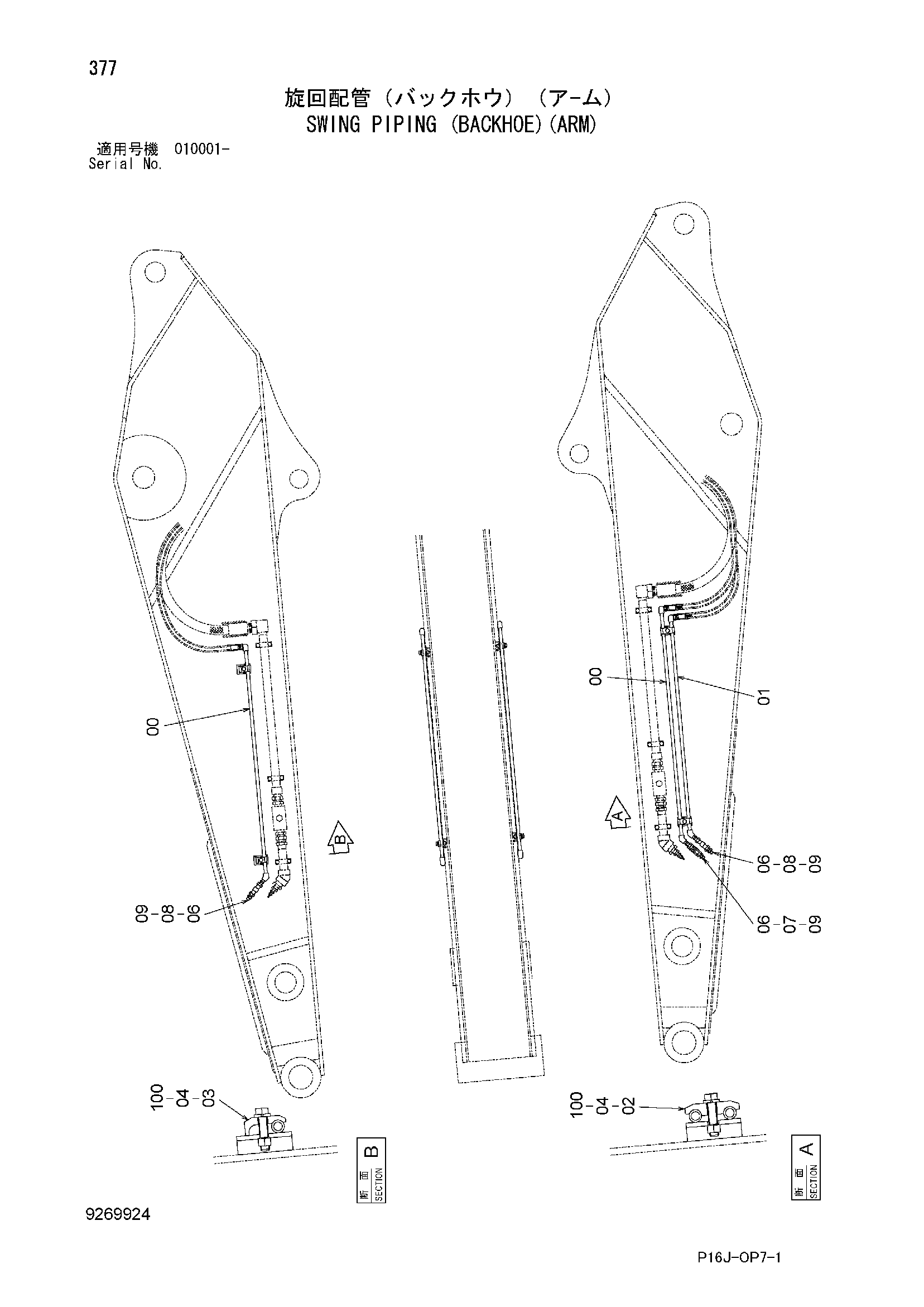

Заводская схема «Поворот трубопроводы (экскаватор)(рукоять)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9752935 | Трубка | 2 |
| 01 | 9752902 | Трубка | 1 |
| 02 | 4189858 | Хомут трубки | 2 |
| 03 | 4190124 | Хомут трубки | 2 |
| 04 | J271250 | Болт с шайбой | 4 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 94-1702 | Адаптер | 3 |
| 07 | 4232933 | Самоуплотняющееся соединение | 1 |
| 07A | 4644532 | Пылезащитный колпачок | 1 |
| 07B | 4644533 | Пылезащитный колпачок | 1 |
| 08 | 4059552 | Самоуплотняющееся соединение | 2 |
| 08A | 4644532 | Пылезащитный колпачок | 1 |
| 08B | 4644533 | Пылезащитный колпачок | 1 |
| 09 | 94-1302 | Адаптер | 3 |
| 11 | 94-2023 | Пробка | 1 |
| 100 | 9749939 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
