Гидролинии рабочего оборудования (мулти-пурпосе стрела, удлинённый вылет демонтажный передний) — HITACHI ZX450H

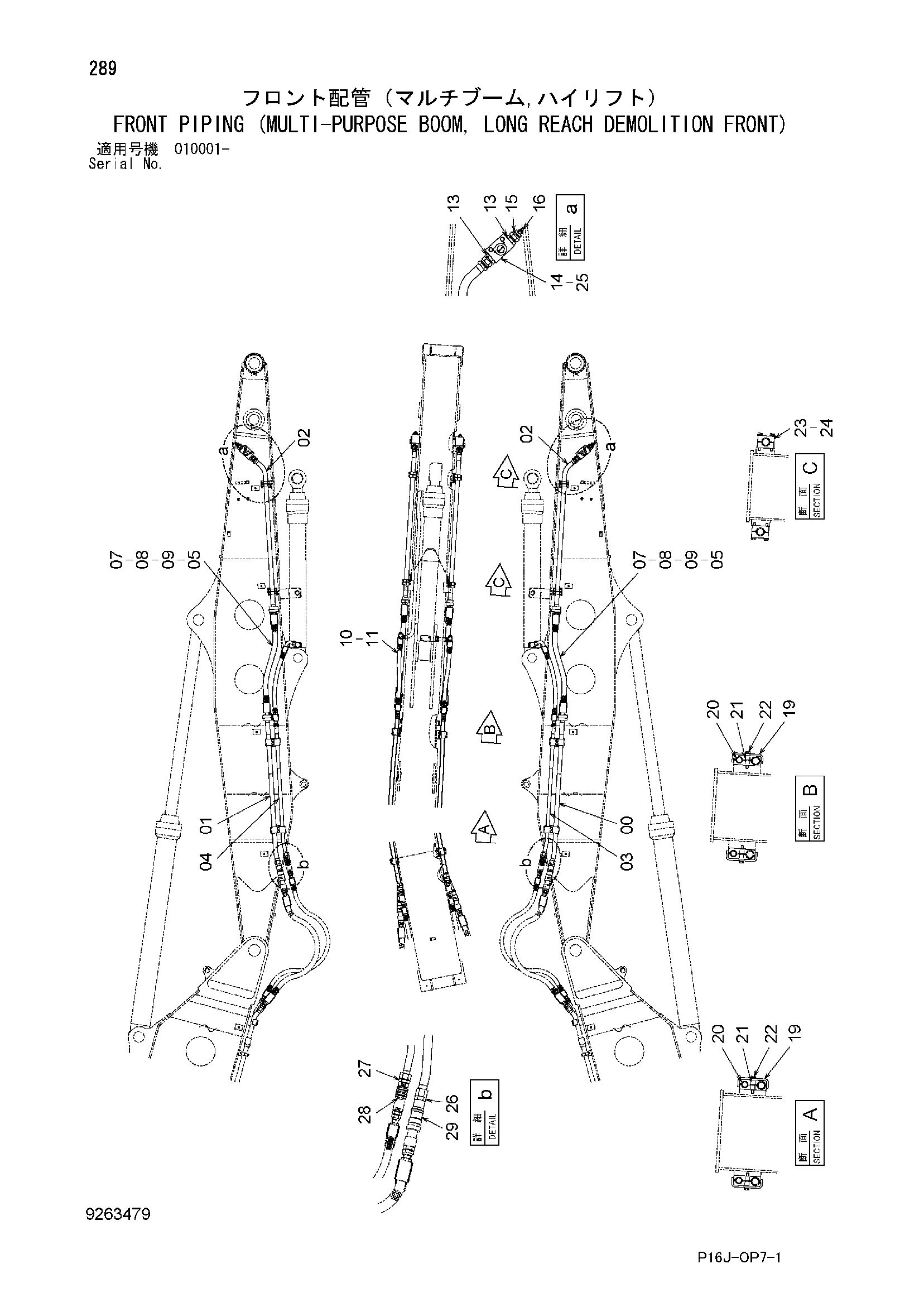

Заводская схема «Гидролинии рабочего оборудования (мулти-пурпосе стрела, удлинённый вылет демонтажный передний)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103809 | Трубка | 1 |
| 01 | 8103808 | Трубка | 1 |
| 02 | 9762881 | Трубка | 2 |
| 03 | 8103810 | Трубка | 1 |
| 04 | 8103811 | Трубка | 1 |
| 05 | 4650112 | Шланг | 2 |
| 07 | 4089703 | Разъёмный фланец | 8 |
| 08 | 4508805 | Уплотнительное кольцо | 4 |
| 09 | M341450 | Болт с внутренним шестигранником | 16 |
| 10 | 4187328 | Уплотнительное кольцо | 4 |
| 11 | 4624404 | Шланг | 2 |
| 13 | 4042035 | Адаптер | 4 |
| 13A | 970860 | Уплотнительное кольцо | 1 |
| 14 | 4475437 | Запорный клапан | 2 |
| 15 | 4437280 | Колпачок | 2 |
| 16 | 4381187 | Воздушный клапан | 2 |
| 19 | 4304481 | Хомут трубки | 4 |
| 20 | 4304482 | Хомут | 8 |
| 21 | 4304539 | Проставка | 8 |
| 22 | J271280 | Болт с шайбой | 8 |
| 22A | J901280 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4334364 | Хомут трубки | 16 |
| 24 | J271280 | Болт с шайбой | 16 |
| 24A | J901280 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | J271095 | Болт с шайбой | 4 |
| 25A | J901095 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4622416 | Адаптер | 2 |
| 26A | 970860 | Уплотнительное кольцо | 1 |
| 27 | A853180 | Адаптер | 2 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 4455883 | Самоуплотняющееся соединение | 2 |
| 29 | 4613628 | Муфта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
