Верхний стрела (экскаватор) — HITACHI ZX450H

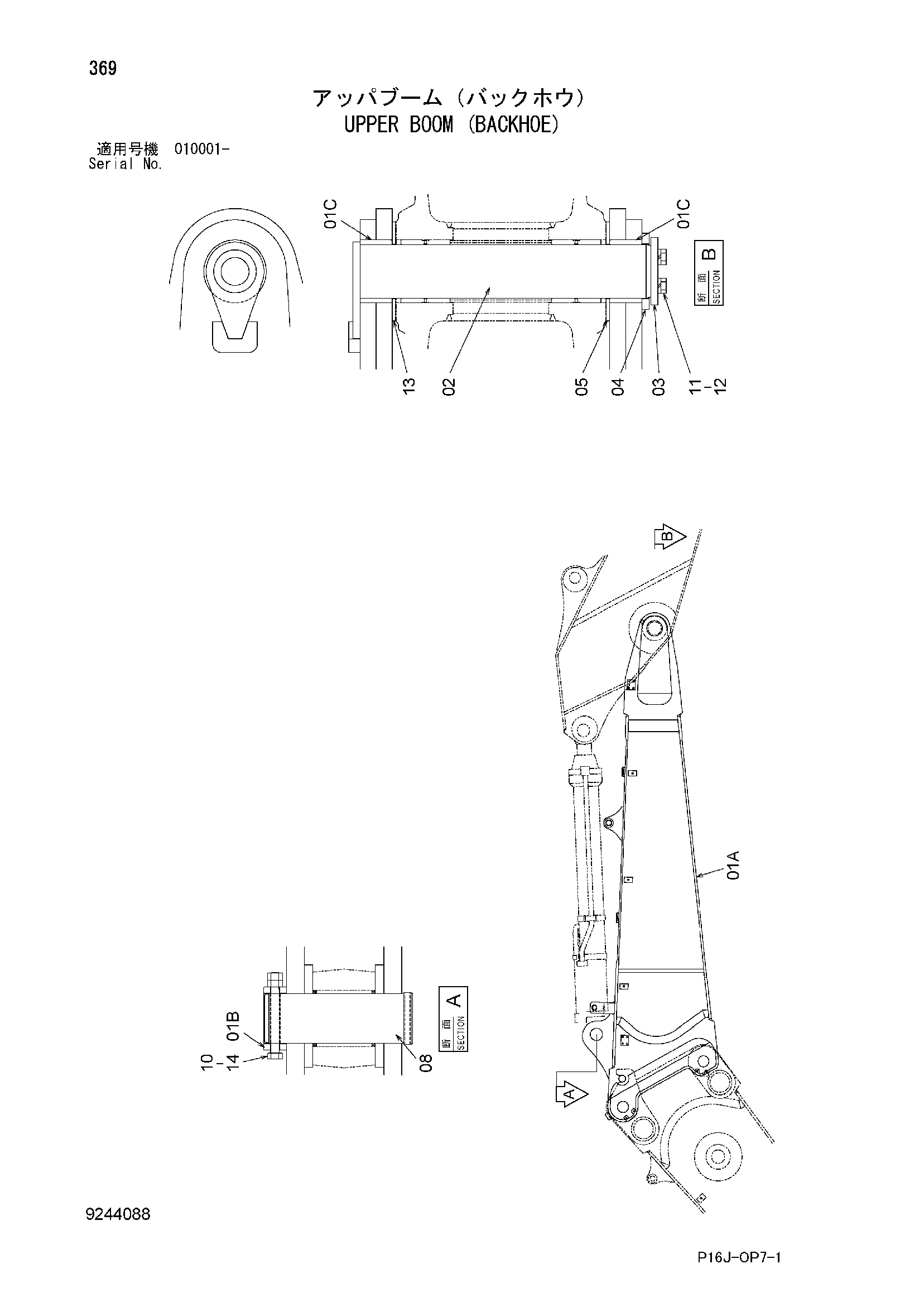

Заводская схема «Верхний стрела (экскаватор)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8100351 | Стрела верхний | 1 |
| 01A | 6023154 | Стрела верхний | 1 |
| 01B | 4205110 | Ограничитель | 1 |
| 01C | 4439033 | Втулка | 2 |
| 02 | 8043311 | Палец | 1 |
| 03 | 4206989 | Ограничитель | 1 |
| 04 | 4040931 | Шайба | 1 |
| 05 | 4232239 | Регулировочная шайба 1.2mm | 2 |
| 08 | 3038825 | Палец | 1 |
| 10 | J951020 | Гайка | 2 |
| 11 | J912050 | Болт | 3 |
| 12 | A590920 | Пружинная шайба | 3 |
| 13 | 4479444 | Пластина | 2 |
| 14 | 4435584 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
