Гидроцилиндр. позиционирование — HITACHI ZX450H

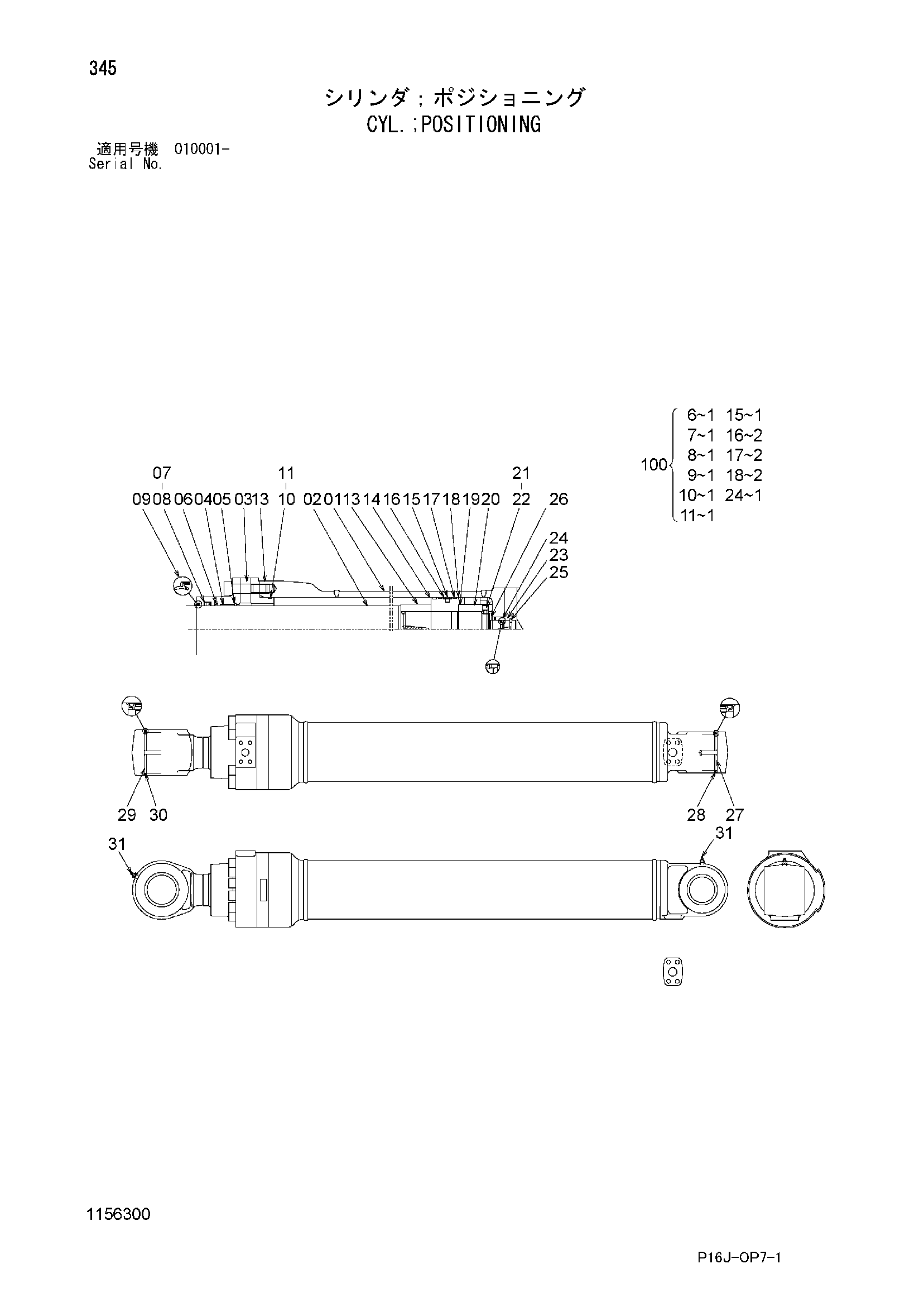

Заводская схема «Гидроцилиндр. позиционирование» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4658116 | Гидроцилиндр. позиционирование | 1 | |
| 1 | 1156301 | Трубка гидроцилиндр.в сборе | 1 |
| 1B | 4332285 | Втулка | 2 |
| 2 | 1156302 | Шток поршня в сборе | 1 |
| 2B | 4397791 | Втулка пальца | 2 |
| 3 | 0908403 | Головка гидроцилиндра | 1 |
| 4 | 0309204 | Втулка | 1 |
| 5 | 0236905 | Стопорное кольцо | 1 |
| 6 | 0789106 | Кольцо буффер | 1 |
| 7 | 0667404 | U-образная манжета | 1 |
| 8 | 0667405 | Опорное кольцо | 1 |
| 9 | 0667406 | Грязесъёмное кольцо | 1 |
| 10 | A811145 | Уплотнительное кольцо | 1 |
| 11 | 0482606 | Опорное кольцо | 1 |
| 12 | 0714306 | Болт с внутренним шестигранником | 12 |
| 13 | 1156304 | Подшипник амортизатор | 1 |
| 14 | 0867306 | Поршень | 1 |
| 15 | 0237218 | Уплотнительное кольцо | 1 |
| 16 | 0482609 | Опорное кольцо | 2 |
| 17 | 1102003 | Направляющее кольцо | 2 |
| 18 | 0237220 | Направляющее кольцо | 2 |
| 19 | 0373414 | Регулировочная шайба | 1 |
| 20 | 0867308 | Гайка | 1 |
| 21 | 0352715 | Установочный винт | 1 |
| 22 | 0104404 | Шарик | 1 |
| 23 | 0492210 | Амортизирующий подшипник | 1 |
| 24 | 0937410 | Уплотнение амортизатор | 1 |
| 25 | 0492212 | Ограничитель | 2 |
| 26 | 0492213 | Стопорное кольцо | 1 |
| 28 | 4067902 | Грязесъёмное кольцо | 2 |
| 30 | 4067901 | Пылезащитное уплотнение | 2 |
| 31 | 0952505 | Штуцер | 2 |
| 100 | 1156303 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
