Пилотные гидролинии (4-1)<450, H, MT, MTH> — HITACHI ZX450H

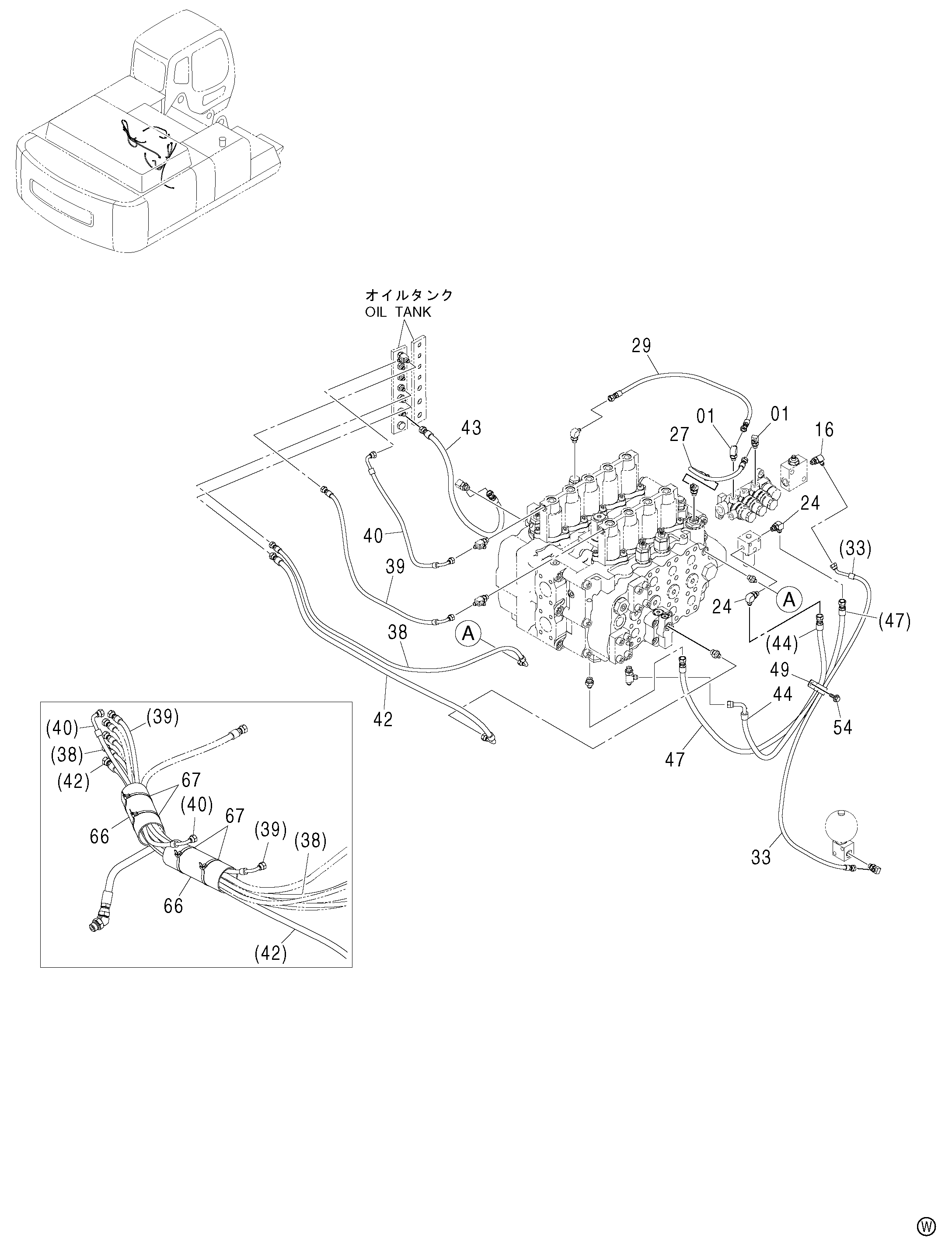

Заводская схема «Пилотные гидролинии (4-1)<450, H, MT, MTH>» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852322 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852322 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852323 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4451995 | Шланг | 1 |
| 29 | 4437292 | Шланг | 1 |
| 33 | 4458532 | Шланг (PH) | 1 |
| 38 | 4459253 | Шланг (D3) | 1 |
| 39 | 4437591 | Шланг (D40) | 1 |
| 40 | 4452811 | Шланг | 1 |
| 42 | 4445272 | Шланг (LD4) | 1 |
| 43 | 4437622 | Шланг (LD5) | 1 |
| 44 | 4458533 | Шланг (1A) | 1 |
| 47 | 4459254 | Шланг (1B) | 1 |
| 49 | 4192035 | Зажим | 1 |
| 54 | J021025 | Болт с шайбой | 1 |
| 54 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 66 | 4219918 | Резиновая втулка | 2 |
| 67 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
