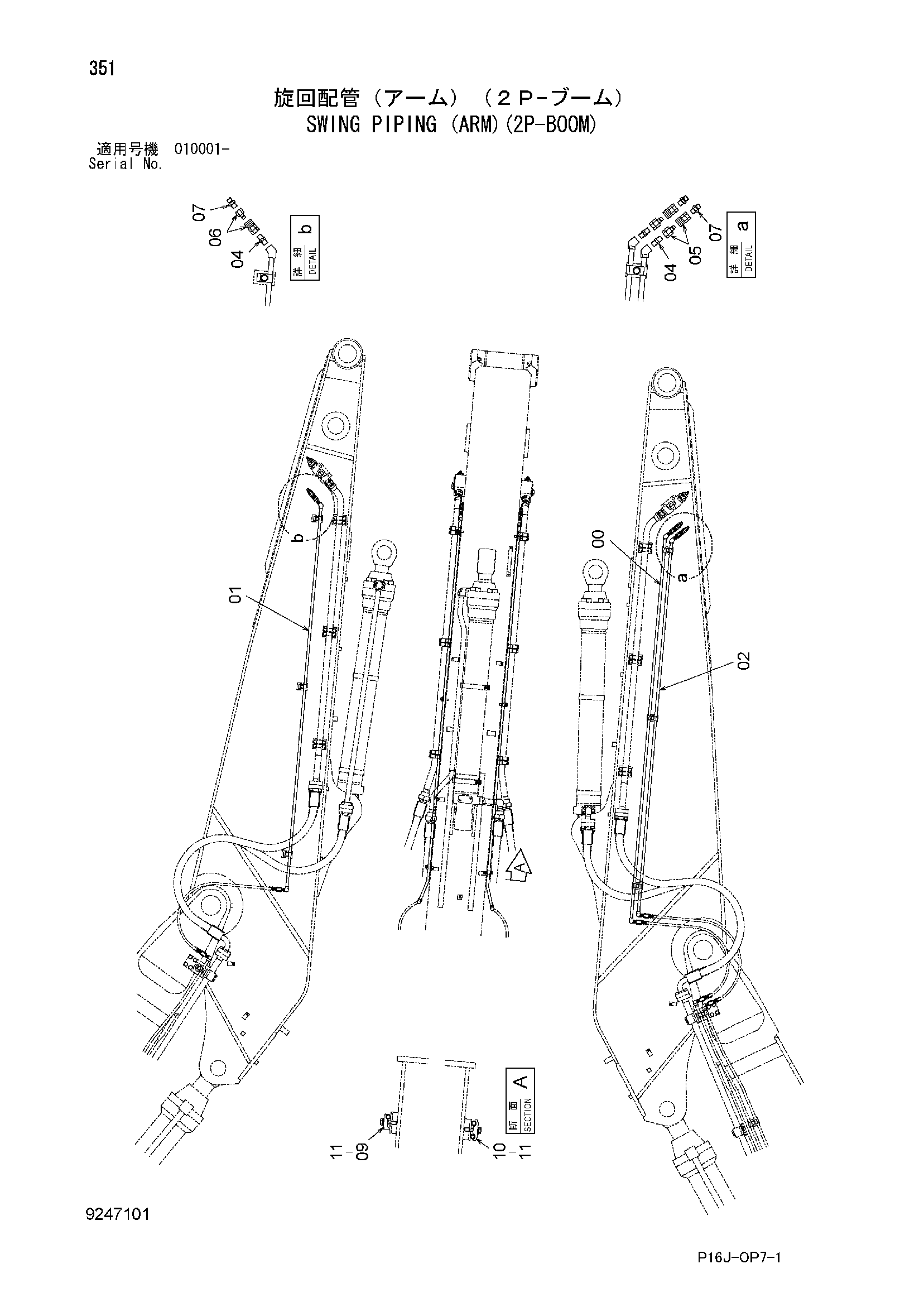

Поворот трубопроводы (рукоять)(2P-BOOM) — HITACHI ZX450H
Заводская схема «Поворот трубопроводы (рукоять)(2P-BOOM)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8097080 | Трубка | 1 |
| 01 | 8097081 | Трубка | 1 |
| 02 | 8097089 | Трубка | 1 |
| 04 | 94-1702 | Адаптер | 3 |
| 05 | 4059552 | Самоуплотняющееся соединение | 2 |
| 05A | 4644532 | Пылезащитный колпачок | 1 |
| 05B | 4644533 | Пылезащитный колпачок | 1 |
| 06 | 4232933 | Самоуплотняющееся соединение | 1 |
| 06A | 4644532 | Пылезащитный колпачок | 1 |
| 06B | 4644533 | Пылезащитный колпачок | 1 |
| 07 | 94-1302 | Адаптер | 3 |
| 09 | 4190124 | Хомут трубки | 3 |
| 10 | 4189858 | Хомут трубки | 3 |
| 11 | J271250 | Болт с шайбой | 6 |
| 11A | J901250 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
