Поворот трубопроводы (8m рукоять) — HITACHI ZX450H

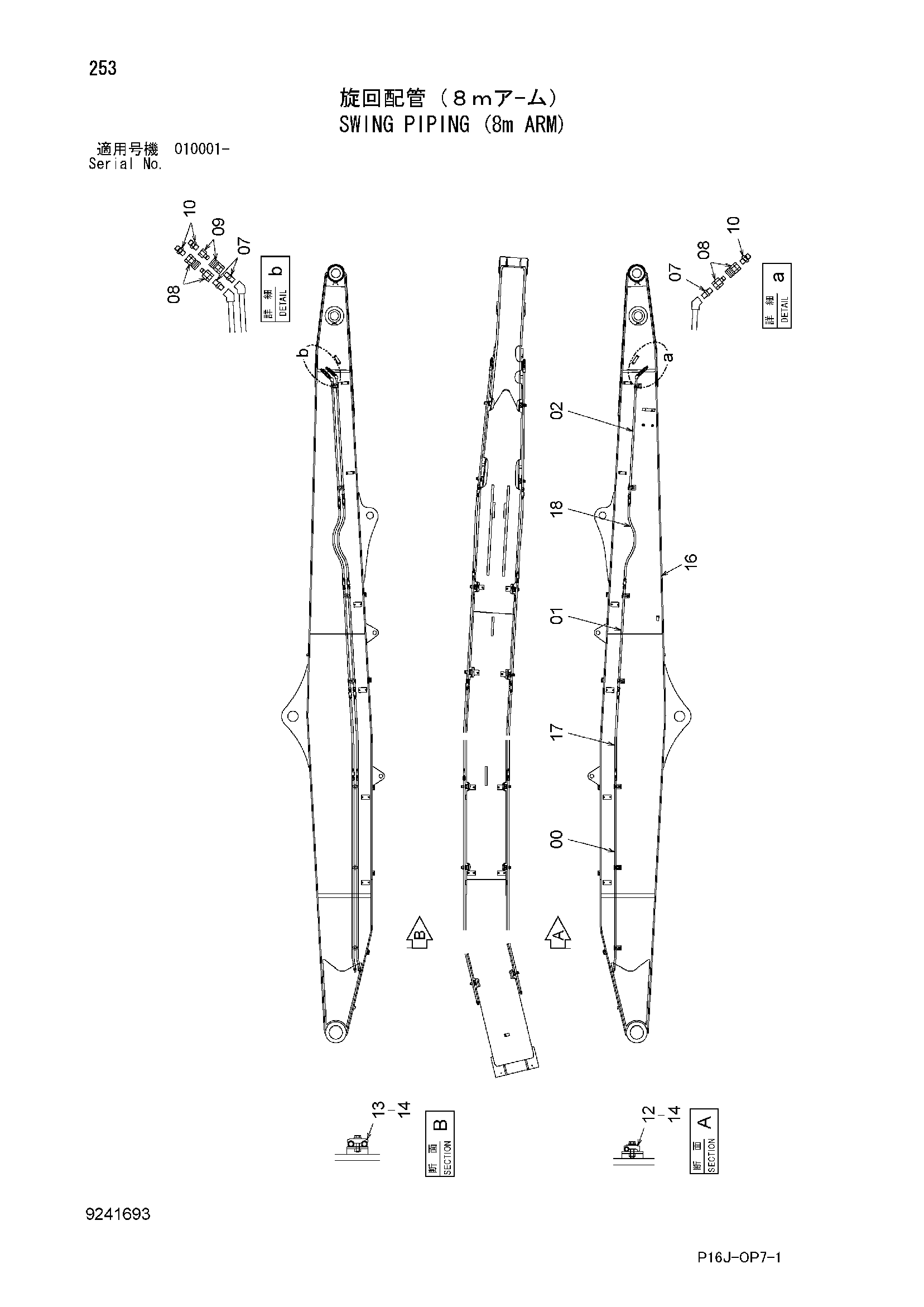

Заводская схема «Поворот трубопроводы (8m рукоять)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762917 | Трубка | 3 |
| 01 | 9762918 | Трубка | 3 |
| 02 | 9762919 | Трубка | 3 |
| 07 | 94-1702 | Адаптер | 3 |
| 08 | 4059552 | Самоуплотняющееся соединение | 2 |
| 08A | 4644532 | Пылезащитный колпачок | 1 |
| 08B | 4644533 | Пылезащитный колпачок | 1 |
| 09 | 4232933 | Самоуплотняющееся соединение | 1 |
| 09A | 4644532 | Пылезащитный колпачок | 1 |
| 09B | 4644533 | Пылезащитный колпачок | 1 |
| 10 | 94-1302 | Адаптер | 3 |
| 12 | 4190124 | Хомут трубки | 7 |
| 13 | 4189858 | Хомут трубки | 7 |
| 14 | J271250 | Болт с шайбой | 14 |
| 14A | J901250 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 17 | 4646706 | Шланг | 3 |
| 18 | 4646685 | Шланг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
