Трубопроводы системы смазки (HD стрела) — HITACHI ZX450H

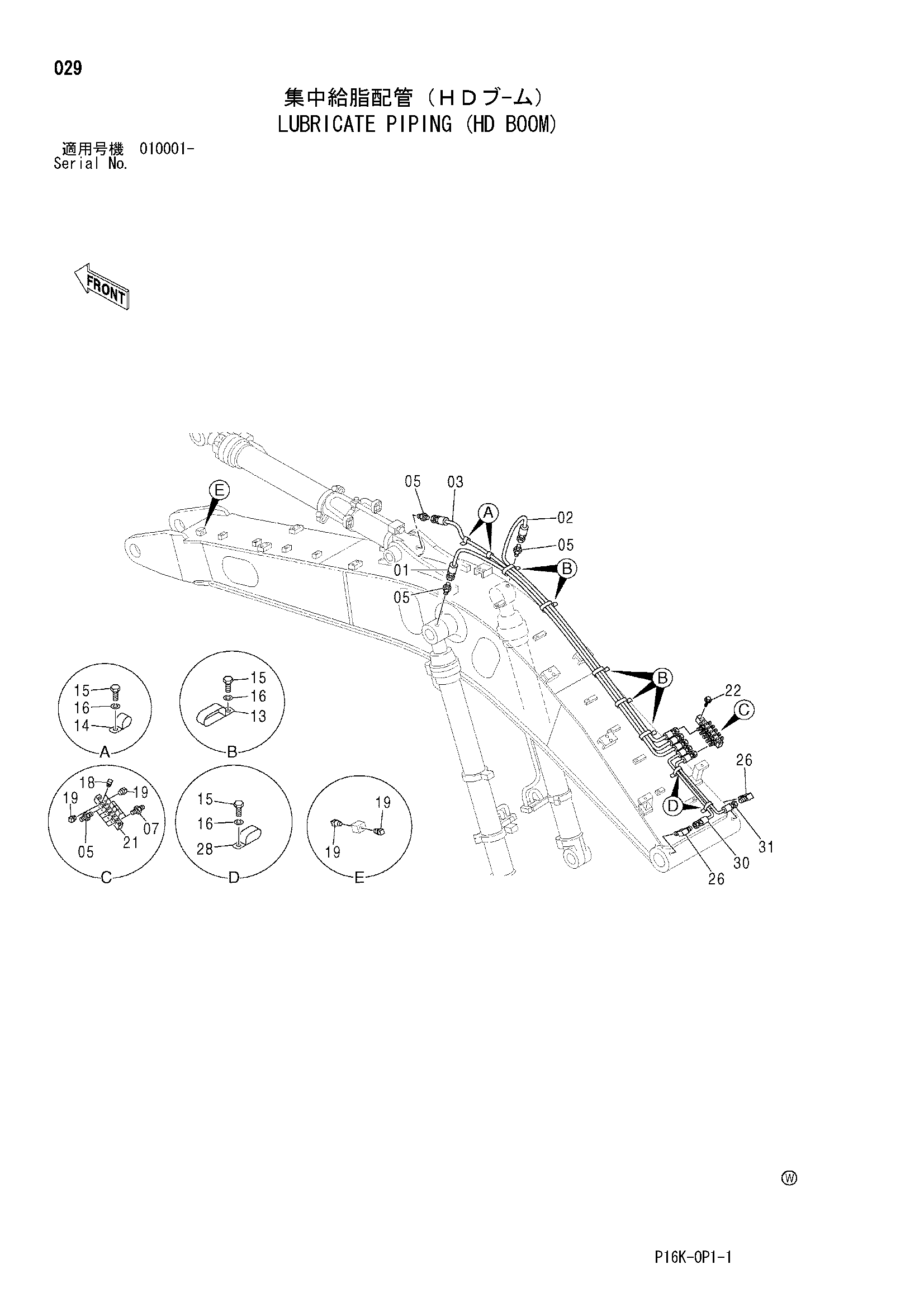

Заводская схема «Трубопроводы системы смазки (HD стрела)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4218064 | Нейлоновый шланг | 1 |
| 02 | 4297236 | Нейлоновый шланг | 1 |
| 03 | 4289772 | Нейлоновый шланг | 1 |
| 05 | 4154651 | Адаптер | 8 |
| 07 | J75482 | Пресс-маслёнка | 5 |
| 13 | 4252877 | Зажим | 5 |
| 14 | 4190261 | Зажим | 2 |
| 15 | J901016 | Болт | 9 |
| 16 | A590910 | Пружинная шайба | 9 |
| 18 | 94-2022 | Пробка | 6 |
| 19 | 94-2023 | Пробка | 4 |
| 21 | 4466640 | Блок | 1 |
| 22 | J011050 | Болт с шайбой | 2 |
| 22 | J271050 замена: J901050 | Болт с шайбой | 2 |
| 26 | 4154656 | Угловой штуцер | 2 |
| 28 | 4192018 | Зажим | 2 |
| 30 | 4317872 | Нейлоновый шланг | 1 |
| 31 | 4450779 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
