Гидроцилиндр рукояти (STD. стрела, H стрела)[экскаватор] — HITACHI ZX450H

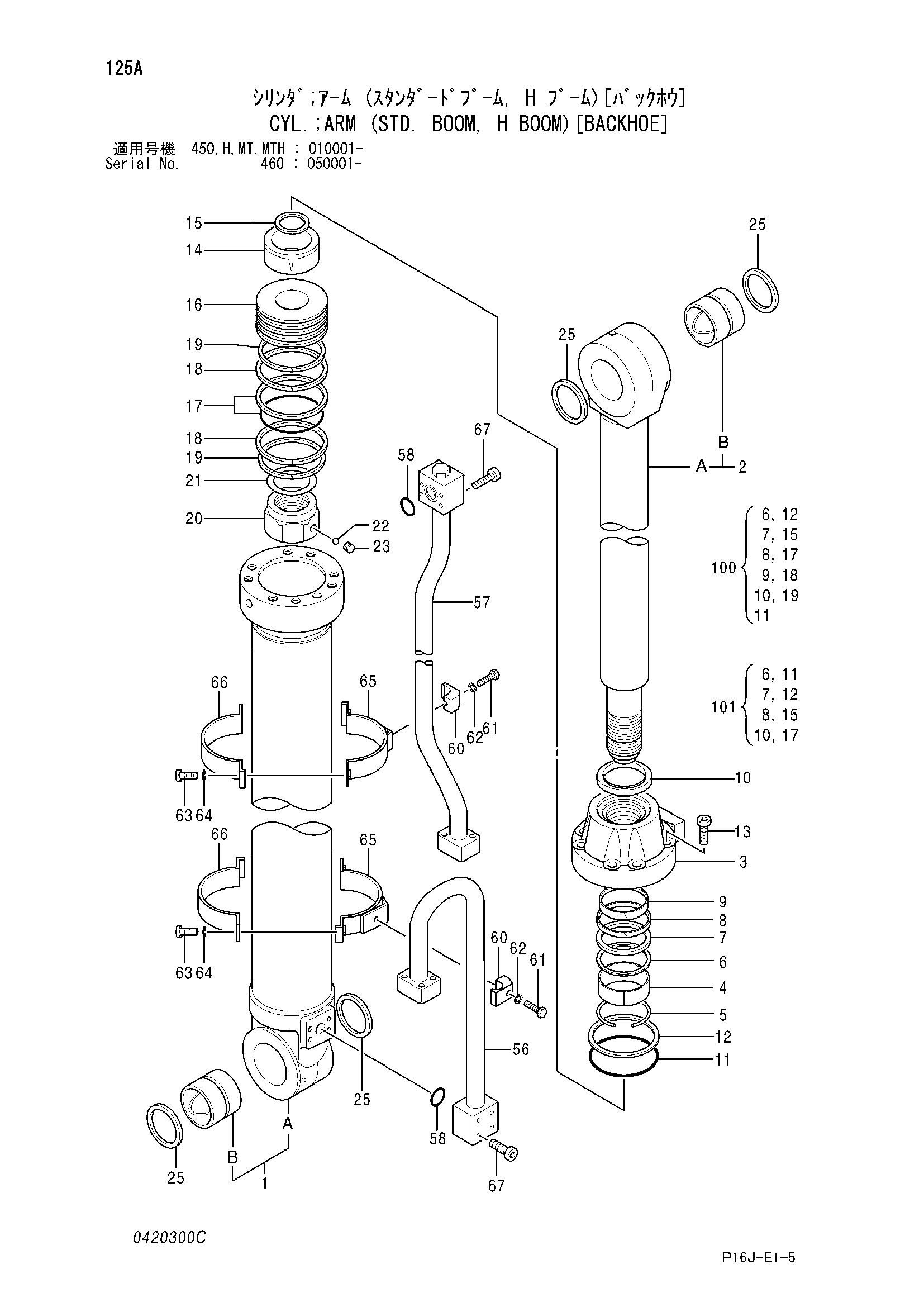

Заводская схема «Гидроцилиндр рукояти (STD. стрела, H стрела)[экскаватор]» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4310243	Гидроцилиндр рукояти	1
1-25	4340512	Гидроцилиндр.(пипелесс)	1
1	0420301	Труба гидроцилиндра в сборе	1
1B	0420102	Втулка пальца	1
2	0420302	Шток поршня в сборе	1
2B	0420102	Втулка пальца	1
3	0420303	Головка гидроцилиндра	1
4	0353004	Втулка	1
5	0133709	Стопорное кольцо	1
6	0353005	Кольцо	1
7	0191405	U-образная манжета	1
8	0257005	Опорное кольцо	1
9	0417605	Кольцо	1
10	4437982	Грязесъёмное кольцо	1
11	A811180	Уплотнительное кольцо	1
12	0242507	Опорное кольцо	1
13	0353013	Болт с внутренним шестигранником	8
14	0420304	Амортизирующий подшипник	1
15	0420310	Уплотнение	1
16	0420306	Поршень	1
17	0242510	Кольцо уплотнение в сборе	1
18	0420307	Направляющее кольцо	2
19	0242512	Направляющее кольцо	2
20	0353009	Гайка	1
21	0353010	Регулировочная шайба	1
22	0353011	Стальной шарик	1
23	0353012	Установочный винт	1
25	0420110	Грязесъёмное кольцо	4
56	0420308 замена: 0909002	Трубка	1
56	0909002	Трубка	1
57	0420309 замена: 0420311	Трубка	1
57	0420311	Трубка	1
58	955612	Уплотнительное кольцо	2
60	0353016 замена: 0972307	Хомут трубки	2
60	0972307	Хомут трубки	2
61	0254312	Болт	2
62	A590914	Пружинная шайба	2
63	0408815	Болт	4
64	0325913	Шайба	4
65	0353017	Лента	2
66	0353018	Лента	2
67	0353019	Болт с внутренним шестигранником	8
67	0158883	Болт с внутренним шестигранником	8
100	4340621	Комплект уплотнений	1
101	4438679	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
