Гидроцилиндр стрелы (левый) — HITACHI ZX450H

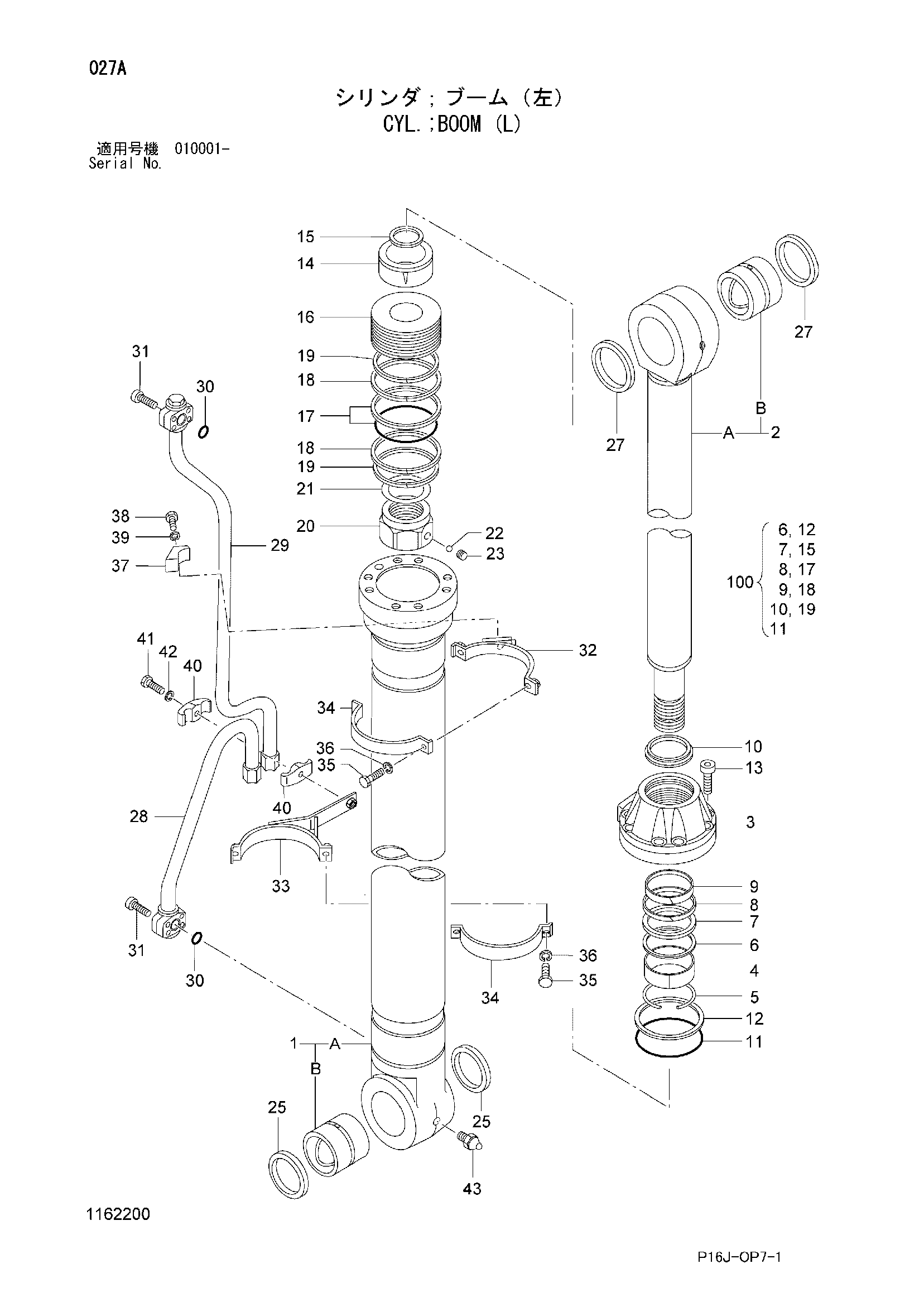

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4621783	Гидроцилиндр стрелы (левый)	1
1	1162101	Труба гидроцилиндра в сборе	1
1B	0420112	Втулка пальца	1
2	1162102	Шток поршня в сборе	1
2B	0420104	Втулка пальца	1
3	1162103	Головка гидроцилиндра	1
4	0353004	Втулка	1
5	0133709	Стопорное кольцо	1
6	0353005	Кольцо	1
7	0191405	U-образная манжета	1
8	0257005	Опорное кольцо	1
9	0417605	Направляющее кольцо	1
10	4437982	Грязесъёмное кольцо	1
11	A811180	Уплотнительное кольцо	1
12	0242507	Опорное кольцо	1
13	4104472	Болт с внутренним шестигранником	8
14	0420304	Амортизирующий подшипник	1
15	0420310	Уплотнение	1
16	0420306	Поршень	1
17	0242510	Уплотнительное кольцо	1
18	0420307	Направляющее кольцо	2
19	0242512	Кольцо	2
20	0353009	Гайка	1
21	0353010	Регулировочная шайба	1
22	0353011	Стальной шарик	1
23	0353012	Установочный винт	1
25	4337631	Грязесъёмное кольцо	2
27	0420111	Грязесъёмное кольцо	2
28	1162201	Трубка	1
29	1162202	Трубка	1
30	984614	Уплотнительное кольцо	2
31	M341236	Болт с внутренним шестигранником	8
32	0977707	Лента	1
33	1162106	Лента	1
34	0353018	Лента	2
35	J901035	Болт	4
36	A590910	Шайба	4
37	0309219	Хомут трубки	1
38	0224115	Болт	1
39	0208516	Пружинная шайба	1
40	0236915	Держатель	2
41	0236916	Болт	1
42	A590914	Пружинная шайба	1
43	J75481	Пресс-маслёнка	1
100	4438679	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
