Гидролинии рабочего оборудования (BE стрела) — HITACHI ZX450H

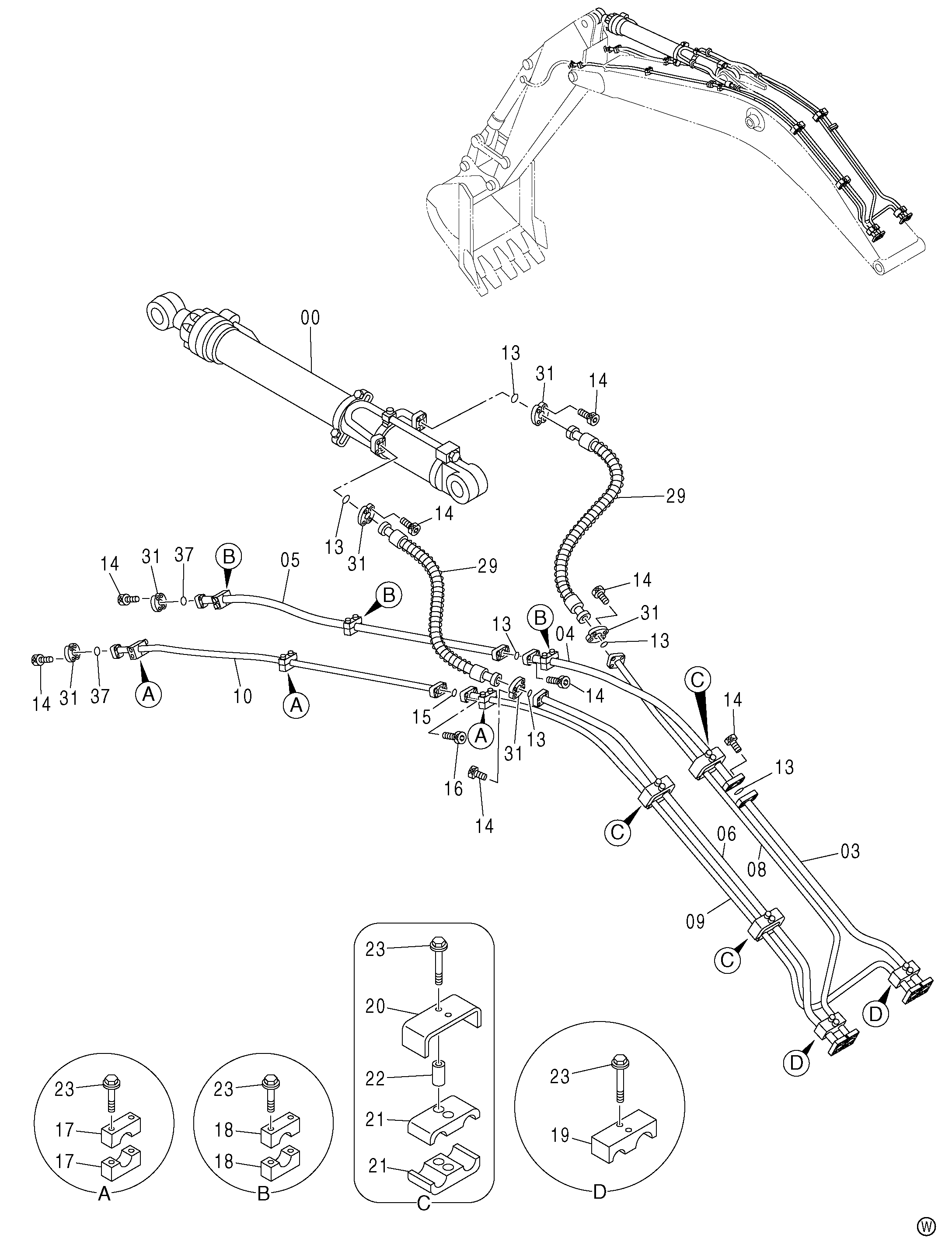

Заводская схема «Гидролинии рабочего оборудования (BE стрела)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310243 | Гидроцилиндр рукояти | 1 |
| 03 | 8093101 | Трубка | 1 |
| 04 | 8093102 | Трубка | 1 |
| 05 | 8093103 | Трубка | 1 |
| 06 | 8093104 | Трубка | 1 |
| 08 | 8093105 | Трубка | 1 |
| 09 | 7044773 | Трубка | 1 |
| 10 | 8093106 | Трубка | 1 |
| 13 | 4508805 | Уплотнительное кольцо | 6 |
| 14 | M341450 | Болт с внутренним шестигранником | 32 |
| 15 | 966993 | Уплотнительное кольцо | 1 |
| 16 | M341240 | Болт с внутренним шестигранником | 4 |
| 17 | 4334363 | Хомут трубки | 6 |
| 18 | 4334364 | Хомут трубки | 6 |
| 19 | 4249565 | Хомут трубки | 2 |
| 20 | 4304481 | Хомут трубки | 3 |
| 21 | 4304482 | Хомут | 6 |
| 22 | 4304539 | Проставка | 6 |
| 23 | J271285 | Болт с шайбой | 22 |
| 23A | J901285 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 29 | 4607870 | Шланг | 2 |
| 31 | 4089703 | Разъёмный фланец | 12 |
| 37 | 4508805 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
