Пилотные гидролинии (поток производительность селектор) — HITACHI ZX450H

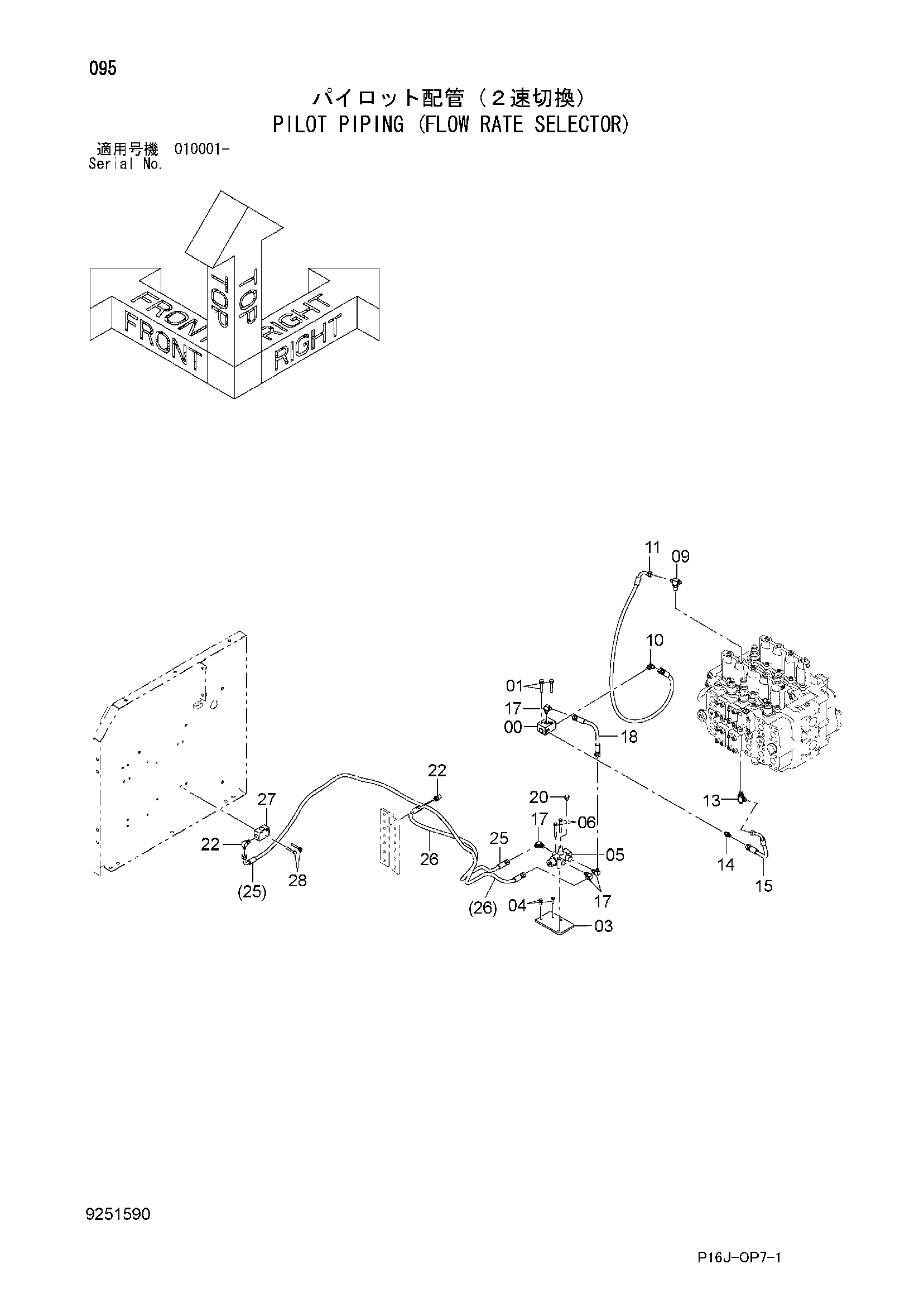

Заводская схема «Пилотные гидролинии (поток производительность селектор)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4195759 | Челночный клапан | 1 |
| 01 | J271060 | Болт с шайбой | 2 |
| 01A | J901060 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 9762161 | Кронштейн | 1 |
| 04 | J260825 | Болт с шайбой | 2 |
| 04A | J900825 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 9218376 | Электромагнитный клапан | 1 |
| 06 | J260870 | Болт с шайбой | 2 |
| 06A | J900870 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 09 | 4450662 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852223 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4218430 | Шланг | 1 |
| 13 | A852433 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852123 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4229857 | Шланг | 1 |
| 17 | A852323 | Угловой штуцер | 4 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4269831 | Шланг | 1 |
| 20 | A885002 | Пробка | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852323 | Угловой штуцер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4313350 | Шланг | 1 |
| 26 | 4269845 | Шланг | 1 |
| 27 | 4203447 | Челночный клапан | 1 |
| 28 | J260855 | Болт с шайбой | 2 |
| 28A | J900855 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 29 | 4327315 | Защитный кожух | 10 |
| 31 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
