Рукоять 8.0m (мулти-порпосе стрела, удлинённый вылет демонтажный передний) — HITACHI ZX450H

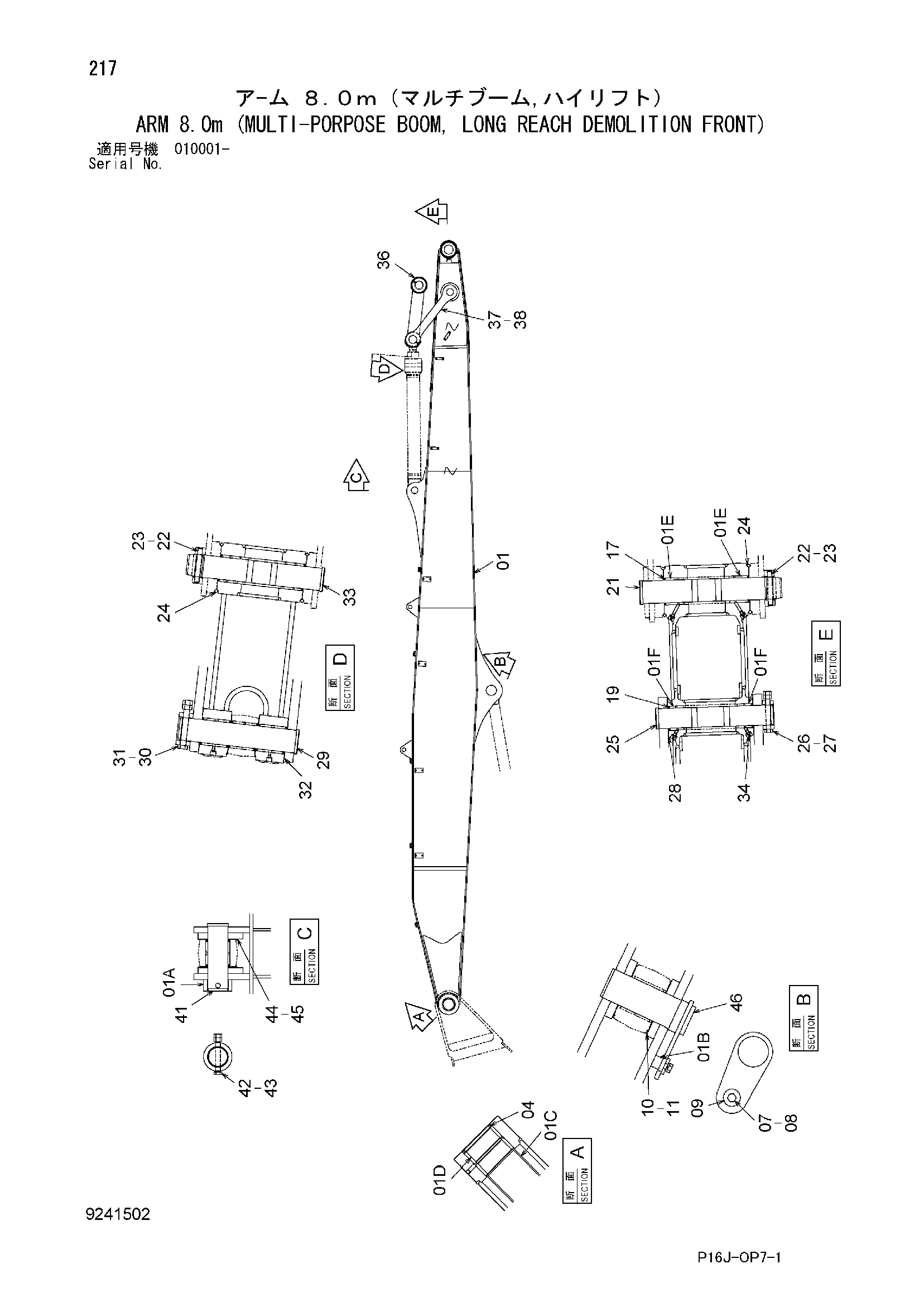

Заводская схема «Рукоять 8.0m (мулти-порпосе стрела, удлинённый вылет демонтажный передний)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7048297	Рукоять	1
01A	4435239	Ограничитель	1
01B	4438594	Седло винта	1
01C	4334122	Проставка	1
01D	3055205	Втулка	2
01E	4409178	Втулка	2
01F	4409122	Втулка	2
01G	7050737	Рукоять в сборе	1
04	4251752	Пылезащитное уплотнение	2
07	J921840	Болт	1
08	J257218	Пружинная шайба	1
09	4441471	Пластина	1
10	4445635	Упорная пластина 1.0mm	2
11	4445636	Упорная пластина 2.0mm	1
17	4067902	Пылезащитное уплотнение	2
19	4084578	Пылезащитное уплотнение	2
21	3088577	Палец	1
22	4454560	Палец	2
23	4454561	Кольцо	2
24	4089028	Уплотнительное кольцо	4
25	3088579	Палец	1
26	4435124	Стопорный палец	1
27	J950016	Гайка	2
28	4450011	Упорная пластина 1.0mm	2
29	3088581	Палец	1
30	4435126	Стопорный палец	1
31	J950020	Гайка	2
32	4450012	Упорная пластина 1.0mm	4
33	3088580	Палец	1
34	J75481	Пресс-маслёнка	4
36	8091963	Тяга	1
37	3057230	Тяга	1
38	8082975	Тяга	1
41	3088578	Палец	1
42	4435124	Стопорный палец	1
43	J950016	Гайка	2
44	4444288	Упорная пластина 1.0mm	2
45	4444289	Упорная пластина 1.0mm	1
46	8080628	Палец	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
