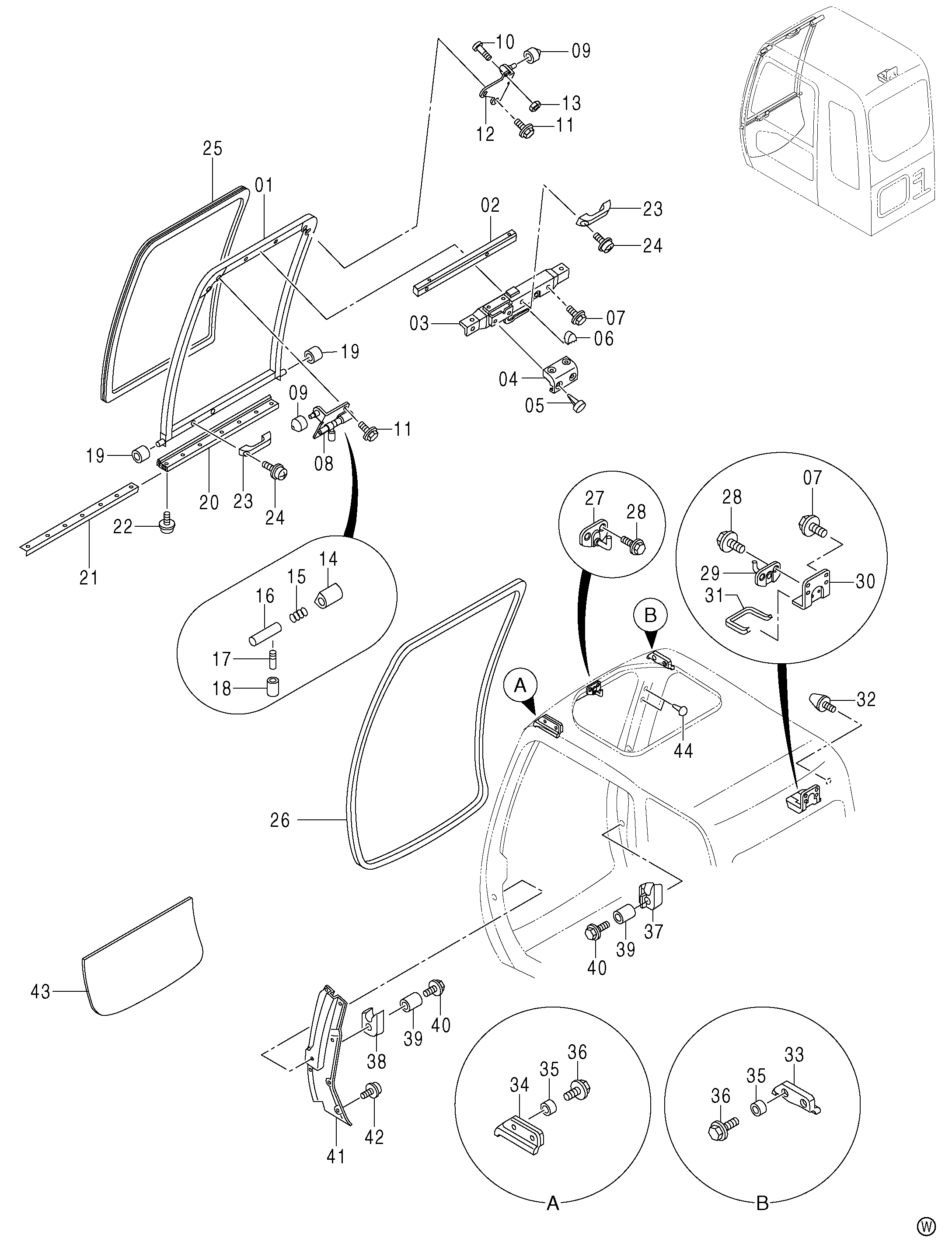

Кабина (4)<450, 460, MT> — HITACHI ZX450H

Заводская схема «Кабина (4)<450, 460, MT>» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01-24	4453689	Передний окно в сборе	1
01	4456217	Рама окно	1
02	4456218	Седло винта	1
03	4456219	Лоок в сборе	1
04	4456220	Крышка	1
05	4456221	Зажим	4
06	4456222	Крышка	1
07	4372225	Болт с шайбой	4
08	4456223	Кронштейн	1
09	4456224	Ролик	2
10	4456225	Винт	1
11	4372219	Болт с шайбой	4
12	4456226	Кронштейн	1
13	J230006	Гайка	1
14	4456227	Крышка	1
15	494918	Пружина A	1
16	4403327	Вал	1
17	4295480	Рычаг	1
18	4295876	Крышка	1
19	4204558	Ролик	2
20	4456228	Резиновая прокладка	1
21	4456229	Пластина	1
22	4372214	Самонарезающий винт	4
23	4204579	Рукоятка	2
24	J460616	Винт с шайбой	4
25	4448306	Стекло (бровн)	1
25	4602562	Стекло (греен)	1
26	4456230	Резиновая прокладка	1
27	4456231	Стрикер F	1
28	4372210	Винт с шайбой	4
29	4456232	Стрикер R	1
30	4456233	Кронштейн	1
31	4456234	Резиновая прокладка	1
32	4204586	Ограничитель	1
33	4456235	Резиновая прокладка	1
34	4456236	Резиновая прокладка	1
35	4456237	Втулка	4
36	4456238	Болт с шайбой	4
37	4456239	Ограничитель	1
38	4456240	Ограничитель	1
39	4456241	Втулка	2
40	4456242	Болт с шайбой	2
41	4456243	Крышка	1
42	J680614	Винт с шайбой	6
43	4448307	Стекло (бровн)	1
43	4602563	Стекло (греен)	1
44	4377817	Зажим	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
