Гидролинии рабочего оборудования (8.0m рукоять)(мулти-пурпосе стрела, удлинённый вылет демонтажный — HITACHI ZX450H

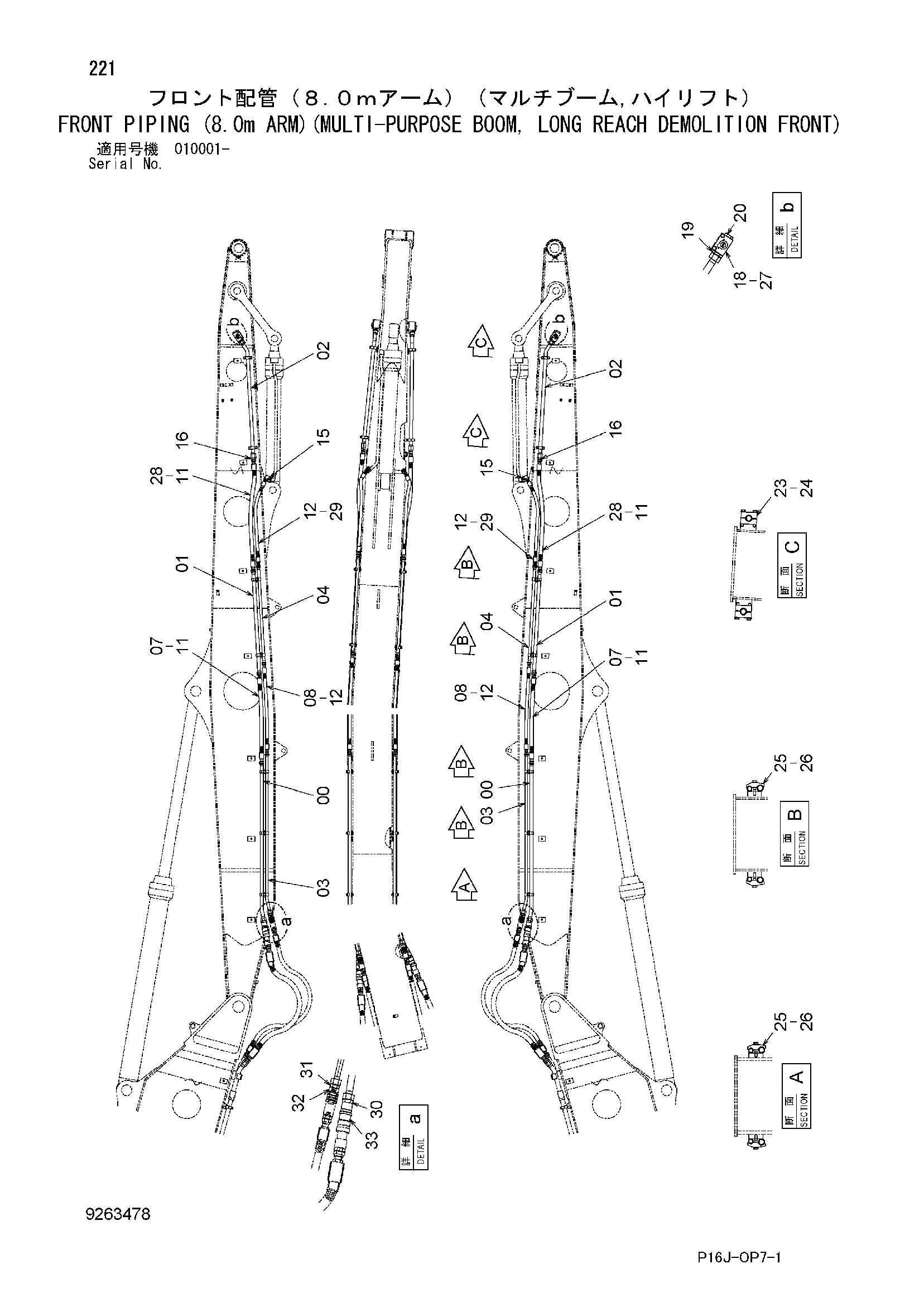

Заводская схема «Гидролинии рабочего оборудования (8.0m рукоять)(мулти-пурпосе стрела, удлинённый вылет демонтажный» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103812 | Трубка | 2 |
| 01 | 9762879 | Трубка | 2 |
| 02 | 8094389 | Трубка | 2 |
| 03 | 9766055 | Трубка | 2 |
| 04 | 9766056 | Трубка | 2 |
| 07 | 4278156 | Шланг | 2 |
| 08 | 4286268 | Шланг | 2 |
| 11 | 4187328 | Уплотнительное кольцо | 8 |
| 12 | 4187308 | Уплотнительное кольцо | 8 |
| 15 | A853366 | Угловой штуцер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | A853188 | Адаптер | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4447675 | Запорный клапан | 2 |
| 19 | 4205196 | Адаптер | 2 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4113926 | Пробка | 2 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4334363 | Хомут трубки | 8 |
| 24 | J271280 | Болт с шайбой | 8 |
| 24A | J901280 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4153488 | Хомут трубки | 10 |
| 26 | J271270 | Болт с шайбой | 10 |
| 26A | J901270 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | J271085 | Болт с шайбой | 4 |
| 27A | J901085 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4250888 | Шланг | 2 |
| 29 | 4250079 | Шланг | 2 |
| 30 | A853100 | Адаптер | 2 |
| 30A | 970860 | Уплотнительное кольцо | 1 |
| 31 | A853188 | Адаптер | 2 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 4455883 | Самоуплотняющееся соединение | 2 |
| 33 | 4613628 | Муфта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
