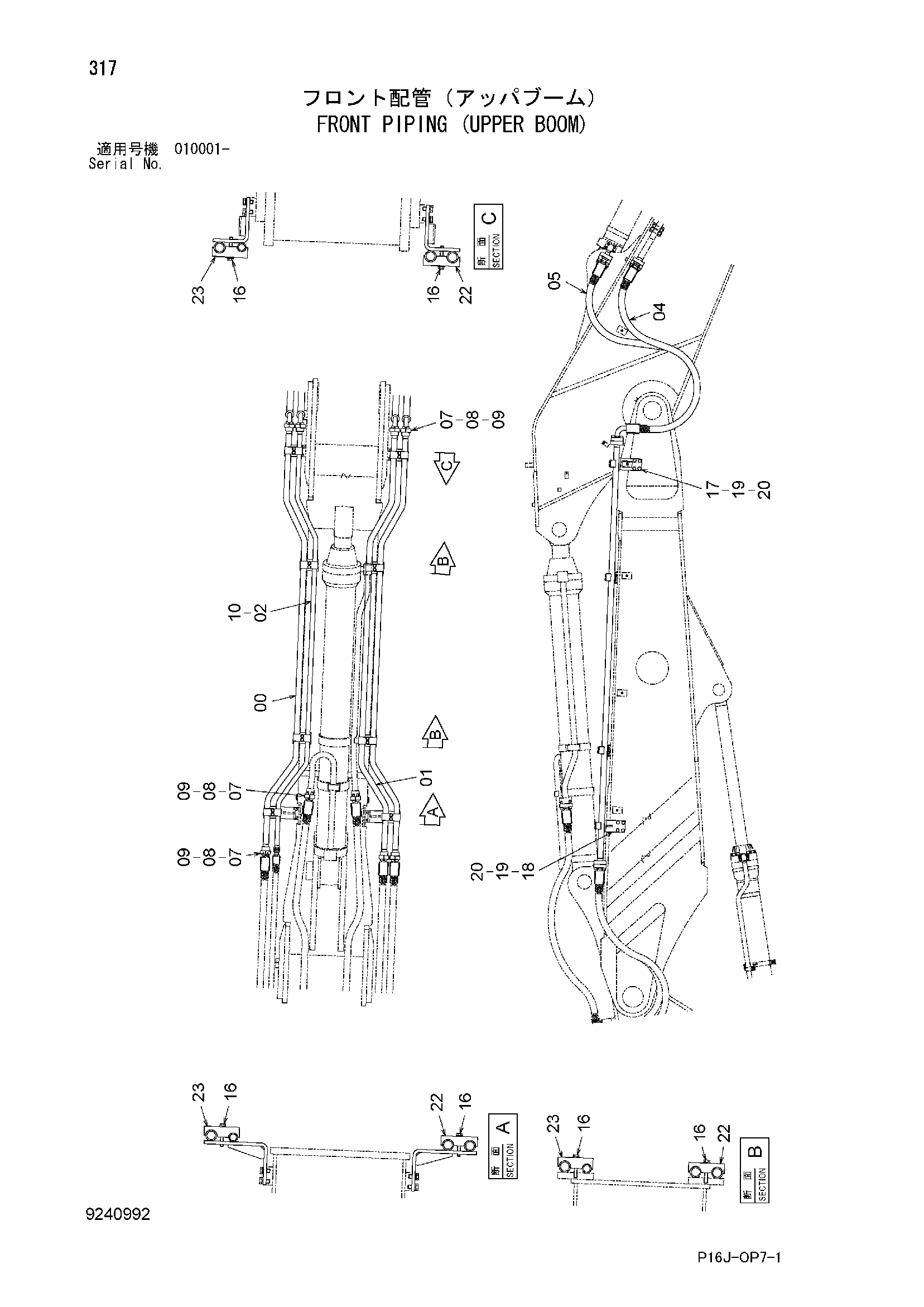

Гидролинии рабочего оборудования (верхний стрела) — HITACHI ZX450H
Заводская схема «Гидролинии рабочего оборудования (верхний стрела)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8097004 | Трубка | 2 |
| 01 | 8097005 | Трубка | 1 |
| 02 | 8097006 | Трубка | 1 |
| 04 | 4622695 | Шланг | 2 |
| 05 | 4622696 | Шланг | 2 |
| 07 | 4089703 | Разъёмный фланец | 18 |
| 08 | 4508805 | Уплотнительное кольцо | 9 |
| 09 | M341450 | Болт с внутренним шестигранником | 36 |
| 10 | 4187328 | Уплотнительное кольцо | 1 |
| 16 | J271280 | Болт с шайбой | 16 |
| 16A | J901280 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 8097146 | Кронштейн | 2 |
| 18 | 8097147 | Кронштейн | 2 |
| 19 | J901430 | Болт | 16 |
| 20 | A590914 | Пружинная шайба | 16 |
| 22 | 4205816 | Хомут трубки | 4 |
| 23 | 4249565 | Хомут трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
