Гидролинии рабочего оборудования (8m рукоять) — HITACHI ZX450H

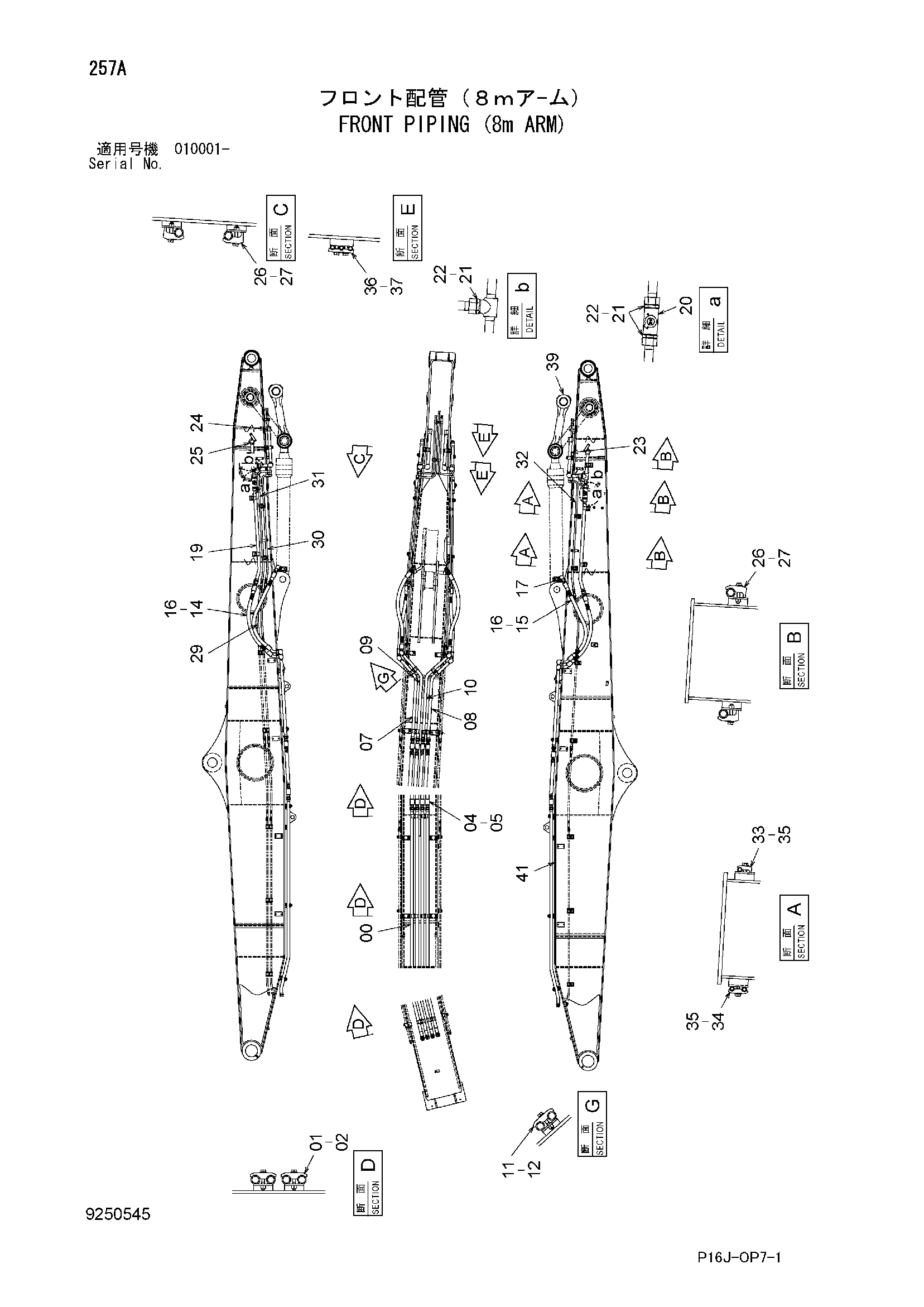

Заводская схема «Гидролинии рабочего оборудования (8m рукоять)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100620 | Трубка | 4 |
| 01 | 4189860 | Хомут трубки | 6 |
| 02 | J271270 | Болт с шайбой | 6 |
| 02A | J901270 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 4278156 | Шланг | 4 |
| 05 | 4187328 | Уплотнительное кольцо | 8 |
| 07 | 8100621 | Трубка | 1 |
| 08 | 8100622 | Трубка | 1 |
| 09 | 8100623 | Трубка | 1 |
| 10 | 8100624 | Трубка | 1 |
| 11 | 4189860 | Хомут трубки | 4 |
| 12 | J271270 | Болт с шайбой | 4 |
| 12A | J901270 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4636916 | Шланг | 2 |
| 15 | 4477206 | Шланг | 2 |
| 16 | 4187328 | Уплотнительное кольцо | 8 |
| 17 | 4205391 | Угловой штуцер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 9762755 | Трубка | 2 |
| 20 | 4432055 | Запорный клапан | 2 |
| 21 | 4205196 | Адаптер | 6 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4187329 | Уплотнительное кольцо | 6 |
| 23 | 8100625 | Трубка | 1 |
| 24 | 8100626 | Трубка | 1 |
| 25 | 8100627 | Трубка | 2 |
| 26 | 4190127 | Хомут трубки | 8 |
| 27 | J271270 | Болт с шайбой | 8 |
| 27A | J901270 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | 4357356 | Шланг | 3 |
| 30 | 8100628 | Трубка | 1 |
| 31 | 8100629 | Трубка | 1 |
| 32 | 8100630 | Трубка | 1 |
| 33 | 4190124 | Хомут трубки | 2 |
| 34 | 4189858 | Хомут трубки | 2 |
| 35 | J271250 | Болт с шайбой | 4 |
| 35A | J901250 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | 4482841 | Хомут трубки | 2 |
| 37 | J271245 | Болт с шайбой | 4 |
| 37A | J901245 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 39 | 8083063 | Тяга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
