Орошение трубопроводы (верхний стрела) — HITACHI ZX450H

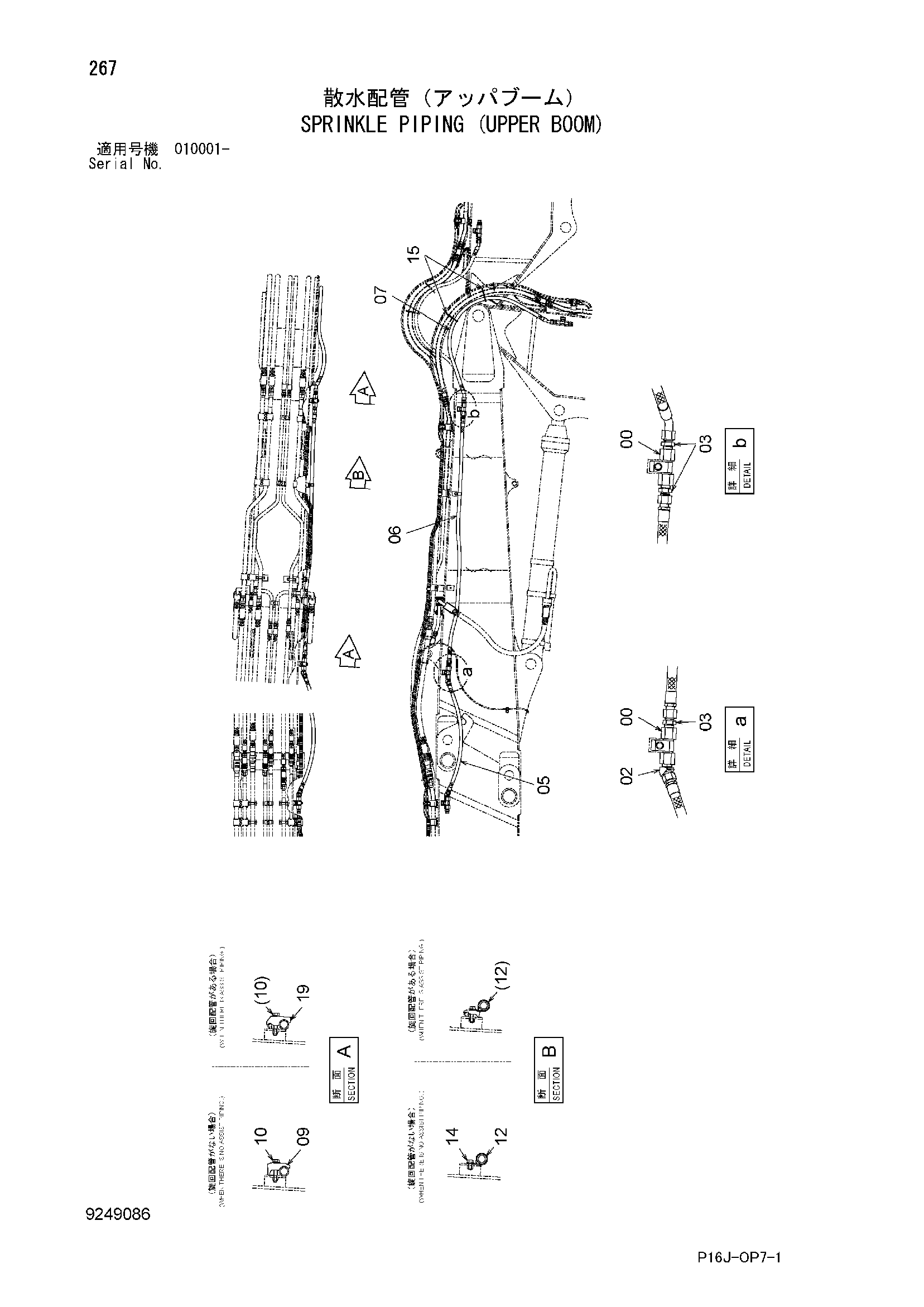

Заводская схема «Орошение трубопроводы (верхний стрела)» для HITACHI ZX450H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 2 |
| 02 | 94-1505 | Угловой штуцер | 1 |
| 03 | 94-1305 | Адаптер | 3 |
| 05 | 4268945 | Шланг | 1 |
| 06 | 4615755 | Шланг | 1 |
| 07 | 4633839 | Шланг | 1 |
| 09 | 4190127 | Хомут трубки | 2 |
| 10 | J271270 | Болт с шайбой | 2 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4190264 | Зажим | 1 |
| 14 | J271225 | Болт с шайбой | 1 |
| 14A | J901225 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4055312 | Ленточный зажим | 2 |
| 19 | 4619468 | Хомут трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
