Пилотные гидролинии (1)(гидробак) — HITACHI ZX450-3F

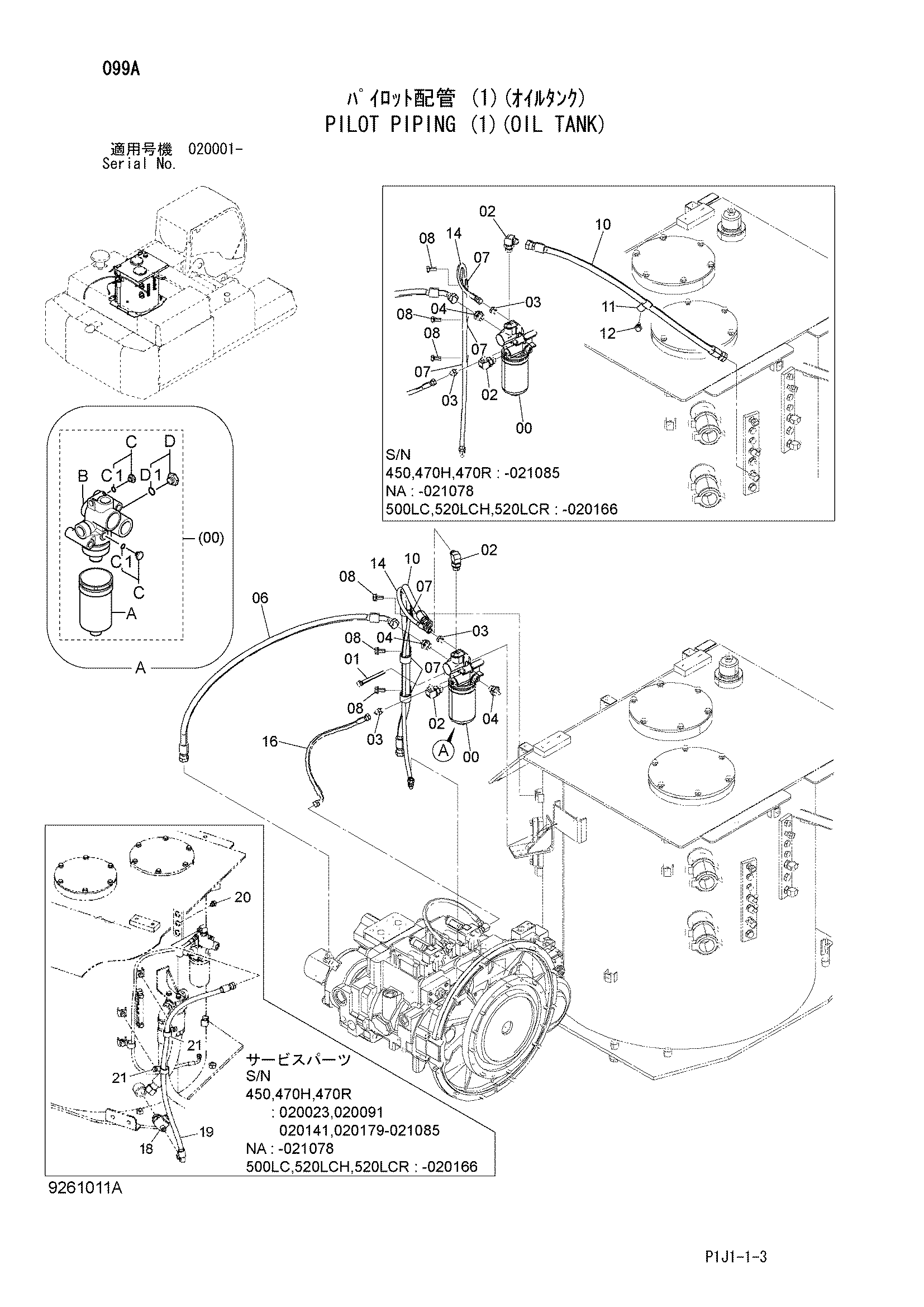

Заводская схема «Пилотные гидролинии (1)(гидробак)» для HITACHI ZX450-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4629717 | Масляный фильтр | 1 |
| 00A | 4630525 | Фильтрующий элемент | 1 |
| 00C | A885004 | Пробка | 2 |
| 00C1 | 957366 | Уплотнительное кольцо | 1 |
| 00D | A885002 | Пробка | 1 |
| 00D1 | 4506418 | Уплотнительное кольцо | 1 |
| 01 | J271000 | Болт с шайбой | 2 |
| 01A | J901000 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | A852344 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852122 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852144 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4322485 | Шланг | 1 |
| 07 | 4190272 | Зажим | 3 |
| 07 | 4192035 | Зажим | 3 |
| 08 | J271025 | Болт с шайбой | 3 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4270458 | Шланг | 1 |
| 10 | 4304465 | Шланг | 1 |
| 11 | 4190262 | Зажим | 1 |
| 12 | J271025 | Болт с шайбой | 1 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4487224 | Шланг | 1 |
| 16 | 4618606 | Шланг | 1 |
| 18 | 4685385 | Тройник | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4413313 | Шланг | 1 |
| 20 | A885003 | Пробка | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4192035 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
